Kaablirenn SKS-Magic® 85 perforeerimata FT
Type SKSMU 820 FT
|Item no. 6059783
|EAN 4012195833581
Item no. / Type
Pikkus
Laius
Kõrgus
Pleki paksus
Smallest selling unit: 3 m
3m
m
Description

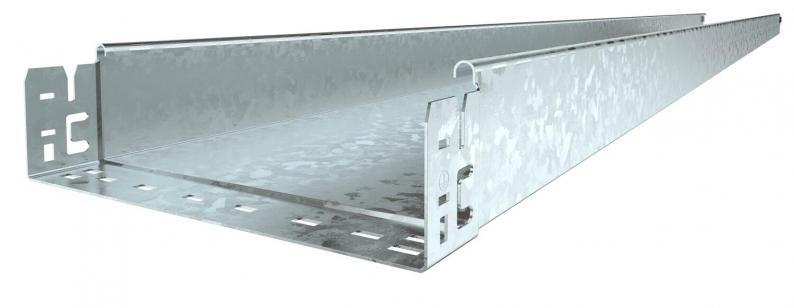

Integreeritud kiirkinnitussüsteemiga perforeerimata kaablirenn. Kaablirenni kasutatav pikkus on 3000 mm.
Läbiv potentsiaaliühtlustus on tagatud ilma lisadetailideta.
Technical data
Mõõtmed
| Pikkus | 3050 mm |
|---|---|
| Laius | 200 mm |
| Kõrgus | 85 mm |
| Mõõt B | 200 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | ei |
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 186 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 1,5 mm |
| Paigaldusperforeering põhjas | ei |
| NATO aukude muster | ei |
| Kasulik ristlõige | 18600 mm² |
| Kaanega | ei |
| Mõõde | 85x200x3050 |
| Pinnakate | Kuumtsingitud kastmismeetodil |
| Materjal | Teras |
| Värv | tsink |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kasulik pikkus | 3000 mm |
| kaablikandursüsteemi liitmiku tüüp | Klõpskinnitus |
Koormused
| Tugedevaheline kaugus 1,5 m | 2,8 kN/m |
|---|---|
| Tugedevaheline kaugus 2,0 m | 2,25 kN/m |
| Tugedevaheline kaugus 2,5 m | 1,5 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,75 kN/m |

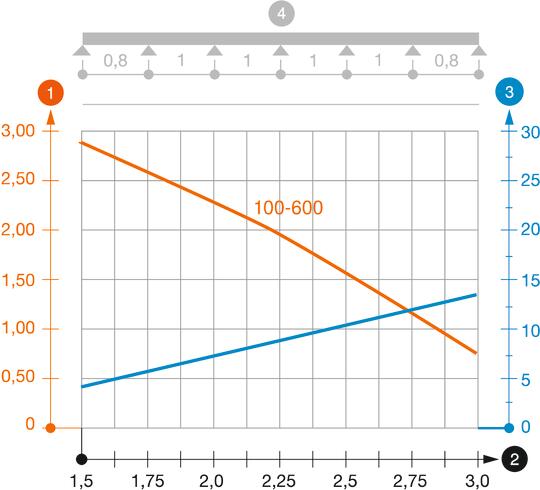

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 12,7373 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Item no. 6037222
Reguleeritava nurgaga poogen 85 FTType
RB W 820 FT
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Downloads
0 selected
Tooteleht (1)
Deklaratsioonid (5)
Sertifikaadid (1)
Juhised ja spikrid (2)
Toote pildid (2)
3D-andmete allalaadimised (2)
Variants
Type
Pikkus
Laius
Kõrgus
Toimetagamine
Pleki paksus
Pinnakate
Materjal
Värv
Item no.
SKSMU 810 FT
3050
100
85
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
tsink
6059779
SKSMU 820 FT
3050
200
85
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
tsink
6059783
SKSMU 830 FT
3050
300
85
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
tsink
6059785
SKSMU 840 FT
3050
400
85
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
tsink
6059787
SKSMU 850 FT
3050
500
85
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
tsink
6059789
SKSMU 860 FT
3050
600
85
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
tsink
6059791
Laius
SKSMU 810 FT
Item no.
6059779
Pikkus
3050
Laius
100
Kõrgus
85
Toimetagamine
ei
Pleki paksus
1,5
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
SKSMU 820 FT
Item no.
6059783
Pikkus
3050
Laius
200
Kõrgus
85
Toimetagamine
ei
Pleki paksus
1,5
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
SKSMU 830 FT
Item no.
6059785
Pikkus
3050
Laius
300
Kõrgus
85
Toimetagamine
ei
Pleki paksus
1,5
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
SKSMU 840 FT
Item no.
6059787
Pikkus
3050
Laius
400
Kõrgus
85
Toimetagamine
ei
Pleki paksus
1,5
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
SKSMU 850 FT
Item no.
6059789
Pikkus
3050
Laius
500
Kõrgus
85
Toimetagamine
ei
Pleki paksus
1,5
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
SKSMU 860 FT
Item no.
6059791
Pikkus
3050
Laius
600
Kõrgus
85
Toimetagamine
ei
Pleki paksus
1,5
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
