Reguleeritava nurgaga poogen 85 FT
Type RB W 820 FT
|Item no. 6037222
|EAN 4012197341831
Item no. / Type
Laius
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description

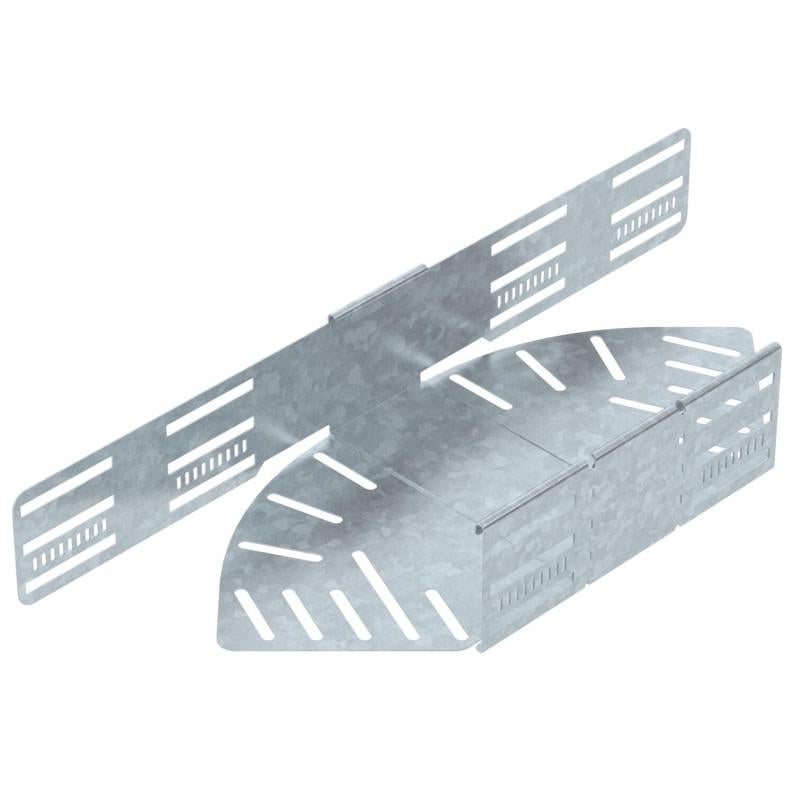

Reguleeritava nurgaga poogen horisontaalse hargnemise loomiseks, 85 mm küljekõrgusega liitmik Magic- ja poltühendusega kaablirennide jaoks. Reguleeritav nurk 0–90°. Kruvivaba paigaldus topeltklambritega või poltühendus ümarpeapoltidega FRS ja kombimutritega M6. Kasutatav nii sise- kui välistingimustes. Kinnitusmaterjal tuleb eraldi tellida.
Technical data

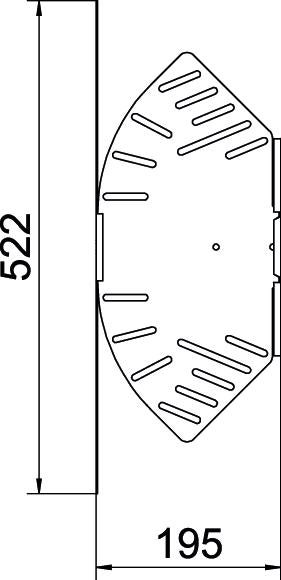

Mõõtmed
| Laius | 200 mm |
|---|---|
| Kõrgus | 85 mm |
| Mõõt L | 522 mm |
| Mõõt B | 200 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 1 mm |
| Paigaldusperforeering põhjas | jah |
| NATO aukude muster | ei |
| Põhjapleki materjali paksus | 1 mm |
| Põlv (nurk) | reguleeritav |
| Ümbersuunaja | horisontaalne |
| Kaanega | ei |
| Konstruktsioonitüüp | Liigendkaare komplekt |
| Tala paksus | 1,25 mm |
| Rakendustemperatuuri vahemiku min | -20 °C |
| Rakendustemperatuuri vahemiku max | 120 °C |
| Mõõde | 85x200 |
| Pinnakate | Kuumtsingitud kastmismeetodil |
| Materjal | Teras |
| Värv | tsink |
| kaablikandursüsteemi liitmiku tüüp | kruvitud / vahele kinnitatud |
| Soovitatav kruvide arv | 16 St. |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 3,717 kg CO2e / 1 Tükk |
|---|
