Kaablirenn SKS-Magic® 110 perforeerimata FS
Type SKSMU 110 FS
|Item no. 6059836
|EAN 4012195833925
Item no. / Type
Pikkus
Laius
Kõrgus
Pleki paksus
Smallest selling unit: 3 m
3m
m
Description

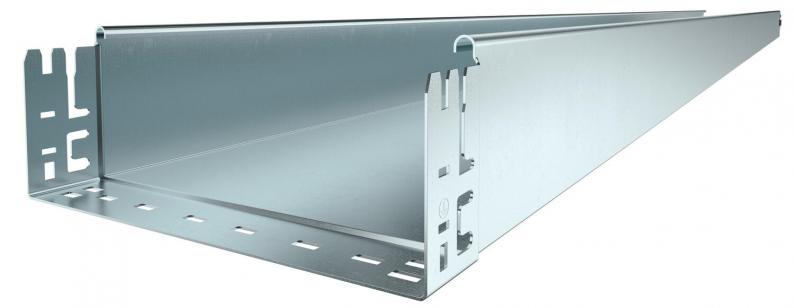

Integreeritud kiirkinnitussüsteemiga perforeerimata kaablirenn. Kaablirenni kasutatav pikkus on 3000 mm.
Läbiv potentsiaaliühtlustus on tagatud ilma lisadetailideta.
Technical data
Mõõtmed
| Pikkus | 3050 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 110 mm |
| Mõõt B | 100 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | ei |
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 108 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 1,5 mm |
| Paigaldusperforeering põhjas | ei |
| NATO aukude muster | ei |
| Kasulik ristlõige | 10800 mm² |
| Kaanega | ei |
| Mõõde | 110x100x3050 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
| Värv | tsink |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kasulik pikkus | 3000 mm |
| kaablikandursüsteemi liitmiku tüüp | Klõpskinnitus |
Koormused
| Tugedevaheline kaugus 1,5 m | 3 kN/m |
|---|---|
| Tugedevaheline kaugus 2,0 m | 2,4 kN/m |
| Tugedevaheline kaugus 2,5 m | 1,76 kN/m |
| Tugedevaheline kaugus 3,0 m | 1,2 kN/m |
| Tugedevaheline kaugus 3,5 m | 0,84 kN/m |
| Tugedevaheline kaugus 4,0m | 0,8 kN/m |

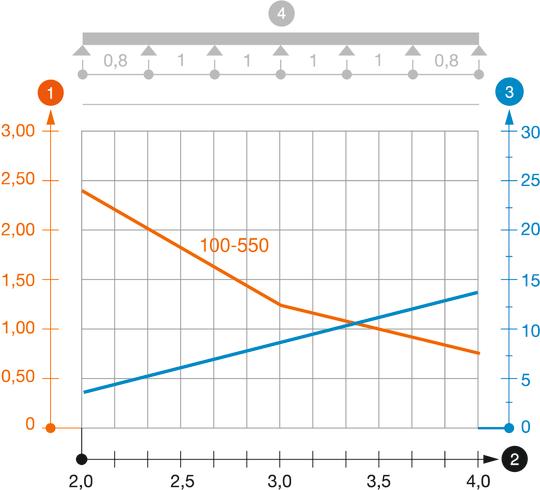

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 9,3069 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Item no. 6037300
Reguleeritava nurgaga põlv 110 FSType
RB W 110 FS
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Downloads
0 selected
Tooteleht (1)
Deklaratsioonid (5)
Sertifikaadid (1)
Juhised ja spikrid (2)
Toote pildid (2)
3D-andmete allalaadimised (2)
Variants
Type
Pikkus
Laius
Kõrgus
Toimetagamine
Pleki paksus
Pinnakate
Materjal
Värv
Item no.
SKSMU 110 FS
3050
100
110
ei
1,5
kuumtsingitud lintmeetodil
Teras
tsink
6059836
SKSMU 115 FS
3050
150
110
ei
1,5
kuumtsingitud lintmeetodil
Teras
tsink
6059838
SKSMU 120 FS
3050
200
110
ei
1,5
kuumtsingitud lintmeetodil
Teras
tsink
6059840
SKSMU 130 FS
3050
300
110
ei
1,5
kuumtsingitud lintmeetodil
Teras
tsink
6059842
SKSMU 140 FS
3050
400
110
ei
1,5
kuumtsingitud lintmeetodil
Teras
tsink
6059844
SKSMU 150 FS
3050
500
110
ei
1,5
kuumtsingitud lintmeetodil
Teras
tsink
6059846
SKSMU 160 FS
3050
600
110
ei
1,5
kuumtsingitud lintmeetodil
Teras
tsink
6059848
