Hargnemisühendus 110 FS
Type RAA 110 FS
|Item no. 6042151
|EAN 4012197337551
Item no. / Type
Laius
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description

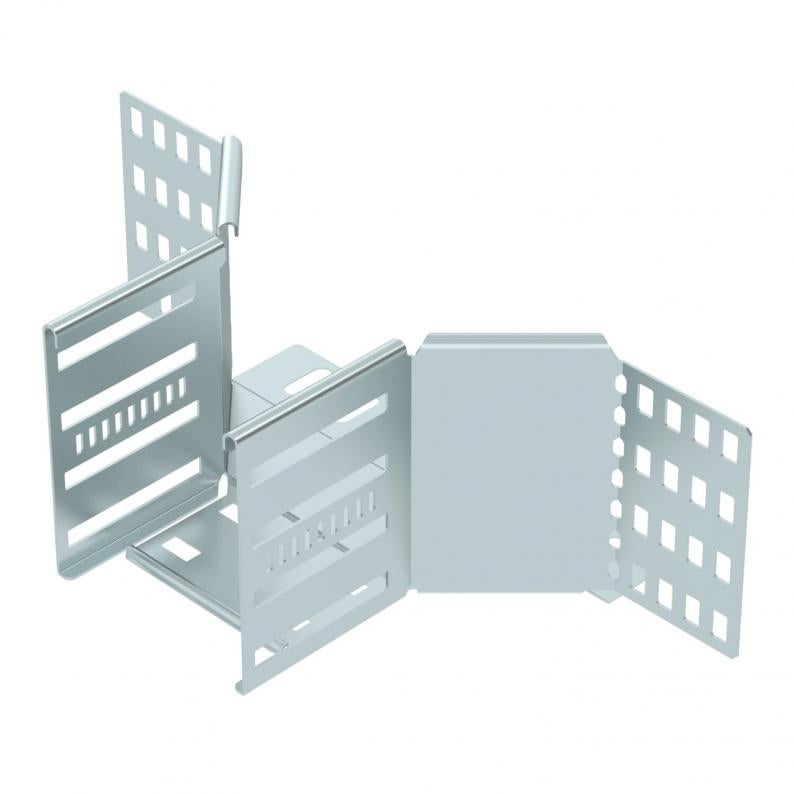

Hargnemisühendus horisontaalse hargnemise või ristühenduse loomiseks, 110 mm küljekõrgusega liitmik Magic- ja poltühendusega kaablirennide jaoks. Kruvivaba paigaldus topeltklambritega või poltühendus ümarpeapoltidega FRS ja kombimutritega M6. Kasutatav sisetingimustes. Kinnitusmaterjal tuleb eraldi tellida.
Technical data

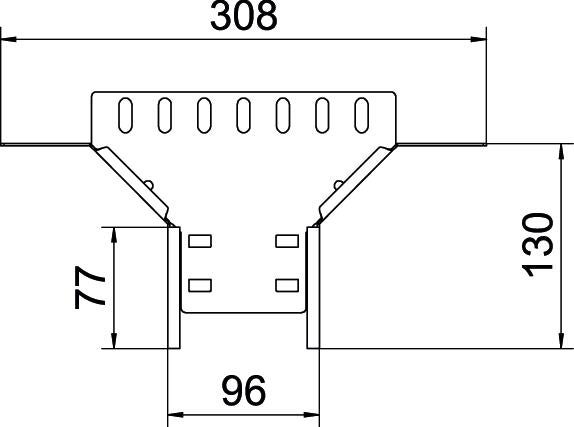

Mõõtmed
| Laius | 100 mm |
|---|---|
| Kõrgus | 110 mm |
| Mõõt B | 100 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 0,8 mm |
| NATO aukude muster | ei |
| Põhjapleki materjali paksus | 0,8 mm |
| Väljuv laius | 100 mm |
| Tala paksus | 1,25 mm |
| Rakendustemperatuuri vahemiku min | -20 °C |
| Rakendustemperatuuri vahemiku max | 120 °C |
| Mõõde | 110x100 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
| Värv | tsink |
| kaablikandursüsteemi liitmiku tüüp | kruvitud / vahele kinnitatud |
| Soovitatav kruvide arv | 18 St. |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 1,8234 kg CO2e / 1 Tükk |
|---|
Accessories
Süsteemi tarvikud
Paigalduse tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (3)
Deklaratsioonid (4)
Juhised ja spikrid (3)
Toote pildid (2)
3D-andmete allalaadimised (1)
Variants
Type
Laius
Värv
Item no.
RAA 110 FS
100
tsink
6042151
RAA 115 FS
150
tsink
6042153
RAA 120 FS
200
tsink
6042155
RAA 130 FS
300
tsink
6042157
RAA 140 FS
400
tsink
6042159
RAA 150 FS
500
tsink
6042161
RAA 160 FS
600
tsink
6042163
