Reguleeritava nurgaga põlv 110 FS
Type RB W 110 FS
|Item no. 6037300
|EAN 4012197341015
Item no. / Type
Laius
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description

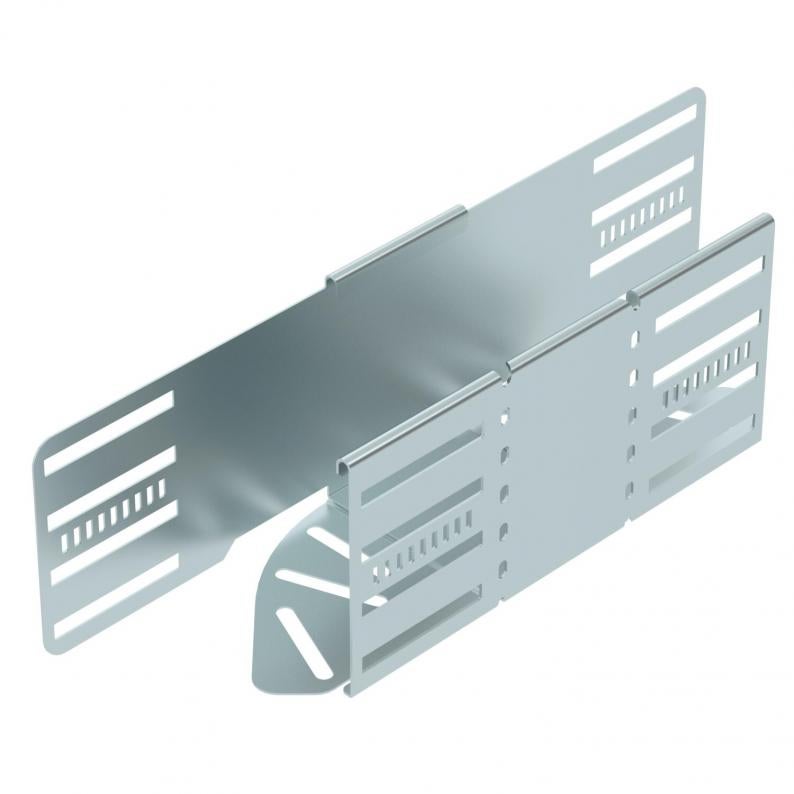

Reguleeritava nurgaga poogen horisontaalse hargnemise loomiseks, 110mm küljekõrgusega liitmik Magic- ja poltühendusega kaablirennide jaoks. Reguleeritav nurk 0–90°. Kruvivaba paigaldus topeltklambritega või poltühendus ümarpeapoltidega FRS ja kombimutritega M6. Kasutatav sisetingimustes. Kinnitusmaterjal tuleb eraldi tellida.
Technical data

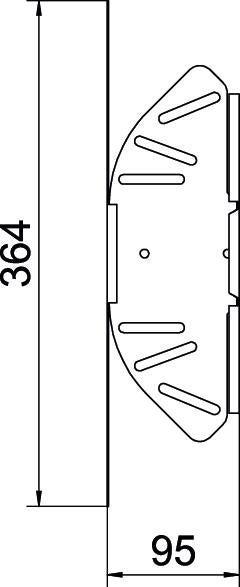

Mõõtmed
| Laius | 100 mm |
|---|---|
| Kõrgus | 110 mm |
| Mõõt L | 364 mm |
| Mõõt B | 100 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 1 mm |
| Paigaldusperforeering põhjas | jah |
| NATO aukude muster | ei |
| Põhjapleki materjali paksus | 1 mm |
| Põlv (nurk) | reguleeritav |
| Ümbersuunaja | horisontaalne |
| Kaanega | ei |
| Konstruktsioonitüüp | Liigendkaare komplekt |
| ROHS vastavus | jah |
| Tala paksus | 1,25 mm |
| Rakendustemperatuuri vahemiku min | -20 °C |
| Rakendustemperatuuri vahemiku max | 120 °C |
| Mõõde | 110x100 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
| Värv | tsink |
| kaablikandursüsteemi liitmiku tüüp | kruvitud / vahele kinnitatud |
| Soovitatav kruvide arv | 18 St. |
| Tooteseeria | MKSM Series, MKS Series, SKSM Series, SKS Series |
Environmental Data
| CO2 jalajälg (GWP) hällist väravani | 2,4737 kg CO2e / 1 Tükk |
|---|---|
| CO₂ Footprint (GWP) | 2,4737 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Accessories
Süsteemi tarvikud
Paigalduse tarvikud
Article
Type
Item no.
Amount
Item no. 6037500
Kaas reguleeritava nurgaga poognale FSType
RBD W 100 FS
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (3)
Deklaratsioonid (4)
Juhised ja spikrid (3)
Toote pildid (2)
3D-andmete allalaadimised (1)
Variants
Type
Laius
Pinnakate
Materjal
Värv
Item no.
RB W 110 FS
100
kuumtsingitud lintmeetodil
Teras
tsink
6037300
RB W 115 FS
150
kuumtsingitud lintmeetodil
Teras
tsink
6037302
RB W 120 FS
200
kuumtsingitud lintmeetodil
Teras
tsink
6037304
RB W 130 FS
300
kuumtsingitud lintmeetodil
Teras
tsink
6037306
RB W 140 FS
400
kuumtsingitud lintmeetodil
Teras
tsink
6037308
RB W 150 FS
500
kuumtsingitud lintmeetodil
Teras
tsink
6037310
RB W 160 FS
600
kuumtsingitud lintmeetodil
Teras
tsink
6037312
