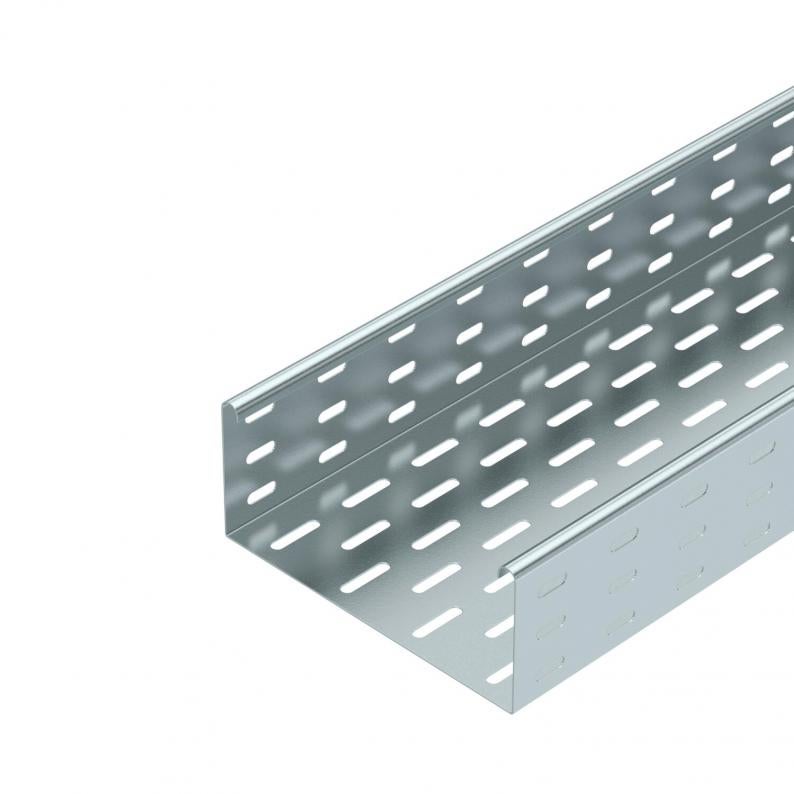

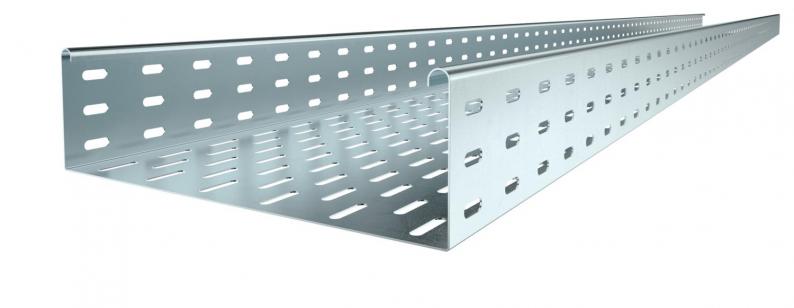

Kaablirenn MKS 85 FS
Type MKS 820 FS
|Item no. 6057209
|EAN 4012196060795
Item no. / Type
Pikkus
Laius
Pleki paksus
Smallest selling unit: 3 m
3m
m
Description
MKS 85 = keskmise raskusega kaablirennisüsteem, küljekõrgus 85 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Technical data

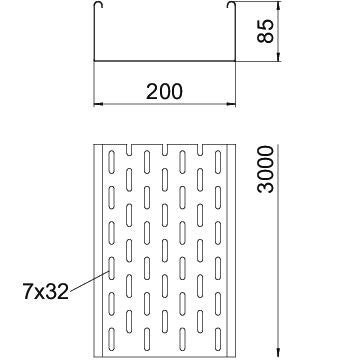

Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 200 mm |
| Kõrgus | 85 mm |
| Mõõt B | 200 mm |
| Dimension W | 200 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Ühenduse teostus | ilma jätkuelemendita |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 186 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 1 mm |
| Paigaldusperforeering põhjas | jah |
| NATO aukude muster | ei |
| Kasulik ristlõige | 18600 mm² |
| Kaanega | ei |
| Mõõtmed | 85 x 200 |
| ROHS vastavus | jah |
| Mõõde | 85x200x3000 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
| Värv | tsink |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | kruvitud |
| Tooteseeria | MKS Series |
Koormused
| Tugedevaheline kaugus 1,5 m | 1,75 kN/m |
|---|---|
| Tugedevaheline kaugus 1,75 m | 1,4 kN/m |
| Tugedevaheline kaugus 2,0 m | 1,1 kN/m |
| Tugedevaheline kaugus 2,5 m | 0,5 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
kontrollitud alates laiusest 300 mm koos ühenduskoha kattega SSLB
Environmental Data
| CO2 jalajälg (GWP) hällist väravani | 7,4402 kg CO2e / 1 Meeter |
|---|---|
| CO₂ Footprint (GWP) | 7,4402 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | jah |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (1)
Deklaratsioonid (5)
Sertifikaadid (1)
Juhised ja spikrid (3)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Toimetagamine
Pleki paksus
Pinnakate
Materjal
Item no.
MKS 810 FS
3000
100
ei
1
kuumtsingitud lintmeetodil
Teras
6057101
MKS 820 FS
3000
200
ei
1
kuumtsingitud lintmeetodil
Teras
6057209
MKS 830 FS
3000
300
ei
1
kuumtsingitud lintmeetodil
Teras
6057306
MKS 840 FS
3000
400
ei
1
kuumtsingitud lintmeetodil
Teras
6057403
MKS 850 FS
3000
500
ei
1
kuumtsingitud lintmeetodil
Teras
6057500
MKS 860 FS
3000
600
ei
1
kuumtsingitud lintmeetodil
Teras
6057535
