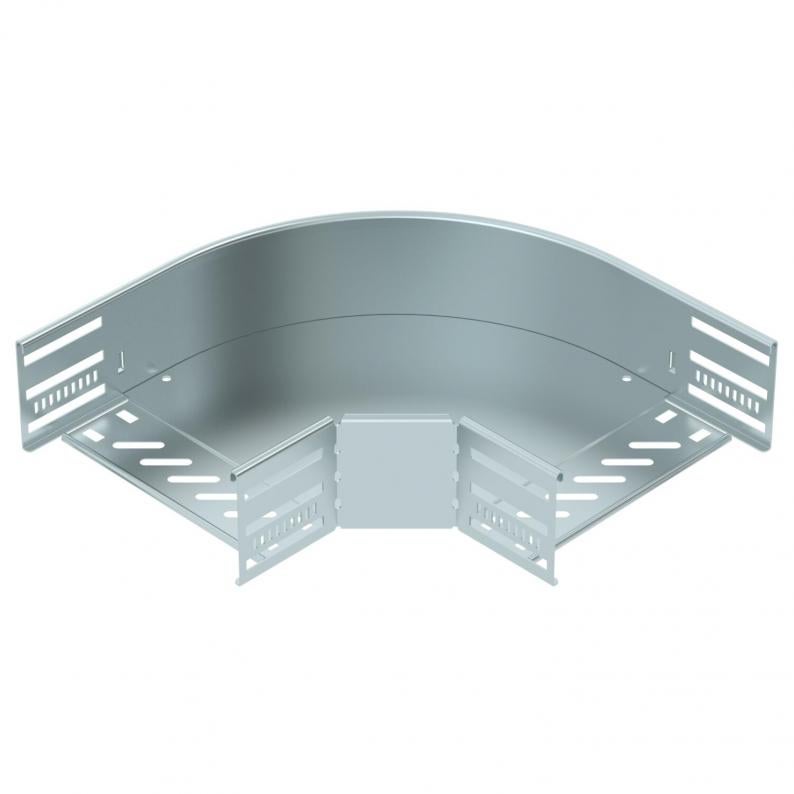

90° -poogen 85 FS

90° -poogen 85 FS

Type RB 90 820 FS
|
Item no. 6036702
|
EAN 4012197343415
Show all variants
Item no. / Type
Laius

Smallest selling unit: 1 Tükki

Tükki

Description

90° -poogen horisontaalse hargnemise loomiseks, 85 mm küljekõrgusega liitmik Magic- ja poltühendusega kaablirennide jaoks. Kruvivaba paigaldus topeltklambritega või poltühendus ümarpeapoltidega FRS ja kombimutritega M6. Kasutatav sisetingimustes. Kinnitusmaterjal tuleb eraldi tellida.
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • CO₂ jalajälg (PCF)

Technical data

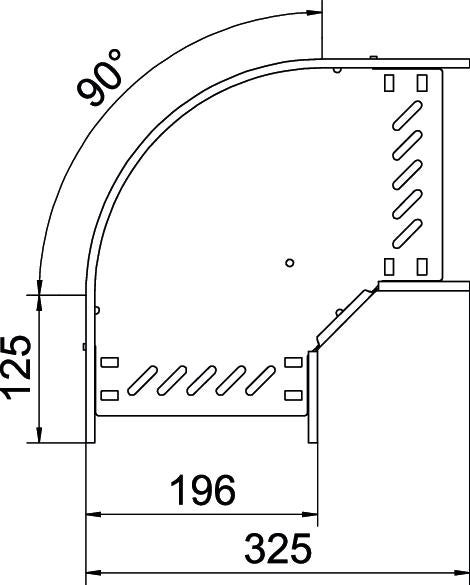

Mõõtmed

Laius200 mm
Kõrgus85 mm
Mõõt B200 mm
Mõõt R50 mm

Tehnilised andmed

Toimetagamineei
Külje perforatsioonjah
Ühenduse teostusintergreeritud jätkuelement
Pika sildega teostusei
Roostevaba teras, peitsitudei
Pleki paksus0,8 mm
Paigaldusperforeering põhjasjah
NATO aukude musterei
Põhjapleki materjali paksus0,8 mm
Põlv (nurk)90°
Ümbersuunajahorisontaalne
Kaanegaei
KonstruktsioonitüüpPõlv, jäik
ROHS vastavusjah
Tala paksus1,25 mm
Rakendustemperatuuri vahemiku min-20 °C
Rakendustemperatuuri vahemiku max120 °C
Mõõde85x200
Pinnakatekuumtsingitud lintmeetodil
MaterjalTeras
Värvtsink
kaablikandursüsteemi liitmiku tüüpkruvitud / vahele kinnitatud
Soovitatav kruvide arv16 St.
TooteseeriaMKSM Series, MKS Series, SKSM Series, SKS Series

Environmental Data

CO2 jalajälg (GWP) hällist väravani3,7059 kg CO2e / 1 Tükk
CO₂ Footprint (GWP)3,7059 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitUnits
Declared Unit Quantity1

Accessories

Süsteemi tarvikud
Paigalduse tarvikud

Item no. 6036904

Kaas 90° poognale FS
Type
RBD 90 200 FS

Smallest selling unit: 1 Tükki

Tükki

Downloads

0 selected

Tooteleht (1)
Kategooria ja brošüürid (3)
Deklaratsioonid (4)
Juhised ja spikrid (3)
Toote pildid (2)
3D-andmete allalaadimised (1)

Variants

Laius
RB 90 810 FS
Item no.
6036700
Laius
100
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
Värv
tsink
RB 90 820 FS
Item no.
6036702
Laius
200
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
Värv
tsink
RB 90 830 FS
Item no.
6036704
Laius
300
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
Värv
tsink
RB 90 840 FS
Item no.
6036706
Laius
400
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
Värv
tsink
RB 90 850 FS
Item no.
6036709
Laius
500
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
Värv
tsink
RB 90 860 FS
Item no.
6036710
Laius
600
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
Värv
tsink
