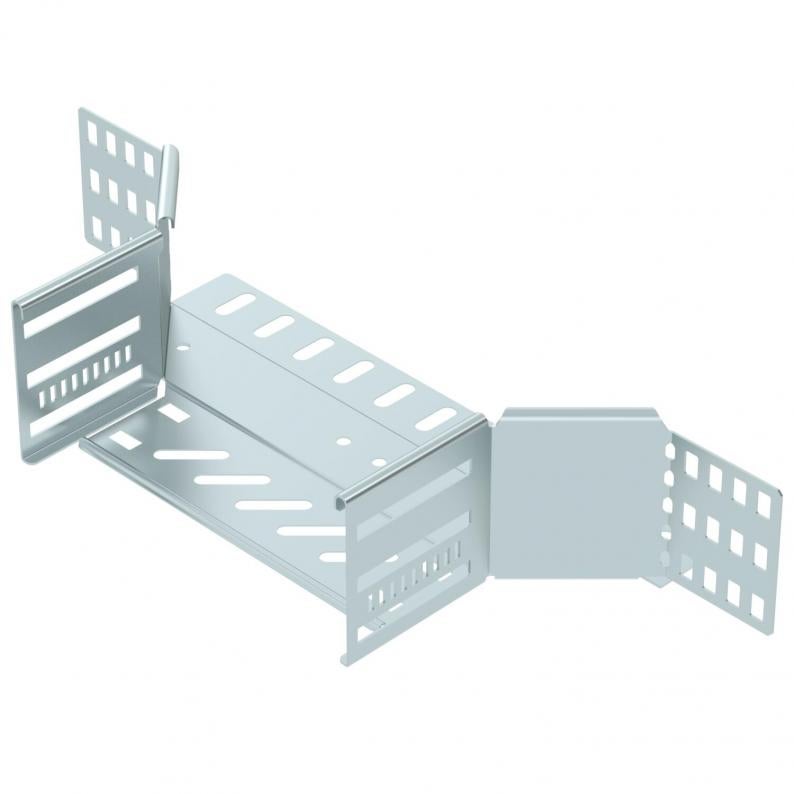

Hargnemisühendus 85 FS
Type RAA 820 FS
|Item no. 6042133
|EAN 4012197337407
Item no. / Type
Laius
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Hargnemisühendus horisontaalse hargnemise või ristühenduse loomiseks, 85 mm küljekõrgusega liitmik Magic- ja poltühendusega kaablirennide jaoks. Kruvivaba paigaldus topeltklambritega või poltühendus ümarpeapoltidega FRS ja kombimutritega M6. Kasutatav sisetingimustes. Kinnitusmaterjal tuleb eraldi tellida.
Technical data

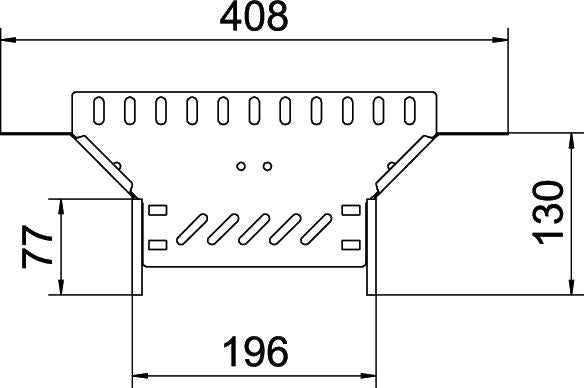

Mõõtmed
| Laius | 200 mm |
|---|---|
| Kõrgus | 85 mm |
| Mõõt B | 200 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 0,8 mm |
| NATO aukude muster | ei |
| Põhjapleki materjali paksus | 0,8 mm |
| Väljuv laius | 200 mm |
| ROHS vastavus | jah |
| Tala paksus | 1,25 mm |
| Rakendustemperatuuri vahemiku min | -20 °C |
| Rakendustemperatuuri vahemiku max | 120 °C |
| Mõõde | 85x200 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
| Värv | tsink |
| kaablikandursüsteemi liitmiku tüüp | kruvitud / vahele kinnitatud |
| Soovitatav kruvide arv | 16 St. |
| Tooteseeria | MKSM Series, MKS Series, SKSM Series, SKS Series |
Environmental Data
| CO2 jalajälg (GWP) hällist väravani | 1,7731 kg CO2e / 1 Tükk |
|---|---|
| CO₂ Footprint (GWP) | 1,7731 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Accessories
Süsteemi tarvikud
Paigalduse tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (3)
Deklaratsioonid (4)
Juhised ja spikrid (3)
Toote pildid (2)
3D-andmete allalaadimised (1)
Variants
Type
Laius
Värv
Item no.
RAA 810 FS
100
tsink
6042131
RAA 820 FS
200
tsink
6042133
RAA 830 FS
300
tsink
6042135
RAA 840 FS
400
tsink
6042137
RAA 850 FS
500
tsink
6042141
RAA 860 FS
600
tsink
6042143
