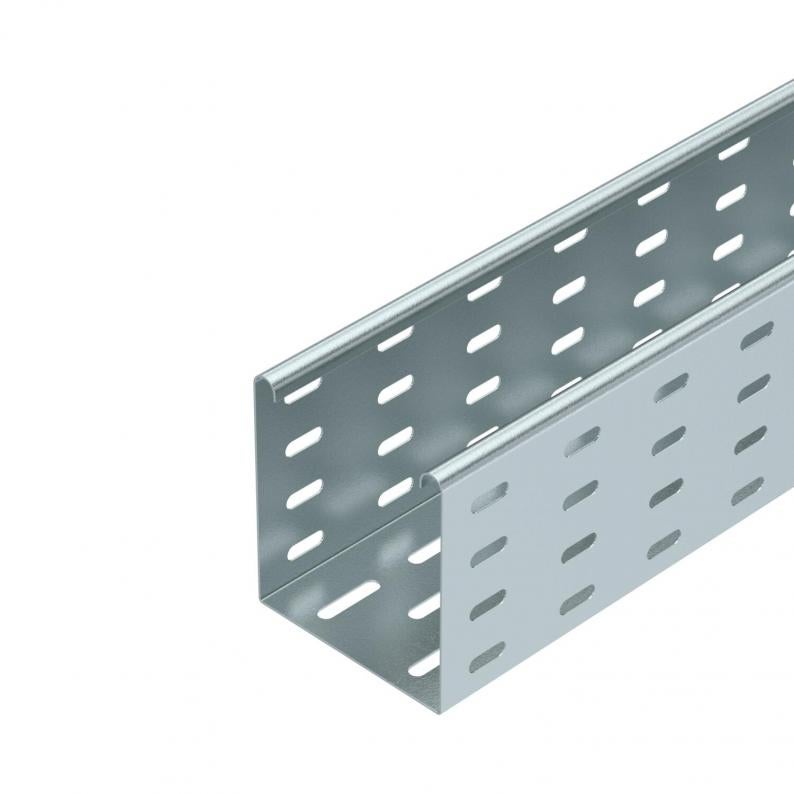

Kaablirenn MKS 110 FS
Type MKS 110 FS
|Item no. 6060102
|EAN 4012196061815
Item no. / Type
Pikkus
Laius
Pleki paksus
Smallest selling unit: 3 m
3m
m
Description
MKS 110 = keskmise raskusega kaablirennisüsteem, küljekõrgus 110 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Technical data
Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 110 mm |
| Dimension W | 100 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Ühenduse teostus | ilma jätkuelemendita |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 108 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 1 mm |
| Paigaldusperforeering põhjas | jah |
| NATO aukude muster | ei |
| Kasulik ristlõige | 10800 mm² |
| Kaanega | ei |
| Mõõtmed | 110 x 100 |
| ROHS vastavus | jah |
| Mõõde | 110x100x3000 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
| Värv | tsink |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | kruvitud |
| Tooteseeria | MKS Series |
Koormused
| Tugedevaheline kaugus 1,5 m | 1,85 kN/m |
|---|---|
| Tugedevaheline kaugus 2,0 m | 1,3 kN/m |
| Tugedevaheline kaugus 2,5 m | 0,75 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,6 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Environmental Data
| CO2 jalajälg (GWP) hällist väravani | 6,6785 kg CO2e / 1 Meeter |
|---|---|
| CO₂ Footprint (GWP) | 6,6785 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | jah |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Item no. 6067131
Jätk- ja nurkühendus 110 FSType
RLVL 110 FS
Smallest selling unit: 10 Tükki
10Tükki
Tükki
Downloads
0 selected
Tooteleht (1)
Deklaratsioonid (5)
Juhised ja spikrid (3)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Toimetagamine
Pleki paksus
Pinnakate
Materjal
Item no.
MKS 110 FS
3000
100
ei
1
kuumtsingitud lintmeetodil
Teras
6060102
MKS 120 FS
3000
200
ei
1
kuumtsingitud lintmeetodil
Teras
6060196

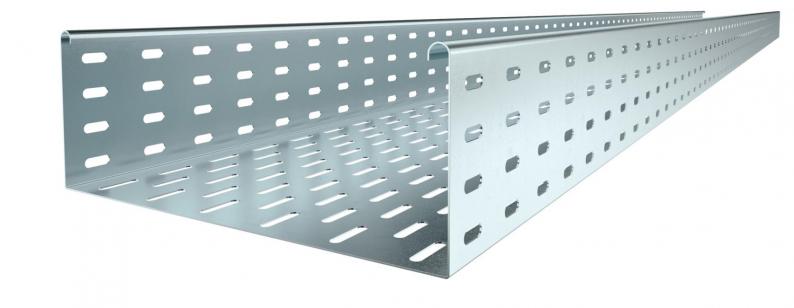

MKS 130 FS
3000
300
ei
1
kuumtsingitud lintmeetodil
Teras
6060307
MKS 140 FS
3000
400
ei
1
kuumtsingitud lintmeetodil
Teras
6060404
MKS 150 FS
3000
500
ei
1
kuumtsingitud lintmeetodil
Teras
6060412
Laius
MKS 110 FS
Item no.
6060102
Pikkus
3000
Laius
100
Toimetagamine
ei
Pleki paksus
1
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
MKS 120 FS
Item no.
6060196
Pikkus
3000
Laius
200
Toimetagamine
ei
Pleki paksus
1
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
MKS 130 FS
Item no.
6060307
Pikkus
3000
Laius
300
Toimetagamine
ei
Pleki paksus
1
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
MKS 140 FS
Item no.
6060404
Pikkus
3000
Laius
400
Toimetagamine
ei
Pleki paksus
1
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
MKS 150 FS
Item no.
6060412
Pikkus
3000
Laius
500
Toimetagamine
ei
Pleki paksus
1
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
