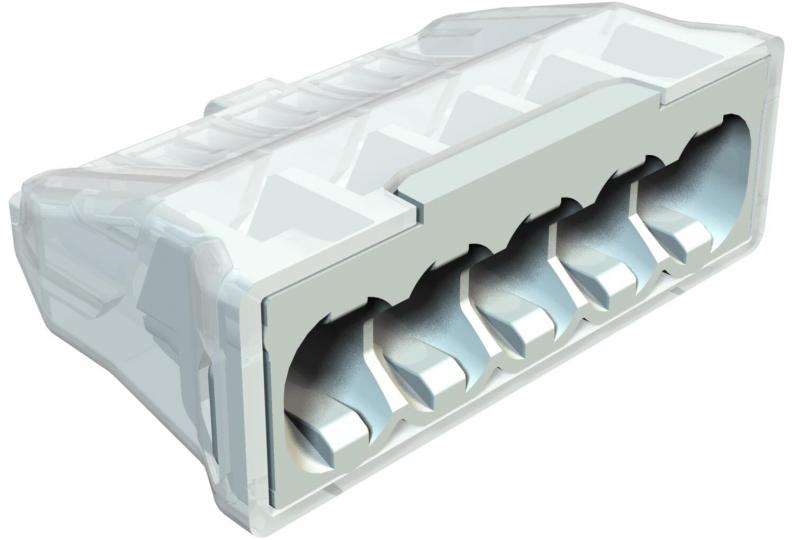

Vedruklemm, 5-pooluseline

Type 61 525 LGR

Item no. 2054507

EAN 4012195825319

Tooteleht (PDF)

undefined

Show all variants

Item no. / Type

2054507 / 61 525 LGR

Nimipinge

450 V

Min nimiläbilõige

0,5 mm²

Max nimiläbilõige

2,5 mm²

Klemmide arv

Värv

helehall; RAL 7035

Smallest selling unit: 100 Tükki

Tükki

Description

Kontrollitud vastavalt EN 60998
Kruvideta klemm ühesooneliste juhtmete ühendamiseks.
Nimiristlõige:
5 x 0,5 mm² – 2,5 mm² ühe soonega juhtmed

5 x 1,5 mm² – 2,5 mm² jäigad mitme soonega juhtmed
Nimipinge 450 V
Nimivool 24 A
Isolatsioonivaba pikkus: 8–9 mm
Kontrollava: faasikontroll või kontrollpulk (max Ø 2 mm)
Suurim lubatud keskkonnatemperatuur standardi EN 60998 järgi: 90 °C.

Technical data

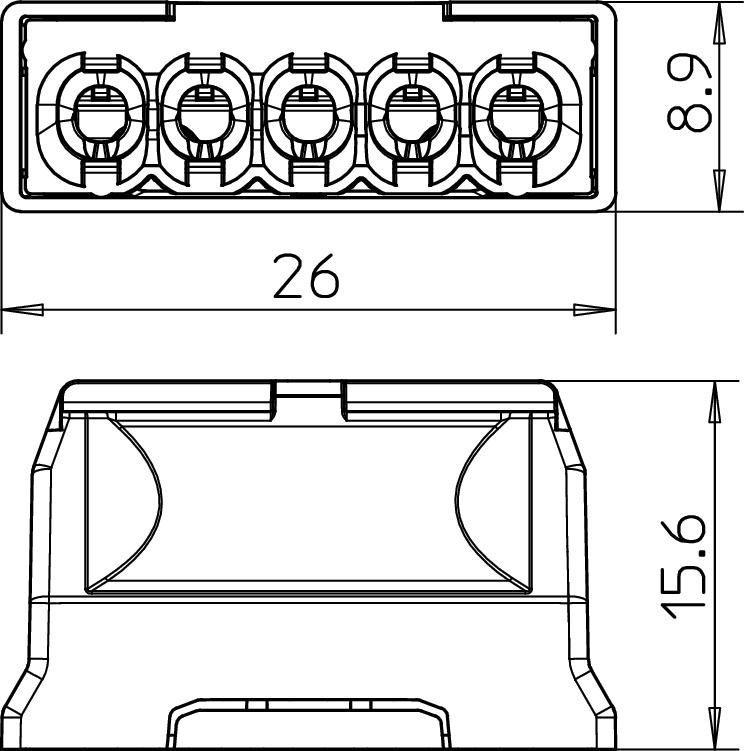

Mõõtmed

Pikkus	26 mm
Laius	15,6 mm
Kõrgus	8,9 mm

Tehnilised andmed

Pooluste arv	5
Nimivool	24 A
Nimipinge	450 V
Sobib massiivjuhtidele	ei
Sobib painduvatele juhtidele	ei
Sobib mitmesoonelistele juhtidele	jah
Juhthoobadega	ei
Ühekordse ühendusjuhtme min läbilõige	0,5 mm²
Ühekordse ühendusjuhtme max läbilõige	2,5 mm²
Mitmekordse ühendusjuhtme min läbilõige	1,5 mm²
Mitmekordse ühendusjuhtme max läbilõige	2,5 mm²
Min nimiläbilõige	0,5 mm²
Max nimiläbilõige	2,5 mm²
ristlõige	5 x 0,5 mm² – 2,5 mm² ühe soonega juhtmed 5 x 1,5 mm² – 2,5 mm² jäigad mitme soonega juhtmed mm²
Klemmide arv	5
Rakendustemperatuuri vahemiku min	-5 °C
Rakendustemperatuuri vahemiku max	90 °C
Leegile vastupidav	kooskõlas VDE 0471/DIN 695 osaga 2-1, testimistemperatuur 850 °C
Mõõde	5x2,5mm²
Materjal	Polüamiid
Värv	helehall; RAL 7035
