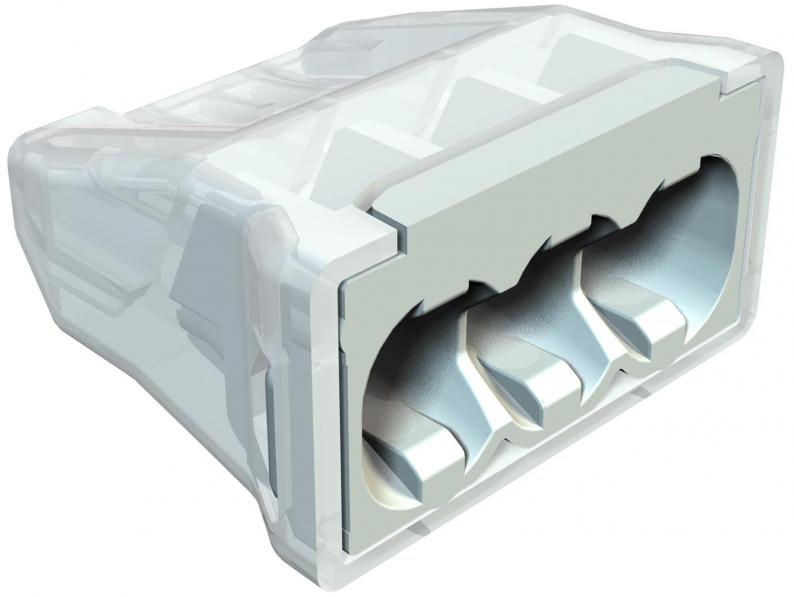

Vedruklemm, 3-pooluseline
Type 61 325 LGR
|Item no. 2054485
|EAN 4012195879916



Item no. / Type
2054485 / 61 325 LGR
Nimipinge
450 V
Min nimiläbilõige
0,5 mm²
Max nimiläbilõige
2,5 mm²
Klemmide arv
3
Värv
helehall; RAL 7035
Smallest selling unit: 100 Tükki
100Tükki
Tükki
Description
Testitud vastavalt EN 60998
Kruvideta klemm ühekiuliste juhtmete ühendamiseks.
Nimiristlõige:
3 x 0,5 mm² – 2,5 mm² ühesoonelised juhtmed
3 x 1,5 mm² – 2,5 mm² jäigad mitmesoonelised juhtmed
Nimipinge 450 V
Nimivool 24 A
Isolatsioonivaba pikkus: 8–9 mm
Kontrollava: faasikontroll või kontrollpulk (max Ø 2 mm)
Suurim lubatud keskkonnatemperatuur standardi EN 60998 järgi: -5 kuni +90 °C.
Kruvideta klemm ühekiuliste juhtmete ühendamiseks.
Nimiristlõige:
3 x 0,5 mm² – 2,5 mm² ühesoonelised juhtmed
3 x 1,5 mm² – 2,5 mm² jäigad mitmesoonelised juhtmed
Nimipinge 450 V
Nimivool 24 A
Isolatsioonivaba pikkus: 8–9 mm
Kontrollava: faasikontroll või kontrollpulk (max Ø 2 mm)
Suurim lubatud keskkonnatemperatuur standardi EN 60998 järgi: -5 kuni +90 °C.
Technical data

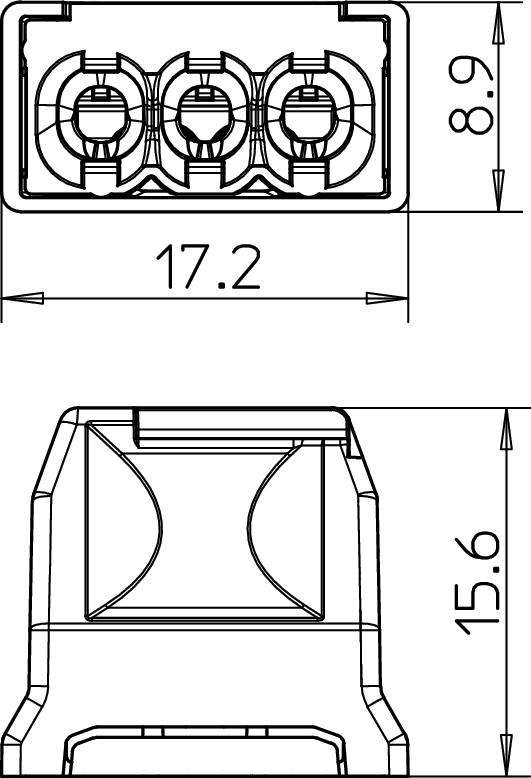

Mõõtmed
| Pikkus | 17,2 mm |
|---|---|
| Laius | 15,6 mm |
| Kõrgus | 8,9 mm |
Tehnilised andmed
| Pooluste arv | 3 |
|---|---|
| Nimivool | 24 A |
| Nimipinge | 450 V |
| Sobib massiivjuhtidele | ei |
| Sobib painduvatele juhtidele | ei |
| Sobib mitmesoonelistele juhtidele | jah |
| Juhthoobadega | ei |
| Ühekordse ühendusjuhtme min läbilõige | 0,5 mm² |
| Ühekordse ühendusjuhtme max läbilõige | 2,5 mm² |
| Mitmekordse ühendusjuhtme min läbilõige | 1,5 mm² |
| Mitmekordse ühendusjuhtme max läbilõige | 2,5 mm² |
| Min nimiläbilõige | 0,5 mm² |
| Max nimiläbilõige | 2,5 mm² |
| ristlõige | 3 x 0,5 mm² – 2,5 mm² ühesoonelised juhtmed 3 x 1,5 mm² – 2,5 mm² jäigad mitmesoonelised juhtmed mm² |
| Klemmide arv | 3 |
| Rakendustemperatuuri vahemiku min | -5 °C |
| Rakendustemperatuuri vahemiku max | 90 °C |
| Leegile vastupidav | kooskõlas VDE 0471/DIN 695 osaga 2-1, testimistemperatuur 850 °C |
| Mõõde | 3x2,5mm² |
| Materjal | Polüamiid |
| Värv | helehall; RAL 7035 |
