U-klamber, U-jalaga, 1-ne, metallist surveplaadiga, FT
Type BS-U1-M-12 FT
|Item no. 1186502
|EAN 4012196849772
Item no. / Type
Max Kinnituse pöördemoment
Koormusvahemiku D min
Koormusvahemiku D max
Smallest selling unit: 100 Tükki
100Tükki
Tükki
Description
U-klamber U-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks C-profiillati külge. Avale laiusega 18 - 22 mm. Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Soovitatav on kasutada vastasplaati.
Technical data

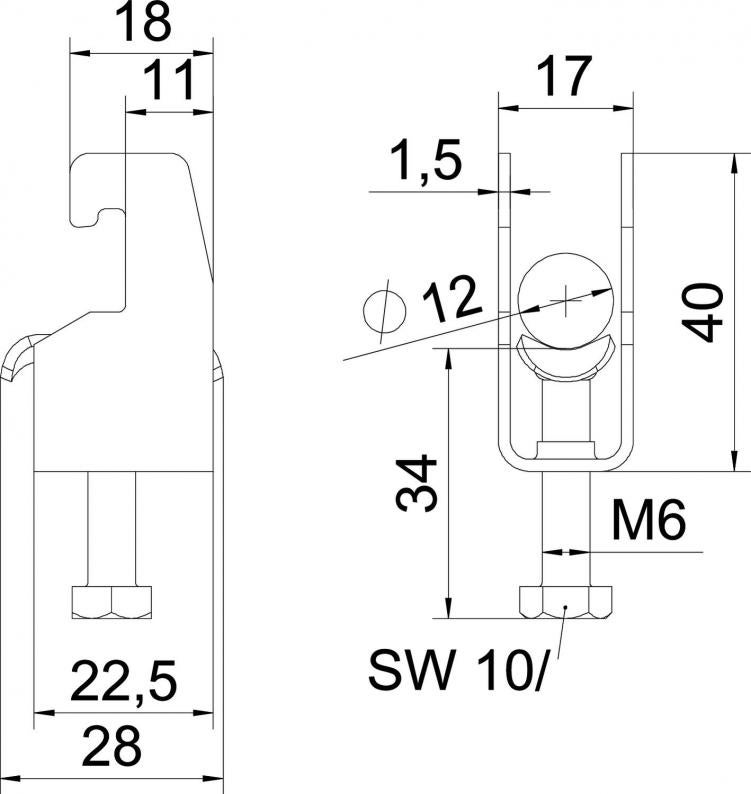

Mõõtmed
| Pikkus | 22,5 mm |
|---|---|
| Laius | 17 mm |
| Kõrgus | 40 mm |
| Mõõt L | 34 mm |
| Mõõt A | 22,5 mm |
| Mõõt B | 17 mm |
| Mõõt H | 40 mm |
| Mõõt t | 1,5 mm |
| Mõõt C | 28 mm |
| Mõõt G (mm) | M6 |
Tehnilised andmed
| Toimetagamine | jah |
|---|---|
| Pleki paksus | 1,5 mm |
| Torudele min läbimõõduga | 8 mm |
| Torudele max läbimõõduga | 12 mm |
| Ava laius | 10 mm |
| Lattidele prao min laiusega (intervalliga) | 18 mm |
| Lattidele prao max laiusega (intervalliga) | 22 mm |
| halogeenita | jah |
| Keere | M6 |
| Metallvanniga | jah |
| Välismõõtete pikkus | 28 mm |
| Kaablite/torude arv | 1 |
| Lisa pealispind | kuumtsingitud kastmismeetodil |
| Lisa materjal | Teras |
| Max Kinnituse pöördemoment | 3 Nm |
| Paigaldusviis | Profiillatt |
| Koormusvahemiku D min | 8 mm |
| Koormusvahemiku D max | 12 mm |
| Mõõde | 08-12mm |
| Pinnakate | Kuumtsingitud kastmismeetodil |
| Materjal | Teras |
| Vastasplaadiga | ei |
| plaadi materjal | Teras |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,0852 kg CO2e / 1 Tükk |
|---|
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (3)
Deklaratsioonid (5)
Sertifikaadid (3)
Juhised ja spikrid (1)
Toote pildid (2)
3D-andmete allalaadimised (1)
Variants
Type
Max Kinnituse pöördemoment
Koormusvahemiku D min
Koormusvahemiku D max
Item no.
BS-U1-M-12 FT
3
8
12
1186502
BS-U1-M-16 FT
3
12
16
1186509
BS-U1-M-22 FT
3
16
22
1186516
BS-U1-M-28 FT
3
22
28
1186522
BS-U1-M-34 FT
3
28
34
1186529
BS-U1-M-40 FT
3
34
40
1186536
BS-U1-M-46 FT
5
40
46
1186542
BS-U1-M-52 FT
5
46
52
1186549
BS-U1-M-58 FT
5
52
58
1186556
BS-U1-M-64 FT
5
58
64
1186562
BS-U1-M-70 FT
5
64
70
1186569
BS-U1-M-76 FT
5
70
76
1186576
Max Kinnituse pöördemoment
Koormusvahemiku D min
Koormusvahemiku D max
BS-U1-M-12 FT
Item no.
1186502
Max Kinnituse pöördemoment
3
Koormusvahemiku D min
8
Koormusvahemiku D max
12
BS-U1-M-16 FT
Item no.
1186509
Max Kinnituse pöördemoment
3
Koormusvahemiku D min
12
Koormusvahemiku D max
16
BS-U1-M-22 FT
Item no.
1186516
Max Kinnituse pöördemoment
3
Koormusvahemiku D min
16
Koormusvahemiku D max
22
BS-U1-M-28 FT
Item no.
1186522
Max Kinnituse pöördemoment
3
Koormusvahemiku D min
22
Koormusvahemiku D max
28
BS-U1-M-34 FT
Item no.
1186529
Max Kinnituse pöördemoment
3
Koormusvahemiku D min
28
Koormusvahemiku D max
34
BS-U1-M-40 FT
Item no.
1186536
Max Kinnituse pöördemoment
3
Koormusvahemiku D min
34
Koormusvahemiku D max
40
BS-U1-M-46 FT
Item no.
1186542
Max Kinnituse pöördemoment
5
Koormusvahemiku D min
40
Koormusvahemiku D max
46
BS-U1-M-52 FT
Item no.
1186549
Max Kinnituse pöördemoment
5
Koormusvahemiku D min
46
Koormusvahemiku D max
52
BS-U1-M-58 FT
Item no.
1186556
Max Kinnituse pöördemoment
5
Koormusvahemiku D min
52
Koormusvahemiku D max
58
BS-U1-M-64 FT
Item no.
1186562
Max Kinnituse pöördemoment
5
Koormusvahemiku D min
58
Koormusvahemiku D max
64
BS-U1-M-70 FT
Item no.
1186569
Max Kinnituse pöördemoment
5
Koormusvahemiku D min
64
Koormusvahemiku D max
70
BS-U1-M-76 FT
Item no.
1186576
Max Kinnituse pöördemoment
5
Koormusvahemiku D min
70
Koormusvahemiku D max
76
