U-klamber, H-jalaga, 1-ne, metallist surveplaadiga, FT

U-klamber, H-jalaga, 1-ne, metallist surveplaadiga, FT

Type BS-H1-M-12 FT
|
Item no. 1186002
|
EAN 4012196846900
Show all variants
Item no. / Type
Max Kinnituse pöördemoment
Koormusvahemiku D min
Koormusvahemiku D max

Smallest selling unit: 100 Tükki

Tükki

Description

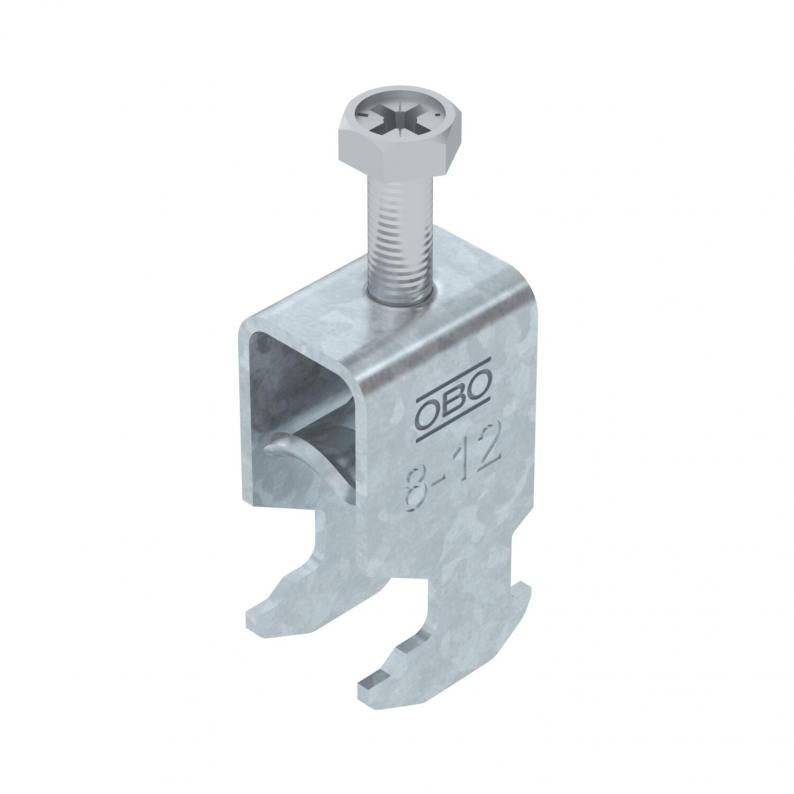

U-klamber H-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks C-profiillati külge. Avale laiusega 16–17 mm. Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Vastasplaat tuleb eraldi tellida.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Ava laius 16–17 mm
  • U-klamber C-profiillattidele avalaiusega 16–17 mm
  • Toime tagamise klass E30
  • Toimetagamisklass E60ja
  • Toime tagamise klass E90
  • CO₂ jalajälg (PCF)

Technical data

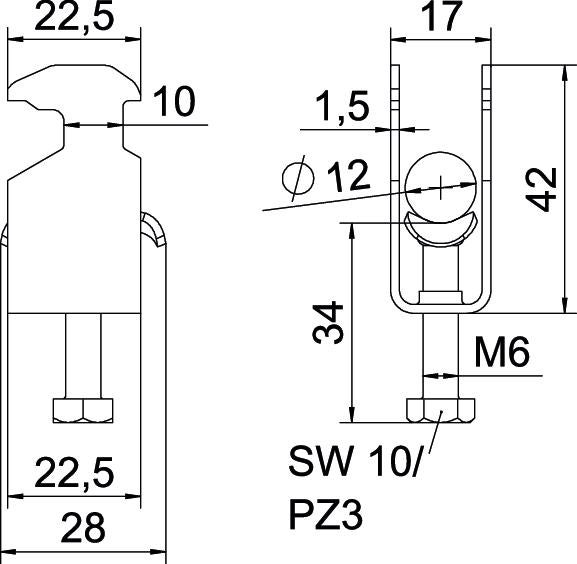

Mõõtmed

Pikkus22,5 mm
Laius17 mm
Kõrgus42 mm
Mõõt L34 mm
Mõõt A22,5 mm
Mõõt B17 mm
Mõõt H42 mm
Mõõt t1,5 mm
Mõõt C28 mm
Mõõt G (mm)M6

Tehnilised andmed

Toimetagaminejah
Pleki paksus1,5 mm
Torudele min läbimõõduga8 mm
Torudele max läbimõõduga12 mm
Ava laius10 mm
Lattidele prao min laiusega (intervalliga)16 mm
Lattidele prao max laiusega (intervalliga)17 mm
halogeenitajah
KeereM6
Plastvannigaei
Metallvannigajah
Välismõõtete pikkus28 mm
Kaablite/torude arv1
Lisa pealispindkuumtsingitud kastmismeetodil
Lisa materjalTeras
Max Kinnituse pöördemoment3 Nm
PaigaldusviisProfiillatt
Koormusvahemiku D min8 mm
Koormusvahemiku D max12 mm
Mõõde08-12mm
PinnakateKuumtsingitud kastmismeetodil
MaterjalTeras
Vastasplaadigaei
plaadi materjalTeras

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani0,0877 kg CO2e / 1 Tükk

Downloads

0 selected

Tooteleht (1)
Kategooria ja brošüürid (4)
Deklaratsioonid (5)
Sertifikaadid (2)
Juhised ja spikrid (1)
Toote pildid (2)
3D-andmete allalaadimised (1)

Variants

Max Kinnituse pöördemoment
Koormusvahemiku D min
Koormusvahemiku D max
BS-H1-M-12 FT
Item no.
1186002
Max Kinnituse pöördemoment
3
Koormusvahemiku D min
8
Koormusvahemiku D max
12
BS-H1-M-16 FT
Item no.
1186009
Max Kinnituse pöördemoment
3
Koormusvahemiku D min
12
Koormusvahemiku D max
16
BS-H1-M-22 FT
Item no.
1186016
Max Kinnituse pöördemoment
3
Koormusvahemiku D min
16
Koormusvahemiku D max
22
BS-H1-M-28 FT
Item no.
1186022
Max Kinnituse pöördemoment
3
Koormusvahemiku D min
22
Koormusvahemiku D max
28
BS-H1-M-34 FT
Item no.
1186029
Max Kinnituse pöördemoment
3
Koormusvahemiku D min
28
Koormusvahemiku D max
34
BS-H1-M-40 FT
Item no.
1186036
Max Kinnituse pöördemoment
3
Koormusvahemiku D min
34
Koormusvahemiku D max
40
BS-H1-M-46 FT
Item no.
1186042
Max Kinnituse pöördemoment
5
Koormusvahemiku D min
40
Koormusvahemiku D max
46
BS-H1-M-52 FT
Item no.
1186049
Max Kinnituse pöördemoment
5
Koormusvahemiku D min
46
Koormusvahemiku D max
52
BS-H1-M-58 FT
Item no.
1186056
Max Kinnituse pöördemoment
5
Koormusvahemiku D min
52
Koormusvahemiku D max
58
BS-H1-M-64 FT
Item no.
1186062
Max Kinnituse pöördemoment
5
Koormusvahemiku D min
58
Koormusvahemiku D max
64
BS-H1-M-70 FT
Item no.
1186069
Max Kinnituse pöördemoment
5
Koormusvahemiku D min
64
Koormusvahemiku D max
70
BS-H1-M-76 FT
Item no.
1186076
Max Kinnituse pöördemoment
5
Koormusvahemiku D min
70
Koormusvahemiku D max
76
BS-H1-M-82 FT
Item no.
1186082
Max Kinnituse pöördemoment
5
Koormusvahemiku D min
76
Koormusvahemiku D max
82
BS-H1-M-90 FT
Item no.
1186089
Max Kinnituse pöördemoment
5
Koormusvahemiku D min
82
Koormusvahemiku D max
90
BS-H1-M-100 FT
Item no.
1186097
Max Kinnituse pöördemoment
5
Koormusvahemiku D min
90
Koormusvahemiku D max
100
