Süvistuskarp UGD350-3 GES9/55 jaoks

Süvistuskarp UGD350-3 GES9/55 jaoks

Type UGD55 350-3 9R
|
Item no. 7410062
|
EAN 4012195678762
Show all variants
Item no. / Type
7410062 / UGD55 350-3 9R
Min tasanduskihi kõrgus
55 mm
Max tasanduskihi kõrgus
80 mm
kaane mudel
ruudukujuline
Paigaldusseadme paigaldusava
ruudukujuline
Nimisuurus põrandakarpidele
9
Nimiväärtus
350 mm

Smallest selling unit: 1 Tükki

Tükki

Description

Paigaldusraami ja pimekatteplaadiga põrandasisene seadmekarp terasplekist külgseintega. Ruudukujulise põrandakarbi GES9 55 paigaldamiseks tasanduskihi paksusest alates 55 mm. Võimalik sujuv nivelleerimine tasanduskihi kõrgusele ja tasanduskihi saab tihedalt serva vastu paigaldada. Torude sisseviiguavade arv igal küljel: 7 x M20, 3 x M25, 4 x M32. Kasutatav toru suurus süsteemi kõrgusel 55 mm: M20.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • gaasi-/akutoitel kinnitustööriist
  • CO₂ jalajälg (PCF)
  • Plastikuvaba pakend
  • Pakend on valmistatud täielikult taaskasutatud papist

Technical data

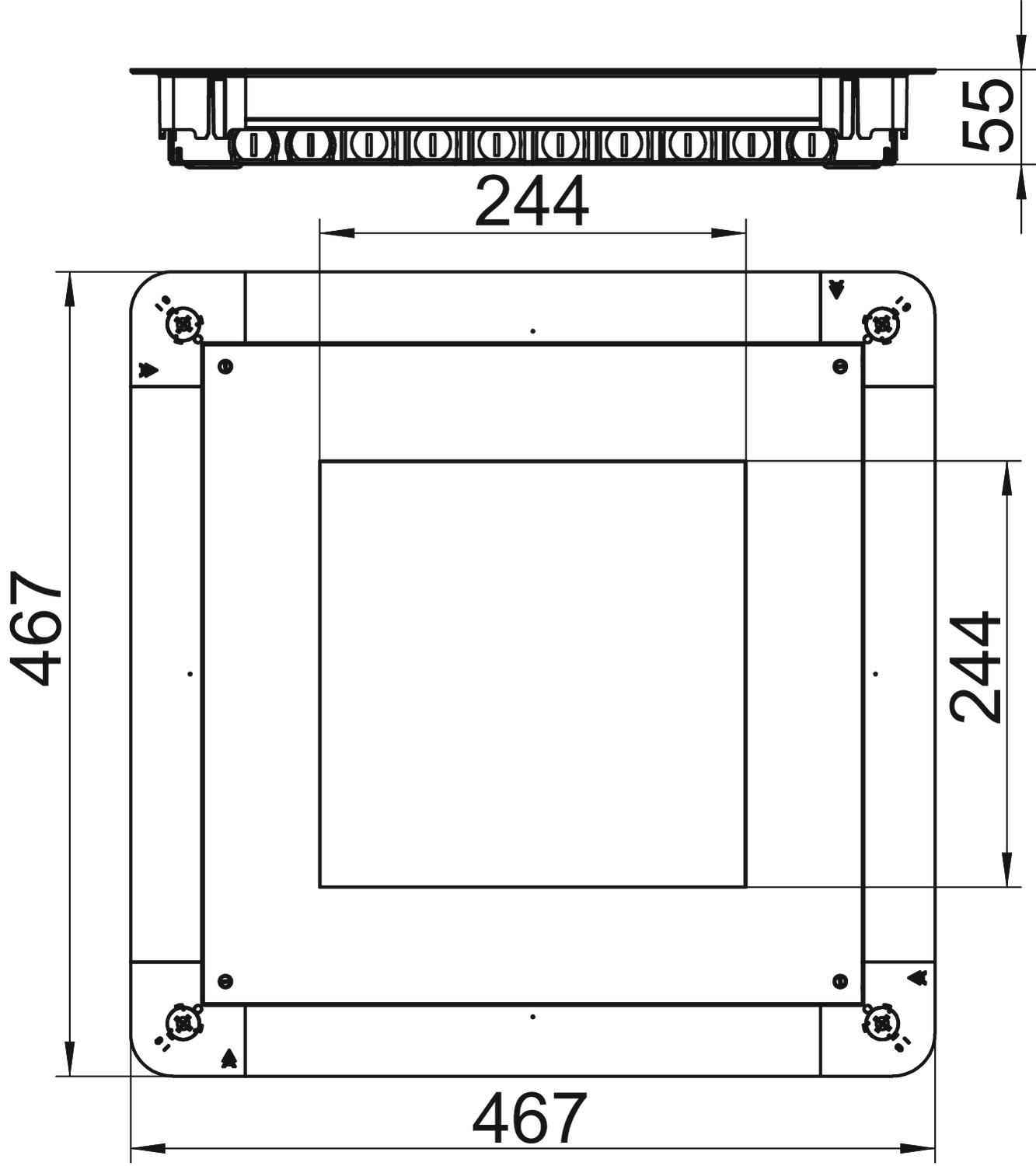

Mõõtmed

Pikkus467 mm
Laius467 mm
Kõrgus55 mm
Mõõt A467 mm
Mõõt B467 mm
Mõõt b244 mm
Mõõt a244 mm
Mõõt h55 mm

Tehnilised andmed

Min tasanduskihi kõrgus55 mm
Max tasanduskihi kõrgus80 mm
kaane mudelruudukujuline
Min joondusvahemik55 mm
Max joondusvahemik80 mm
Sobib pealt kaetavale põrandaspaigalduskanalileei
Sobib põranda tasapinnas suletud põrandaspaigalduskanalileei
Kanali min laius190 mm
Max kanali laius350 mm
Põrandapealse paagi paigaldusavaei
Tihendi paigaldusvõimalusei
Lahtisidestatavei
Põhjaplekkjah
Sobib põrandasisesele paigalduskanalileei
Põhjahoolduskuiv
Põrandaga kohakuti süvistatavjah
Paigaldusseadme paigaldusavaruudukujuline
Laiendamisvõimalusseadmete paigaldamiseks
Toruühenduselejah
Nimisuurus põrandakarpidele9
Nimiväärtus350 mm
Mõõde467x467x55
Pinnakatekuumtsingitud lintmeetodil
MaterjalTeras

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani38,524 kg CO2e / 1 Tükk

Accessories

Süsteemi tarvikud
Type
GES9 55U V 7011

Smallest selling unit: 1 Tükki

Tükki

Type
GES9 55U V 9011

Smallest selling unit: 1 Tükki

Tükki

Type
GESR9 55U V 7011

Smallest selling unit: 1 Tükki

Tükki

Downloads

0 selected

Tooteleht (1)
Kategooria ja brošüürid (3)
Deklaratsioonid (3)
Juhised ja spikrid (2)
Toote pildid (2)
3D-andmete allalaadimised (1)

Variants

UGD55 350-3 9R
Item no.
7410062
Min tasanduskihi kõrgus
55
Max tasanduskihi kõrgus
80
kaane mudel
ruudukujuline
Paigaldusseadme paigaldusava
ruudukujuline
Nimisuurus põrandakarpidele
9
Nimiväärtus
350
