Reguleeritava nurgaga poogen 85 FT
Type RB W 810 FT
|Item no. 6037220
|EAN 4012197341800
Item no. / Type
Laius
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description

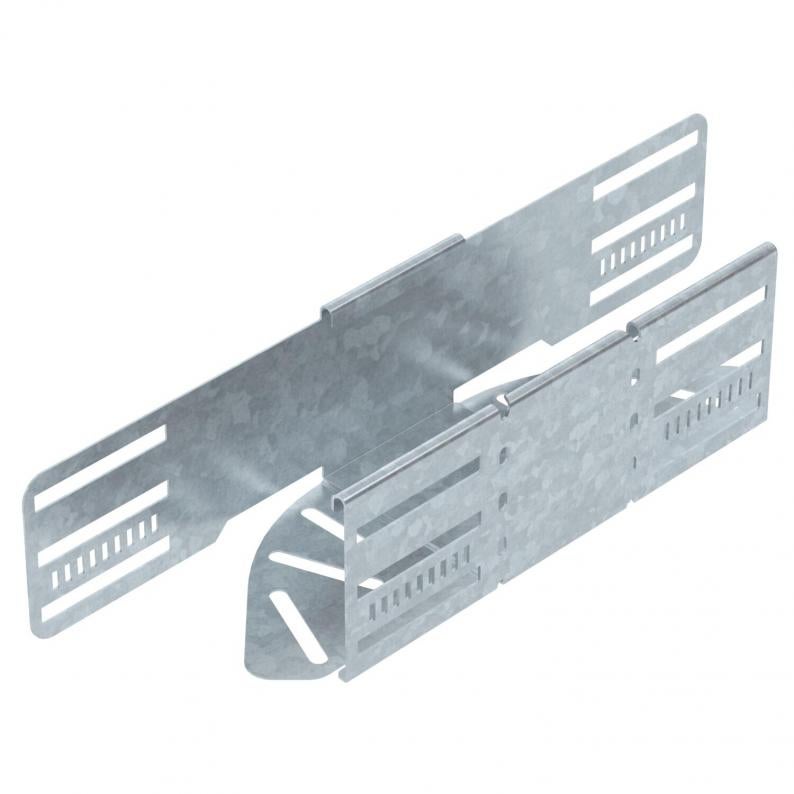

Reguleeritava nurgaga poogen horisontaalse hargnemise loomiseks, 85 mm küljekõrgusega liitmik Magic- ja poltühendusega kaablirennide jaoks. Reguleeritav nurk 0–90°. Kruvivaba paigaldus topeltklambritega või poltühendus ümarpeapoltidega FRS ja kombimutritega M6. Kasutatav nii sise- kui välistingimustes. Kinnitusmaterjal tuleb eraldi tellida.
Technical data

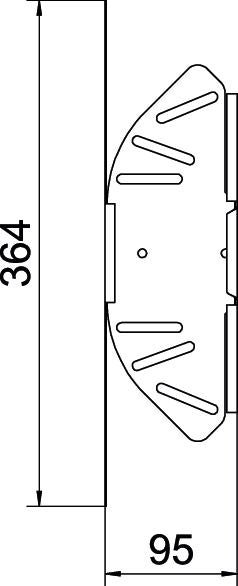

Mõõtmed
| Laius | 100 mm |
|---|---|
| Kõrgus | 85 mm |
| Mõõt L | 364 mm |
| Mõõt B | 100 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 1 mm |
| Paigaldusperforeering põhjas | jah |
| NATO aukude muster | ei |
| Põhjapleki materjali paksus | 1 mm |
| Põlv (nurk) | reguleeritav |
| Ümbersuunaja | horisontaalne |
| Kaanega | ei |
| Konstruktsioonitüüp | Liigendkaare komplekt |
| Tala paksus | 1,25 mm |
| Rakendustemperatuuri vahemiku min | -20 °C |
| Rakendustemperatuuri vahemiku max | 120 °C |
| Mõõde | 85x100 |
| Pinnakate | Kuumtsingitud kastmismeetodil |
| Materjal | Teras |
| Värv | tsink |
| kaablikandursüsteemi liitmiku tüüp | kruvitud / vahele kinnitatud |
| Soovitatav kruvide arv | 14 St. |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 2,0613 kg CO2e / 1 Tükk |
|---|
Accessories
Süsteemi tarvikud
Paigalduse tarvikud
Article
Type
Item no.
Amount
Item no. 6037540
Reguleeritava nurgaga DD poognate kaasType
RBD W 100 DD
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (3)
Deklaratsioonid (4)
Juhised ja spikrid (3)
Toote pildid (2)
3D-andmete allalaadimised (1)
Variants
Type
Laius
Pinnakate
Materjal
Värv
Item no.
RB W 810 FT
100
Kuumtsingitud kastmismeetodil
Teras
tsink
6037220
RB W 820 FT
200
Kuumtsingitud kastmismeetodil
Teras
tsink
6037222
RB W 830 FT
300
Kuumtsingitud kastmismeetodil
Teras
tsink
6037225
RB W 840 FT
400
Kuumtsingitud kastmismeetodil
Teras
tsink
6037226
RB W 850 FT
500
Kuumtsingitud kastmismeetodil
Teras
tsink
6037228
RB W 860 FT
600
Kuumtsingitud kastmismeetodil
Teras
tsink
6037230
Laius
RB W 810 FT
Item no.
6037220
Laius
100
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
RB W 820 FT
Item no.
6037222
Laius
200
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
RB W 830 FT
Item no.
6037225
Laius
300
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
RB W 840 FT
Item no.
6037226
Laius
400
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
RB W 850 FT
Item no.
6037228
Laius
500
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
RB W 860 FT
Item no.
6037230
Laius
600
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
