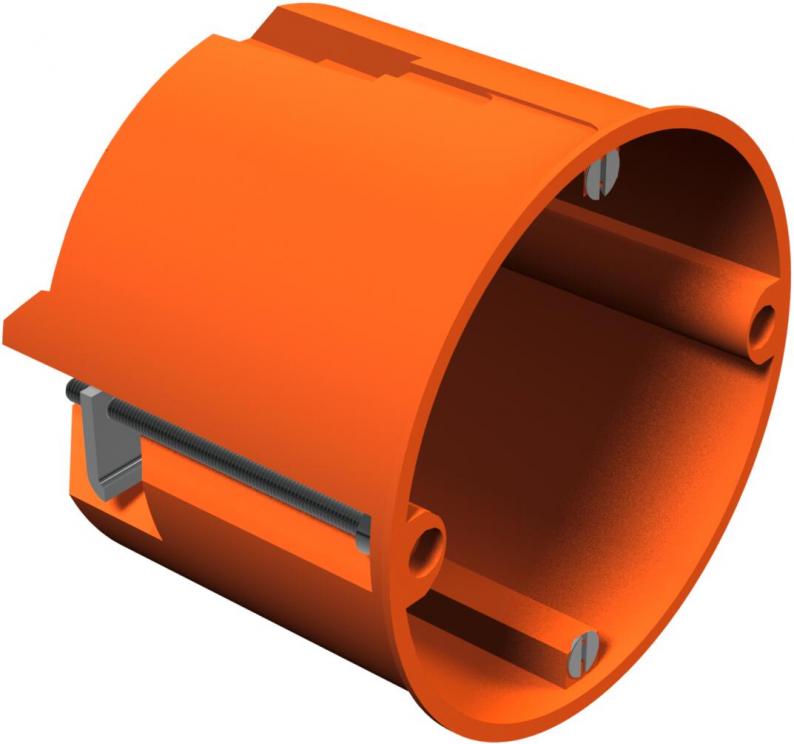

Õõnesseina seadme-/ühenduskarp
Type HV 60
|Item no. 2003442
|EAN 4012195032953
Item no. / Type
2003442 / HV 60
Kõrgus
61 mm
freesiava läbimõõt
68 mm
Läbimõõt
68 mm
sisendite arv
8
Toru läbimõõdule
20 mm
This item is a discontinued product!
You can find the successor product here.
Smallest selling unit: 25 Tükki
25Tükki
Tükki
Description
Õõnesseina seadme-/ühendustoos. Mõõdud vastavalt standardile DIN 49073-1, plaadile paksusega 7–35 mm. Standardne tsentritevaheline kaugus 71 mm, võimalus ühendusotsakute kaudu läbijuhtmestamiseks seadmetooside ja seadmeühendustooside kombinatsioonide puhul, 8 väljamurdeava NYM-kaablitele, andmesidekaablitele ja torudele Ø 20 mm,
koos topeltkruvikinnitusega kinnitatava kruvitava kaanega saab seadmetoose VDE 0606-1 kohaselt kasutada ka ühendustoosidena, kaitseklass IP30.
Vastavalt IEC 61670-1, IEC 61670-22 ja DIN 49073-1.
koos topeltkruvikinnitusega kinnitatava kruvitava kaanega saab seadmetoose VDE 0606-1 kohaselt kasutada ka ühendustoosidena, kaitseklass IP30.
Vastavalt IEC 61670-1, IEC 61670-22 ja DIN 49073-1.
Technical data
Mõõtmed
| Kõrgus | 61 mm |
|---|
Tehnilised andmed
| Sisseviigu tüüp | NYM- kaablite, andmekaablite ja torude väljamurdeava Ø 20 mm |
|---|---|
| Löögikindel | ei |
| Min põrandakõrgus | 61 mm |
| Sisude arv | 1 |
| freesiava läbimõõt | 68 mm |
| Sobib plaadi min paksusega | 7 mm |
| Sobib plaadi max paksusega | 35 mm |
| seadmekruvide vahekaugus | 60 mm |
| Läbimõõt | 68 mm |
| halogeenita | jah |
| sisendite arv | 8 |
| seadmete kinnitus | Kruvid |
| sisestamine tagant | jah |
| kaitseklass | IP30 |
| Plommitav | ei |
| Toimetagamine | ilma |
| Korpuseläbiviigu liik | Ette märgistatud |
| Varjestusega | ei |
| Toru läbimõõdule | 20 mm |
| Kruvidega | jah |
| Tuulekindel | ei |
| Naelklambriga | ei |
| Otsak | ilma |
| Max Juhi ristlõige | 2,5 mm² |
| Min nimiläbilõige | 1,5 mm² |
| Max nimiläbilõige | 2,5 mm² |
| Vorm | ümar |
| Kooste | ilma |
| Kaas | ilma |
| Kaanekinnitus | kehtetu |
| Leegile vastupidav | kooskõlas VDE 0471/DIN 695 osaga 2-1, testimistemperatuur 850 °C |
| Mõõde | Ø68mm, H61mm |
| Materjal | Polüpropüleen |
| Värv | oranž |
| Nimipinge | 400 V |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,2038 kg CO₂e / 1 Tükk |
|---|
