Lukustusliuguriga põrandakarp GESR9
Type GESR9-2U12T 9011
|Item no. 7405466
|EAN 4012195840725
Item no. / Type
Põrandakatte paksus
Värv
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Lukustusliuguriga põrandakarp kuni 12 Modul 45 üksikseadme jaoks kolmes seadmekarbis UT4, kasutamine kanalisüsteemides ja süsteemipõrandates siseruumides.
Põrandakatte süvis pöördkaanes 5 mm, vajaduse korral ka reguleeritav 3, 10 või 12 mm peale.
Sangaga põrandakarp, 3-le seadmekarbile, seadmekarpide UT4 paigaldamiseks. Paigaldada saab kolm katteplaati tüüp APMT5.
Põrandakatte väljalõige klappkaanes eelreguleeritud 5 mm peale, vajaduse korral reguleeritav ka 3, 8 või 10 mm peale.
Põrandakatte süvis pöördkaanes 5 mm, vajaduse korral ka reguleeritav 3, 10 või 12 mm peale.
Sangaga põrandakarp, 3-le seadmekarbile, seadmekarpide UT4 paigaldamiseks. Paigaldada saab kolm katteplaati tüüp APMT5.
Põrandakatte väljalõige klappkaanes eelreguleeritud 5 mm peale, vajaduse korral reguleeritav ka 3, 8 või 10 mm peale.
Kasutatav kuni üheksa 50 keskplaadiga paigaldusseadmega.
Technical data
Tehnilised andmed
| Min põrandakõrgus | 72 mm |
|---|---|
| Põrandakatte paksus | 5 mm |
| Sobib pealt kaetavale põrandaspaigalduskanalile | jah |
| Sobib põranda tasapinnas suletud põrandaspaigalduskanalile | jah |
| Paigaldatavate seadmete arv | 12 |
| Tihendi paigaldusvõimalus | ei |
| Paigaldusläbimõõt | 304 |
| Sobib põrandasisesele paigalduskanalile | jah |
| Sobib õõnespõrandasse paigaldamiseks | jah |
| Sobib topeltpõrandasse paigaldamiseks | jah |
| Põhjahooldus | kuiv |
| Raami teostus | Vaibakaitseraamid |
| Seadmekarpide arv | 3 |
| Sobib märghoolduseks | ei |
| Paigaldamissügavus | 73 mm |
| Välisläbimõõt | 324 mm |
| Põrandakattesüvendiga | jah |
| Põrandakatte kaitseraam | jah |
| Juhtmeväljaviigu teostus | Pööratav kaabli väljaviik |
| Võimalik kinnitada seadmekarpe | jah |
| Kaitsemäär IK-kood | IK08. |
| Paigaldussüsteemi tüüp | UT4 |
| Tugev teostus | ei |
| Nimisuurus põrandakarpidele | R9 |
| Heakskiidud | VDE |
| Kaitseaste (IP) kasutuses olekus | IP20 |
| Kaitseaste (IP) kasutamata olekus | IP40 |
| Vertikaalne koormus, väike pind | kuni 3 000 N |
| Vertikaalne koormus, suur pind | kuni 5 000 N |
| Mudel | ümar |
| Avamismehhanism | Lukustusliugur |
| Koormusvahemiku D min | 8 mm |
| Koormusvahemiku D max | 75 mm |

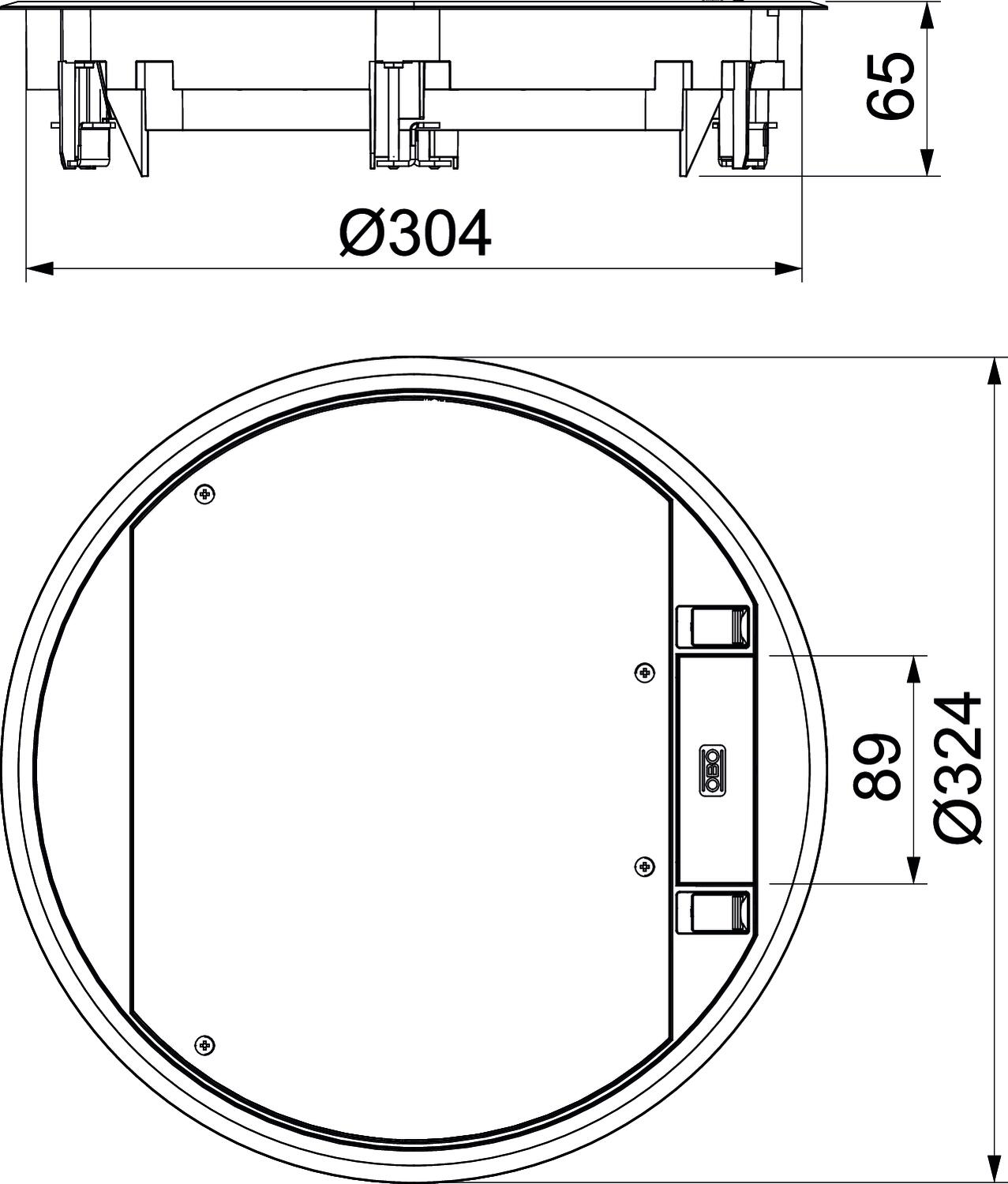

| Mõõde | Ø324x68 |
| Materjal | Polüamiid |
| Värv | grafiitmust; RAL 9011 |
| Floor covering thickness max. | 12 mm |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 8,2031 kg CO2e / 1 Tükk |
|---|
