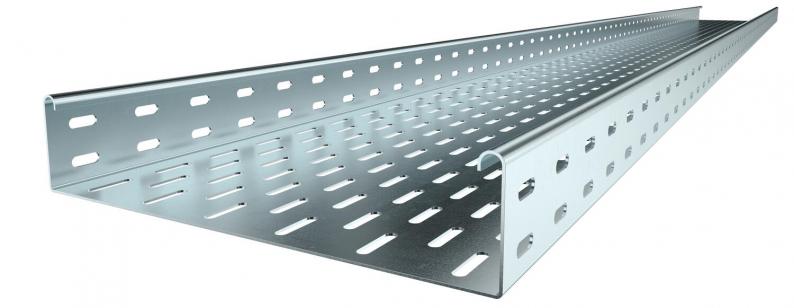

Kaablirenn SKS 60 FS
Type SKS 610 FS
|Item no. 6056105
|EAN 4012196060191
Item no. / Type
Pikkus
Laius
Toimetagamine
Pleki paksus
Smallest selling unit: 3 m
3m
m
Description
SKS 60 = tugeva konstruktsiooniga kaablirennisüsteem küljekõrgusega 60 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Kaablirennitüüpi SKS saab kasutada ka funktsioonisäilituseks. Täiendavaid andmeid vt BSS-tuletõkkesüsteemidest.
Technical data
Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 60 mm |
| Mõõt B | 100 mm |
| Dimension W | 100 mm |
Tehnilised andmed
| Toimetagamine | jah |
|---|---|
| Külje perforatsioon | jah |
| Ühenduse teostus | ilma jätkuelemendita |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 58 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 1,5 mm |
| Paigaldusperforeering põhjas | jah |
| NATO aukude muster | ei |
| Kasulik ristlõige | 5800 mm² |
| Kaanega | ei |
| Mõõtmed | 60 x 100 |
| Põhjaperforatsioon | 7x32 |
| Mõõde | 60x100x3000 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
| Värv | tsink |
| Tuletõkestus | Funktsiooni tagamise normkandekonstruktsioon |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | kruvitud |
Koormused
| Tugedevaheline kaugus 1,5 m | 2,65 kN/m |
|---|---|
| Tugedevaheline kaugus 2,0 m | 1,8 kN/m |
| Tugedevaheline kaugus 2,5 m | 1,15 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,5 kN/m |

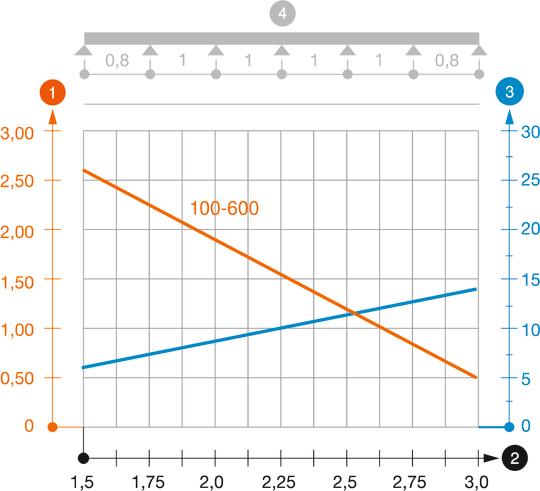

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 6,6327 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (7)
Deklaratsioonid (5)
Sertifikaadid (5)
Juhised ja spikrid (4)
Toote pildid (3)
3D-andmete allalaadimised (2)
Variants
Type
Pikkus
Laius
Toimetagamine
Pleki paksus
Pinnakate
Materjal
Item no.
SKS 610 FS
3000
100
jah
1,5
kuumtsingitud lintmeetodil
Teras
6056105
SKS 620 FS
3000
200
jah
1,5
kuumtsingitud lintmeetodil
Teras
6056202
SKS 630 FS
3000
300
jah
1,5
kuumtsingitud lintmeetodil
Teras
6056296
SKS 640 FS
3000
400
ei
1,5
kuumtsingitud lintmeetodil
Teras
6056407
SKS 650 FS
3000
500
ei
1,5
kuumtsingitud lintmeetodil
Teras
6056504
SKS 660 FS
3000
600
ei
1,5
kuumtsingitud lintmeetodil
Teras
6056601
