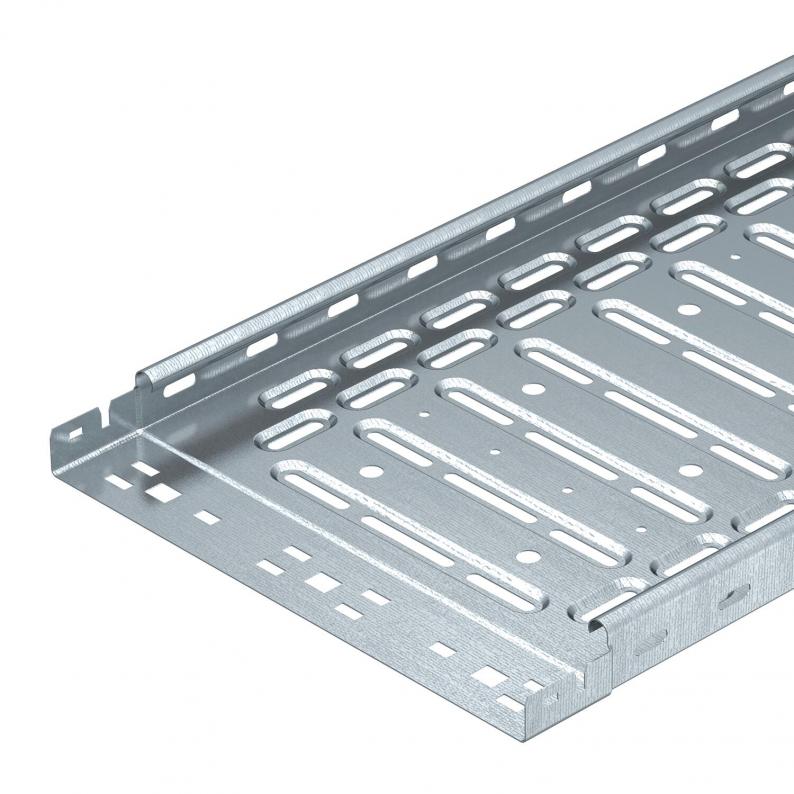

Kaablirenn RKS-Magic® 35 FS
Type RKSM 310 FS
|Item no. 6047417
|EAN 4012195390848
Item no. / Type
Pikkus
Laius
Kõrgus
Pleki paksus
Smallest selling unit: 3 m
3m
m
Description
Integreeritud kiirkinnitussüsteemiga kaablirenn. Kaablirenni kasutatav pikkus on 3000 mm.
Kaablirennil on läbiv küljerforatsioon mõõtmetega 7 × 20 mm täiendavate ühendus- ja kinnitusdetailide paigaldamiseks..
Keermesvarrastega vahetuks riputamiseks mõeldud aukude läbimõõt on 11 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Kaablirennil on läbiv küljerforatsioon mõõtmetega 7 × 20 mm täiendavate ühendus- ja kinnitusdetailide paigaldamiseks..
Keermesvarrastega vahetuks riputamiseks mõeldud aukude läbimõõt on 11 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Läbiv potentsiaaliühtlustus on tagatud ilma lisadetailideta.
Technical data
Mõõtmed
| Pikkus | 3050 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 35 mm |
| Mõõt y | 50 mm |
| Mõõt B | 100 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 33 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 0,75 mm |
| Paigaldusperforeering põhjas | jah |
| NATO aukude muster | ei |
| Kasulik ristlõige | 3300 mm² |
| Kaanega | ei |
| Põhjaperforatsioon | 1 |
| Mõõde | 35x100x3050 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
| Värv | tsink |
| Magnetiline sulgemine kaanega | 50 dB |
| Magnetiline sulgemine ilma kaaneta | 20 dB |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kasulik pikkus | 3000 mm |
| kaablikandursüsteemi liitmiku tüüp | Klõpskinnitus |
Koormused
| Tugedevaheline kaugus 1,0 m | 1,1 kN/m |
|---|---|
| Tugedevaheline kaugus 1,5 m | 0,5 kN/m |
| Tugedevaheline kaugus 2,0 m | 0,3 kN/m |
| Tugedevaheline kaugus 2,5 m | 0,15 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,1 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 2,5373 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (1)
Deklaratsioonid (5)
Sertifikaadid (1)
Juhised ja spikrid (2)
Toote pildid (3)
3D-andmete allalaadimised (2)
Variants
Type
Pikkus
Laius
Kõrgus
Toimetagamine
Pleki paksus
Pinnakate
Materjal
Värv
Item no.
RKSM 310 FS
3050
100
35
ei
0,75
kuumtsingitud lintmeetodil
Teras
tsink
6047417
RKSM 320 FS
3050
200
35
ei
0,75
kuumtsingitud lintmeetodil
Teras
tsink
6047433
RKSM 330 FS
3050
300
35
ei
0,75
kuumtsingitud lintmeetodil
Teras
tsink
6047460
Laius
RKSM 310 FS
Item no.
6047417
Pikkus
3050
Laius
100
Kõrgus
35
Toimetagamine
ei
Pleki paksus
0,75
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
Värv
tsink
RKSM 320 FS
Item no.
6047433
Pikkus
3050
Laius
200
Kõrgus
35
Toimetagamine
ei
Pleki paksus
0,75
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
Värv
tsink
RKSM 330 FS
Item no.
6047460
Pikkus
3050
Laius
300
Kõrgus
35
Toimetagamine
ei
Pleki paksus
0,75
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
Värv
tsink
