90° -poogen 35 FS
Type RB 90 310 FS
|Item no. 6036500
|EAN 4012197343040
Item no. / Type
Laius
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
90° -poogen horisontaalse hargnemise loomiseks, 35 mm küljekõrgusega liitmik Magic- ja poltühendusega kaablirennide jaoks. Poltühendus ümarpeapoltidega FRS ja kombimutritega M6. Kasutatav sisetingimustes. Kinnitusmaterjal tuleb eraldi tellida.
Technical data

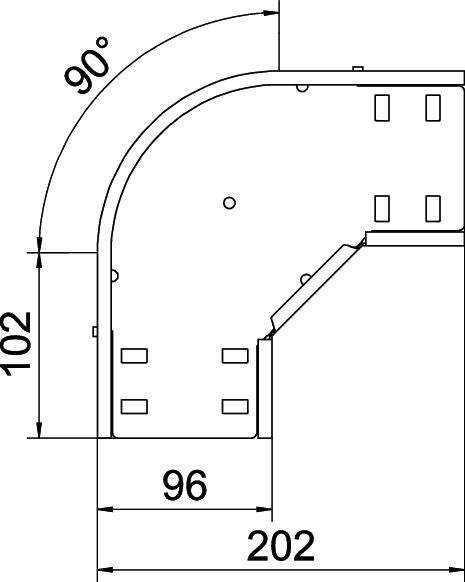

Mõõtmed
| Laius | 100 mm |
|---|---|
| Kõrgus | 35 mm |
| Mõõt B | 100 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 0,8 mm |
| Paigaldusperforeering põhjas | jah |
| NATO aukude muster | ei |
| Põhjapleki materjali paksus | 0,8 mm |
| Põlv (nurk) | 90° |
| Ümbersuunaja | horisontaalne |
| Kaanega | ei |
| Konstruktsioonitüüp | Põlv, jäik |
| Tala paksus | 1,25 mm |
| Rakendustemperatuuri vahemiku min | -20 °C |
| Rakendustemperatuuri vahemiku max | 120 °C |
| Mõõde | 35x100 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
| Värv | tsink |
| kaablikandursüsteemi liitmiku tüüp | kruvitud |
| Soovitatav kruvide arv | 6 St. |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 1,4332 kg CO2e / 1 Tükk |
|---|
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (3)
Deklaratsioonid (4)
Juhised ja spikrid (3)
Toote pildid (2)
3D-andmete allalaadimised (1)
Variants
Type
Laius
Pinnakate
Materjal
Värv
Item no.
RB 90 310 FS
100
kuumtsingitud lintmeetodil
Teras
tsink
6036500
RB 90 320 FS
200
kuumtsingitud lintmeetodil
Teras
tsink
6036502
RB 90 330 FS
300
kuumtsingitud lintmeetodil
Teras
tsink
6036504
Laius
RB 90 310 FS
Item no.
6036500
Laius
100
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
Värv
tsink
RB 90 320 FS
Item no.
6036502
Laius
200
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
Värv
tsink
RB 90 330 FS
Item no.
6036504
Laius
300
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
Värv
tsink
