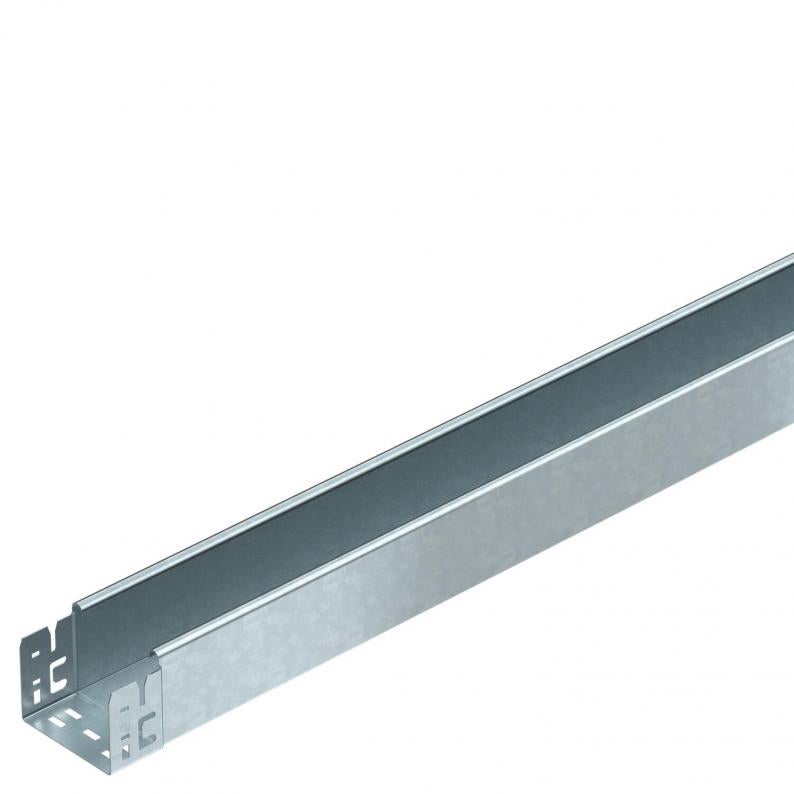

Kaablirenn MKS-Magic® 85 perforeerimata FT
Type MKSMU 810 FT
|Item no. 6059325
|EAN 4012195831693
Item no. / Type
Pikkus
Laius
Kõrgus
Pleki paksus
Smallest selling unit: 3 m
3m
m
Description
Integreeritud kiirkinnitussüsteemiga perforeerimata kaablirenn. Kaablirenni kasutatav pikkus on 3000 mm.
Läbiv potentsiaaliühtlustus on tagatud ilma lisadetailideta.
Technical data
Mõõtmed
| Pikkus | 3050 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 85 mm |
| Mõõt B | 100 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | ei |
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 83 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 1 mm |
| Paigaldusperforeering põhjas | ei |
| NATO aukude muster | ei |
| Kasulik ristlõige | 8300 mm² |
| Kaanega | ei |
| Mõõde | 85x100x3050 |
| Pinnakate | Kuumtsingitud kastmismeetodil |
| Materjal | Teras |
| Värv | tsink |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kasulik pikkus | 3000 mm |
| kaablikandursüsteemi liitmiku tüüp | Klõpskinnitus |
Koormused
| Tugedevaheline kaugus 1,5 m | 1,75 kN/m |
|---|---|
| Tugedevaheline kaugus 1,75 m | 1,4 kN/m |
| Tugedevaheline kaugus 2,0 m | 1,1 kN/m |
| Tugedevaheline kaugus 2,5 m | 0,5 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 5,5723 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Item no. 6037220
Reguleeritava nurgaga poogen 85 FTType
RB W 810 FT
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Downloads
0 selected
Tooteleht (1)
Deklaratsioonid (5)
Sertifikaadid (1)
Juhised ja spikrid (2)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Kõrgus
Toimetagamine
Pleki paksus
Pinnakate
Materjal
Värv
Item no.
MKSMU 810 FT
3050
100
85
ei
1
Kuumtsingitud kastmismeetodil
Teras
tsink
6059325
MKSMU 820 FT
3050
200
85
ei
1
Kuumtsingitud kastmismeetodil
Teras
tsink
6059329
MKSMU 830 FT
3050
300
85
ei
1
Kuumtsingitud kastmismeetodil
Teras
tsink
6059331
MKSMU 840 FT
3050
400
85
ei
1
Kuumtsingitud kastmismeetodil
Teras
tsink
6059333
MKSMU 850 FT
3050
500
85
ei
1
Kuumtsingitud kastmismeetodil
Teras
tsink
6059335
MKSMU 860 FT
3050
600
85
ei
1
Kuumtsingitud kastmismeetodil
Teras
tsink
6059337
