Kaablirenn EKS 60 FS
Type EKS 620 FS
|Item no. 6056229
|EAN 4012196114672
Item no. / Type
Pikkus
Laius
Pleki paksus
Smallest selling unit: 3 m
3m
m
Description

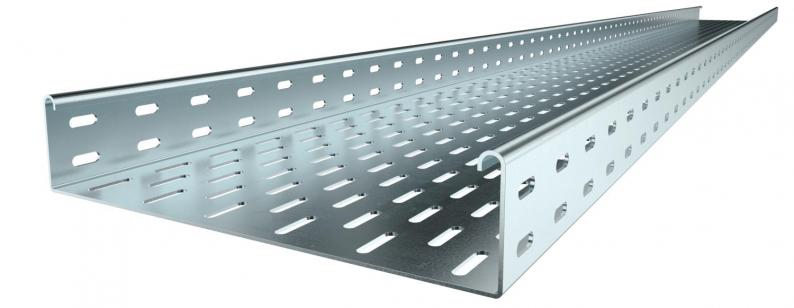

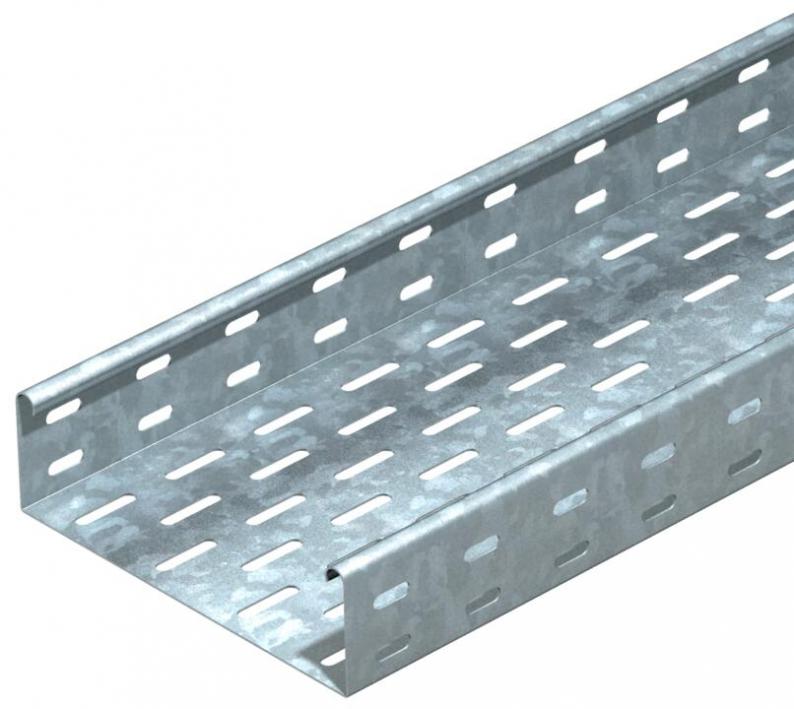

EKS 60 = eriti raske kaablirennisüsteem, küljekõrgus 60 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Pikiühendused tuleb kõigi mudelite puhul eraldi tellida.
Technical data

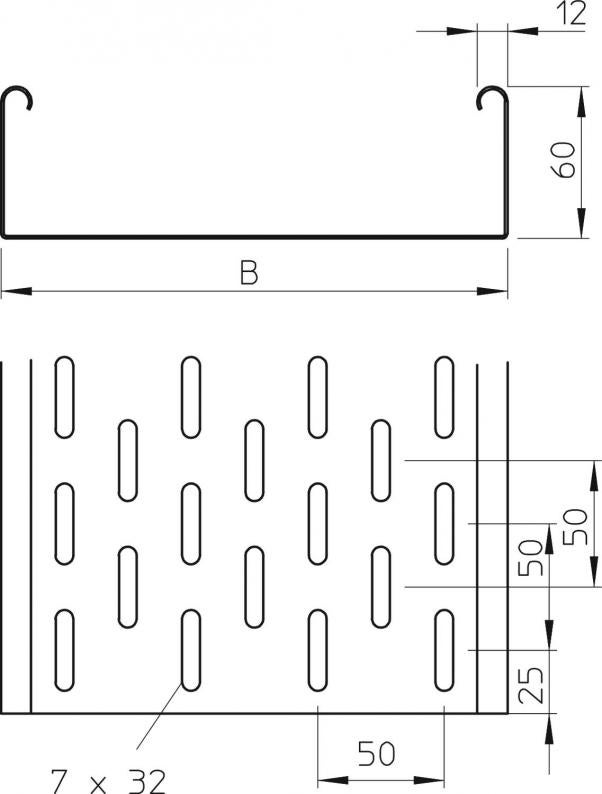

Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 200 mm |
| Kõrgus | 60 mm |
| Mõõt B | 200 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Ühenduse teostus | ilma jätkuelemendita |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 118 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 2 mm |
| Paigaldusperforeering põhjas | jah |
| NATO aukude muster | ei |
| Kasulik ristlõige | 11800 mm² |
| Kaanega | ei |
| Mõõtmed | 60 x 200 |
| ROHS vastavus | jah |
| Mõõde | 60x200x3000 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
| Värv | tsink |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | kruvitud |
| Tooteseeria | EKS Series |
Koormused
| Tugedevaheline kaugus 1,5 m | 3,3 kN/m |
|---|---|
| Tugedevaheline kaugus 2,0 m | 2,2 kN/m |
| Tugedevaheline kaugus 2,5 m | 1,6 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,95 kN/m |

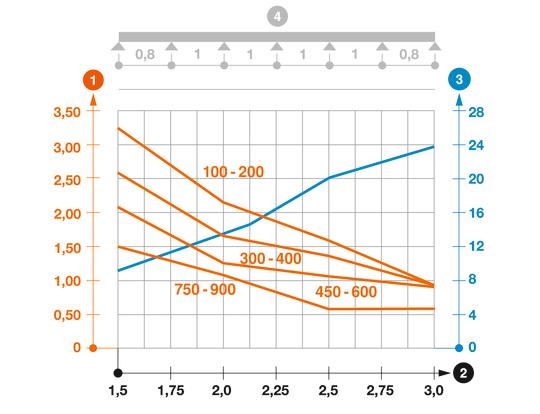

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Environmental Data
| CO2 jalajälg (GWP) hällist väravani | 13,249 kg CO2e / 1 Meeter |
|---|---|
| CO₂ Footprint (GWP) | 13,249 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | jah |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (2)
Deklaratsioonid (5)
Juhised ja spikrid (3)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Toimetagamine
Pleki paksus
Pinnakate
Materjal
Item no.
EKS 610 FS
3000
100
ei
2
kuumtsingitud lintmeetodil
Teras
6056148
EKS 620 FS
3000
200
ei
2
kuumtsingitud lintmeetodil
Teras
6056229
EKS 630 FS
3000
300
ei
2
kuumtsingitud lintmeetodil
Teras
6056326
EKS 640 FS
3000
400
ei
2
kuumtsingitud lintmeetodil
Teras
6056423
EKS 650 FS
3000
500
ei
2
kuumtsingitud lintmeetodil
Teras
6056520
EKS 660 FS
3000
600
ei
2
kuumtsingitud lintmeetodil
Teras
6056628
