Reguleeritava nurgaga poogen 60 FS
Type RB W 620 FS
|Item no. 6037104
|EAN 4012197340681
Item no. / Type
Laius
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description

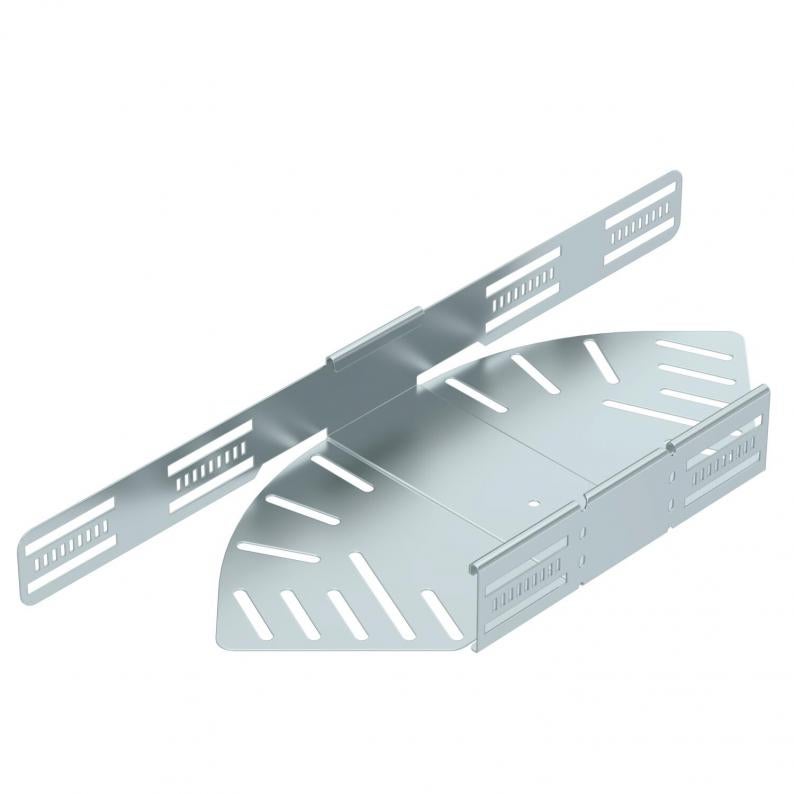

Reguleeritava nurgaga poogen horisontaalse hargnemise loomiseks, 60 mm küljekõrgusega liitmik Magic- ja poltühendusega kaablirennide jaoks. Reguleeritav nurk 0–90°. Kruvivaba paigaldus topeltklambritega või poltühendus ümarpeapoltidega FRS ja kombimutritega M6. Kasutatav sisetingimustes. Kinnitusmaterjal tuleb eraldi tellida.
Technical data
Mõõtmed
| Laius | 200 mm |
|---|---|
| Kõrgus | 60 mm |
| Mõõt L | 522 mm |
| Mõõt B | 200 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 1 mm |
| Paigaldusperforeering põhjas | jah |
| NATO aukude muster | ei |
| Põhjapleki materjali paksus | 1 mm |
| Põlv (nurk) | reguleeritav |
| Ümbersuunaja | horisontaalne |
| Kaanega | ei |
| Konstruktsioonitüüp | Liigendkaare komplekt |
| ROHS vastavus | jah |
| Tala paksus | 1,25 mm |
| Rakendustemperatuuri vahemiku min | -20 °C |
| Rakendustemperatuuri vahemiku max | 120 °C |
| Mõõde | 60x200 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
| Värv | tsink |
| kaablikandursüsteemi liitmiku tüüp | kruvitud / vahele kinnitatud |
| Soovitatav kruvide arv | 12 St. |
| Tooteseeria | EKS Series, IKS Series, MKSM Series, MKS Series, RKSM Series, SKSM Series, SKS Series |
Environmental Data
| CO2 jalajälg (GWP) hällist väravani | 3,2346 kg CO2e / 1 Tükk |
|---|---|
| CO₂ Footprint (GWP) | 3,2346 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Accessories
Süsteemi tarvikud
Paigalduse tarvikud
Article
Type
Item no.
Amount
Item no. 6037504
Kaas reguleeritava nurgaga poognale FSType
RBD W 200 FS
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (3)
Deklaratsioonid (4)
Juhised ja spikrid (5)
Toote pildid (2)
3D-andmete allalaadimised (1)
Variants
Type
Laius
Pinnakate
Materjal
Värv
Item no.
RB W 610 FS
100
kuumtsingitud lintmeetodil
Teras
tsink
6037100
RB W 615 FS
150
kuumtsingitud lintmeetodil
Teras
tsink
6037102
RB W 620 FS
200
kuumtsingitud lintmeetodil
Teras
tsink
6037104
RB W 630 FS
300
kuumtsingitud lintmeetodil
Teras
tsink
6037106
RB W 640 FS
400
kuumtsingitud lintmeetodil
Teras
tsink
6037108
RB W 650 FS
500
kuumtsingitud lintmeetodil
Teras
tsink
6037110
RB W 660 FS
600
kuumtsingitud lintmeetodil
Teras
tsink
6037112
Laius
RB W 610 FS
Item no.
6037100
Laius
100
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
Värv
tsink
RB W 615 FS
Item no.
6037102
Laius
150
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
Värv
tsink
RB W 620 FS
Item no.
6037104
Laius
200
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
Värv
tsink
RB W 630 FS
Item no.
6037106
Laius
300
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
Värv
tsink
RB W 640 FS
Item no.
6037108
Laius
400
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
Värv
tsink
RB W 650 FS
Item no.
6037110
Laius
500
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
Värv
tsink
RB W 660 FS
Item no.
6037112
Laius
600
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
Värv
tsink
