Kaabliredel Z-pulgaga, standardne ALU

Kaabliredel Z-pulgaga, standardne ALU

Type SLZ 600 ALU
|
Item no. 7099782
|
EAN 4012196510122
Show all variants
Item no. / Type
Pikkus
Laius
Tala paksus

This item is a discontinued product!

Smallest selling unit: 3 m

m

Description

Perforeeritud külgprofiiliga laevaehituse kaabliredel, küljekõrgusega 40 mm, koos sisse keevitatud, perforeeritud Z-pulkadega.

Laevaehituse kaabliredelid koos liitmikega on vajadusel saadaval ka roostevabast terasest. Pulbervärvimine on RAL-värvidega võimalik.

  • Det Norske Veritas
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • CO₂ jalajälg (PCF)

Technical data

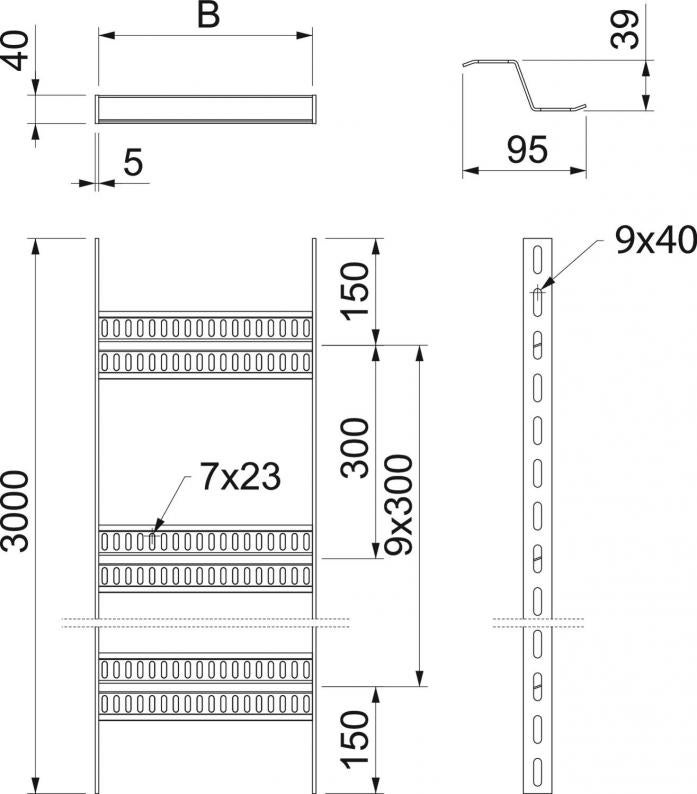

Mõõtmed

Pikkus3000 mm
Laius600 mm
Kõrgus40 mm
Mõõt B610 mm

Tehnilised andmed

Toimetagamineei
Külje perforatsioonjah
Pika sildega teostusei
Roostevaba teras, peitsitudei
Pulkade vahekaugus300 mm
Pulkade teostusPerforeeritud profiil
Külgprofiili teostuslame profiil
Pulga kinnituskeevitatud
Tala paksus5 mm
Mõõde40x610x3000
Pinnakatepeitsitud
MaterjalAlumiinium
Värvalumiinium

Koormused

Tugedevaheline kaugus 1,5 m1,4 kN/m
Tugedevaheline kaugus 2,0 m0,65 kN/m
Tugedevaheline kaugus 2,5 m0,35 kN/m
Tugedevaheline kaugus 3,0 m0,2 kN/m

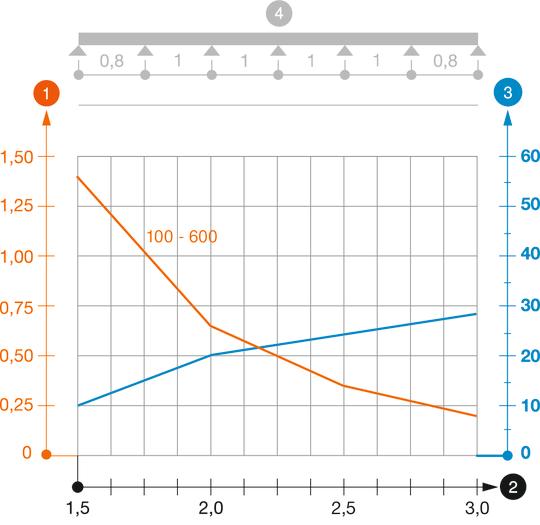

Kaabliredeli SLZ ALU koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta

Tugilaius m

Tala läbipaine mm lubatava kN/m juures

Koormusskeem katsetamisel

Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)

Tala läbipaindekõver sõltuvalt tugede vahekaugusest

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani34,0774 kg CO₂e / 1 Meeter
