Kaabliredel trapetspulgaga, standardne ALU
Type SL 62 100 ALU
|Item no. 7099752
|EAN 4012196509973
Item no. / Type
Pikkus
Laius
Tala paksus
This item is a discontinued product!
Smallest selling unit: 3 m
3m
m
Description

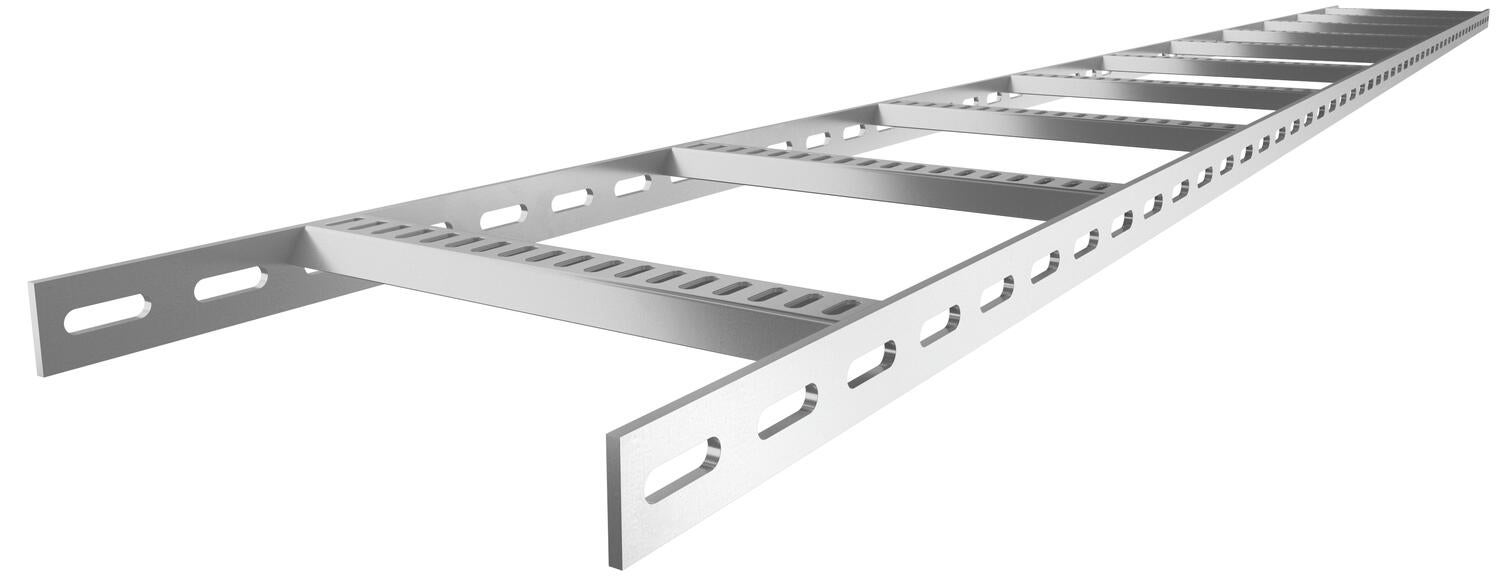

Perforeeritud külgpostiga laevaehituse kaabliredel, küljekõrgusega 40 mm, koos sisse keevitatud, allapoole lahtiste ja perforeeritud trapetspulkadega.
Laevaehituse kaabliredelid on tellimisel saada ka roostevabast terasest.
Technical data
Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 40 mm |
| Mõõt B | 110 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Pika sildega teostus | ei |
| Roostevaba teras, peitsitud | ei |
| Pulkade vahekaugus | 300 mm |
| Pulkade teostus | Perforeeritud profiil |
| Külgprofiili teostus | lame profiil |
| Pulga kinnitus | keevitatud |
| Tala paksus | 5 mm |
| Mõõde | 40x110x3000 |
| Pinnakate | peitsitud |
| Materjal | Alumiinium |
| Värv | alumiinium |
Koormused
| Tugedevaheline kaugus 1,5 m | 1,4 kN/m |
|---|---|
| Tugedevaheline kaugus 2,0 m | 0,65 kN/m |
| Tugedevaheline kaugus 2,5 m | 0,35 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,2 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 15,5977 kg CO₂e / 1 Meeter |
|---|
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (3)
Deklaratsioonid (4)
Juhised ja spikrid (1)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Toimetagamine
Tala paksus
Item no.
SL 62 100 ALU
3000
100
ei
5
7099752
SL 62 200 ALU
3000
200
ei
5
7099754
SL 62 400 ALU
3000
400
ei
5
7099758
SL 62 500 ALU
3000
500
ei
5
7099760
SL 62 600 ALU
3000
600
ei
5
7099762
