VG-korpus välguvoolupiirikuga MCD 50-B/3
Type MCD 50-B 3-VG
|Item no. 5096874
|EAN 4012195362029
Item no. / Type
5096874 / MCD 50-B 3-VG
kaitseklass
IP54
Suurim talitluspinge AC
255 V
Pooluste teostus
3
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Kombipiiriku komplekt IP65-korpuses, kasutamiseks TN-C-juhistikusüsteemides.
VG...: kombipiirik-süsteemilahendus tüüp 1+2 EN 61643-11 kohaselt.

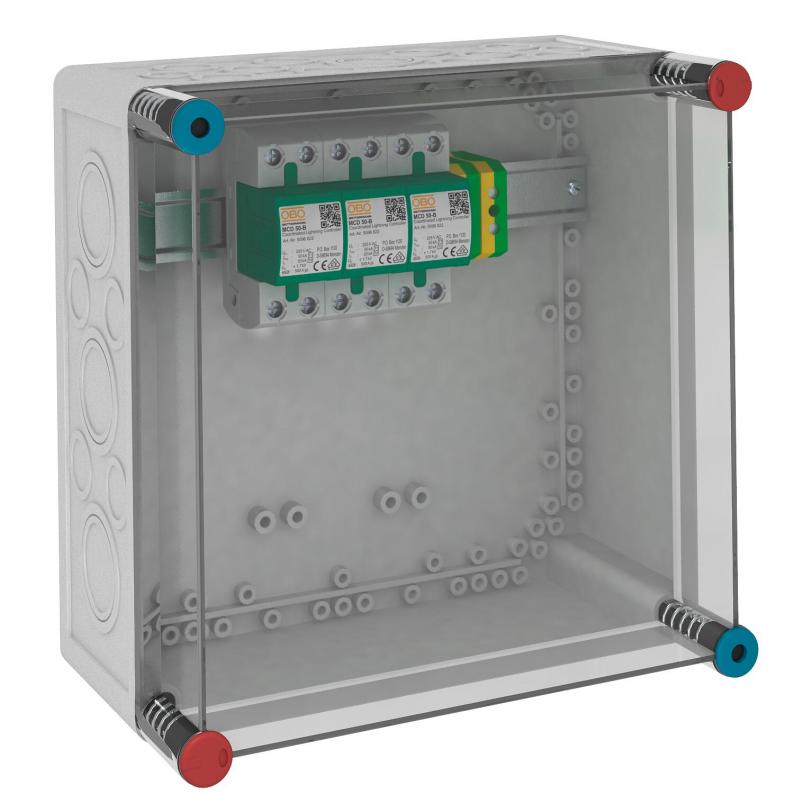

• Piksepiirik MCD 50-B paigaldatud IP65 isoleermaterjalist, plommitavas korpuses
• Impulssvool 150 kA (10/350 µs) / 50 kA (10/350) pooluse kohta, BET-i poolt kontrollitud
• Kaitsetase < 1,7 kV
• Kinnine, ilma elektrikaare väljakandumiseta sädemikud
• Sobib TN-C-võrgusüsteemidele
Kasutamine: tööstusrajatised ja hooned, millel on väline I kuni IV klassi piksekaitse.
VG...: kombipiirik-süsteemilahendus tüüp 1+2 EN 61643-11 kohaselt.
• Piksepiirik MCD 50-B paigaldatud IP65 isoleermaterjalist, plommitavas korpuses
• Impulssvool 150 kA (10/350 µs) / 50 kA (10/350) pooluse kohta, BET-i poolt kontrollitud
• Kaitsetase < 1,7 kV
• Kinnine, ilma elektrikaare väljakandumiseta sädemikud
• Sobib TN-C-võrgusüsteemidele
Kasutamine: tööstusrajatised ja hooned, millel on väline I kuni IV klassi piksekaitse.
Technical data
Mõõtmed
| Pikkus | 300 mm |
|---|---|
| Laius | 300 mm |
| Kõrgus | 170 mm |
Tehnilised andmed
| võrguvorm | TN-C |
|---|---|
| väljapuhuv | ei |
| Seadme signalisatsioon | puudub |
| kaitseklass | IP54 |
| Arvutuslik välguvool (10/350) [kokku] | 150 kA |
| Testiklass, tüüp 1 | jah |
| Signaalkontaktiga | jah |
| Testiklass, tüüp 2 | jah |
| Tunnusvool AC (50/60 Hz) | 230 V |
| Arvutuslik välguvool (10/350 μs) | 50 kA |
| Kaitsetase [L-N] | ≤1,7 |
| Suurim talitluspinge AC | 255 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 50 kA |
| Pooluste teostus | 3 |
| Paigaldusviis | komplekteeritud, korpuses |
| Võrgu max liigvoolu kaitse | 500 |
| Lühisekindlus max võrgupoolse ülepingekaitse korral | 10 kA |
| Võrgu tüüp, TN | jah |
| Võrgu tüüp, TN-C | jah |
| OBO nimikoormusvool (sisestus-/väljastusklemm) | 125 A |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 85 °C |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass I+II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 1+2 |
| LPZ | 0→2 |
| lühisekindlus | 10 kA |
| vastuvõtuaeg | <100 ns |
| Maksimaalne eelkaitse | 500 A |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 85 °C |
| Mõõde | 255V |
Ühendusvõimalused
| Lahendusvool (8/20 µs) [kokku] | 150 kA |
|---|---|
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 10 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 50 mm² |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 6,7355 kg CO2e / 1 Tükk |
|---|
