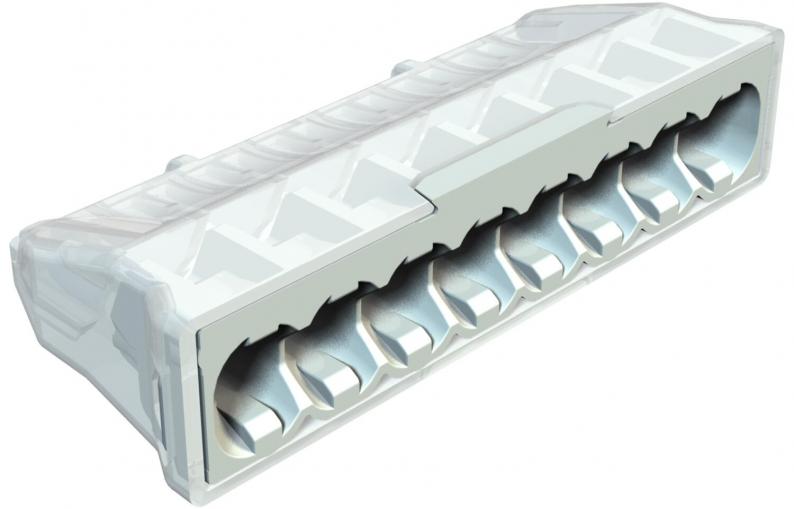

Vedruklemm, 8-pooluseline
Type 61 825 LGR
|Item no. 2054523
|EAN 4012195477976



Item no. / Type
2054523 / 61 825 LGR
Nimipinge
450 V
Min nimiläbilõige
0,5 mm²
Max nimiläbilõige
2,5 mm²
Klemmide arv
8
Värv
helehall; RAL 7035
Smallest selling unit: 50 Tükki
50Tükki
Tükki
Description
Kontrollitud vastavalt EN 60998
Kruvideta klemm ühesooneliste juhtmete ühendamiseks.
Nimiristlõige:
8 × 0,5 mm² – 2,5 mm² ühekiulised juhtmed
8 × 1,5 mm² – 2,5 mm² jäigad mitmekiulised juhtmed
Nimipinge 450 V
Nimivool 24 A
Isolatsioonivaba pikkus: 8–9 mm
Kontrollava: faasikontroll või kontrollpulk (max Ø 2 mm)
Suurim lubatud keskkonnatemperatuur standardi EN 60998 järgi: 90 °C.
Kruvideta klemm ühesooneliste juhtmete ühendamiseks.
Nimiristlõige:
8 × 0,5 mm² – 2,5 mm² ühekiulised juhtmed
8 × 1,5 mm² – 2,5 mm² jäigad mitmekiulised juhtmed
Nimipinge 450 V
Nimivool 24 A
Isolatsioonivaba pikkus: 8–9 mm
Kontrollava: faasikontroll või kontrollpulk (max Ø 2 mm)
Suurim lubatud keskkonnatemperatuur standardi EN 60998 järgi: 90 °C.
Technical data

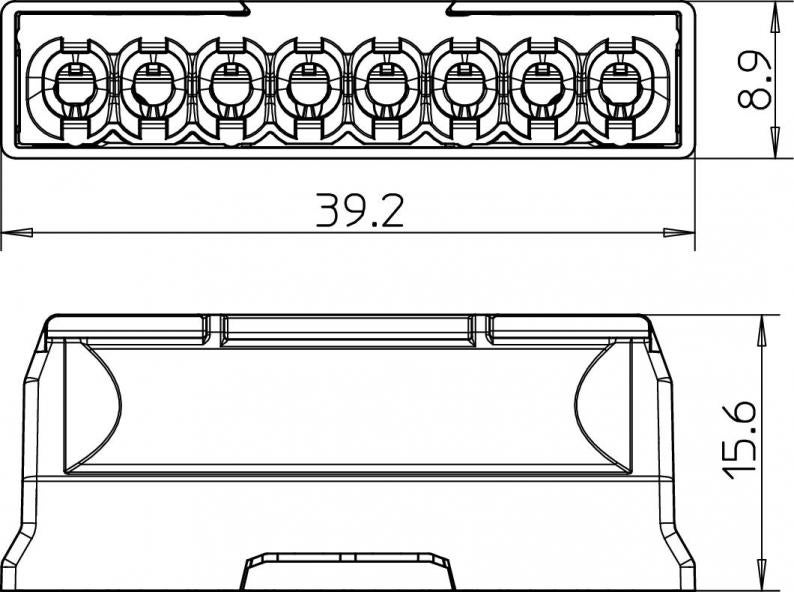

Mõõtmed
| Pikkus | 39,2 mm |
|---|---|
| Laius | 15,6 mm |
| Kõrgus | 8,9 mm |
Tehnilised andmed
| Pooluste arv | 8 |
|---|---|
| Nimivool | 24 A |
| Nimipinge | 450 V |
| Sobib massiivjuhtidele | ei |
| Sobib painduvatele juhtidele | ei |
| Sobib mitmesoonelistele juhtidele | jah |
| Juhthoobadega | ei |
| Ühekordse ühendusjuhtme min läbilõige | 0,5 mm² |
| Ühekordse ühendusjuhtme max läbilõige | 2,5 mm² |
| Mitmekordse ühendusjuhtme min läbilõige | 1,5 mm² |
| Mitmekordse ühendusjuhtme max läbilõige | 2,5 mm² |
| Min nimiläbilõige | 0,5 mm² |
| Max nimiläbilõige | 2,5 mm² |
| ristlõige | 8 × 0,5 mm² – 2,5 mm² ühekiulised juhtmed 8 × 1,5 mm² – 2,5 mm² jäigad mitmekiulised juhtmed mm² |
| Klemmide arv | 8 |
| Rakendustemperatuuri vahemiku min | -5 °C |
| Rakendustemperatuuri vahemiku max | 90 °C |
| Leegile vastupidav | kooskõlas VDE 0471/DIN 695 osaga 2-1, testimistemperatuur 850 °C |
| Mõõde | 8x2,5mm² |
| Materjal | Polüamiid |
| Värv | helehall; RAL 7035 |
