US 3-ripp-profiil FT
Type US 3 K 20 FT
|Item no. 6342351
|EAN 4012196224470
Item no. / Type
Pikkus
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description

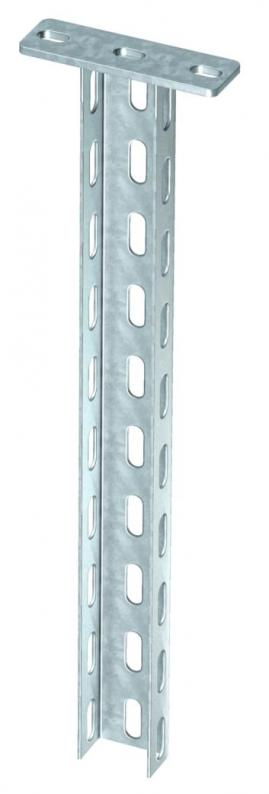

Riputusprofiil (U-profiil) 50 × 30 mm koos keevitatud peaplaadiga.
Horisontaalsete betoonlagede ja terastalade külge kinnitamiseks Alates 400 mm laiusest kandurist või kanduri monteerimisel riputusprofiili otsa on soovitatav kasutada distantsdetaili, tüüp DSK 25.
Technical data

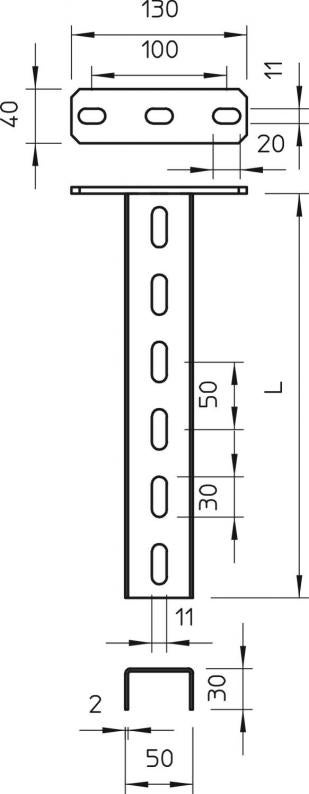

Mõõtmed
| Pikkus | 200 mm |
|---|---|
| Laius | 50 mm |
| Kõrgus | 30 mm |
| Mõõt L | 200 mm |
Tehnilised andmed
| Toimetagamine | jah |
|---|---|
| Materjali paksus | 2 mm |
| Hammastusega | ei |
| Mudel | U-profiil |
| Maksimaalne tõmbekoormus | 5 kN |
| Kanduri pikkus 200 | 2,7 kN |
| Kanduri pikkus 400 | 1,5 kN |
| Mõõde | 50x30x200 |
| Pinnakate | Kuumtsingitud kastmismeetodil |
| Materjal | Teras |
| Värv | tsink |
Riputusprofiili otsa läbipaine lubatava koormuse juures
Kanduri lubatav koormus (kN) ilma ajutise, näiteks paigaldusest tuleneva koormuseta
Kanduri pikkus, mm
Koormuskõver koos profiilipikkustega (mm)
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 1,18 kg CO2e / 1 Tükk |
|---|
