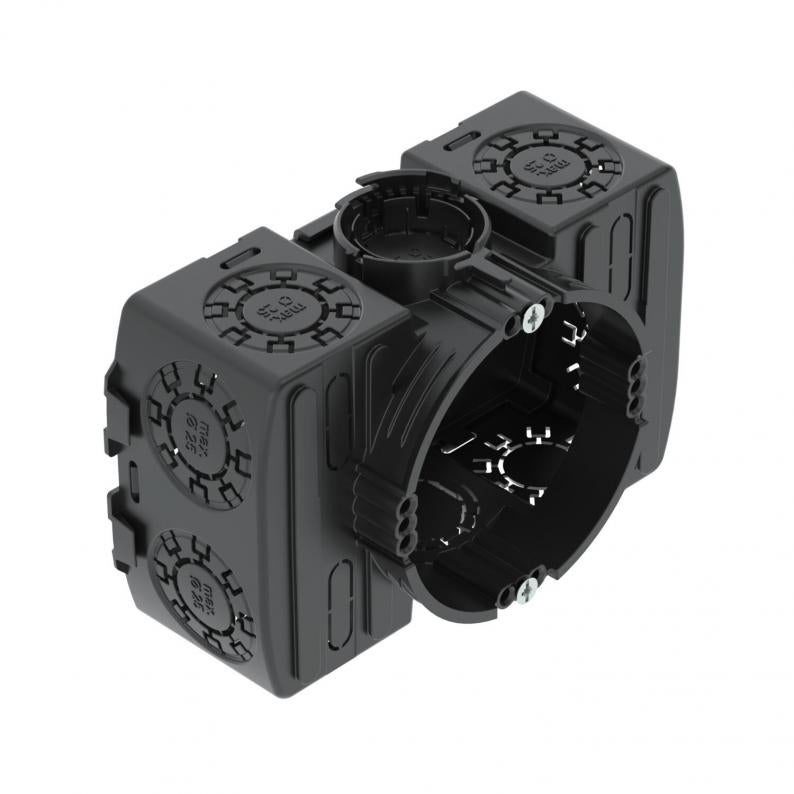

UP süvistatav elektroonikatoos 46, külgmise lisaruumiga klemmidele
Type UE 46
|Item no. 2003725
|EAN 4012196863815
Item no. / Type
2003725 / UE 46
Kõrgus
50 mm
Läbimõõt
61 mm
sisendite arv
16
Toru läbimõõdule
20/25 mm
Smallest selling unit: 10 Tükki
10Tükki
Tükki
Description
Süvistatav elektroonikatoos koos külgmise lisaruumiga klemmidele, kandiline, kasutamiseks müüritistes paigaldussügavusega vähemalt 50 mm.
• mõlemalt poolt ühendatav bajonettlukuga ühendusmuhviga
• 10 kombi-torusisendit Ø 20 ja 25 mm
• 2 sisendit kuni Ø 20 mm
• 4 sisendit lamekaablitele
• 4 × 3 kruvipüstakut
Testitud vastavalt standarditele DIN EN 60670-1, DIN EN 60670-22 ja DIN 49073-1.
• mõlemalt poolt ühendatav bajonettlukuga ühendusmuhviga
• 10 kombi-torusisendit Ø 20 ja 25 mm
• 2 sisendit kuni Ø 20 mm
• 4 sisendit lamekaablitele
• 4 × 3 kruvipüstakut
Testitud vastavalt standarditele DIN EN 60670-1, DIN EN 60670-22 ja DIN 49073-1.
Technical data
Mõõtmed
| Pikkus | 114 mm |
|---|---|
| Laius | 76 mm |
| Kõrgus | 50 mm |
Tehnilised andmed
| Sisseviigu tüüp | NYM-kaablid, andmesidekaablid ja gofreeritud torud |
|---|---|
| Löögikindel | ei |
| seadmekruvide vahekaugus | 60 mm |
| Läbimõõt | 61 mm |
| halogeenita | jah |
| sisendite arv | 16 |
| seadmete kinnitus | Kruvid |
| sisestamine tagant | jah |
| kaitseklass | IP30 |
| Korpuseläbiviigu liik | Väljamurdeava |
| Toru läbimõõdule | 20/25 mm |
| Kruvidega | jah |
| Tuulekindel | ei |
| Naelklambriga | ei |
| Min nimiläbilõige | 1,5 mm² |
| Max nimiläbilõige | 2,5 mm² |
| Vorm | ristkülikukujuline |
| Kaas | ilma |
| Kaanekinnitus | Kruvid |
| Leegile vastupidav | kooskõlas standardiga VDE 0471/IEC 60695-2-11, katsetemperatuur 650 °C |
| Torusisendid Ø 20 mm | 2 |
| Kombisisendid Ø 20/25 mm | 10 |
| Mõõde | Ø60xH50x114 |
| Materjal | Polüpropüleen |
| Värv | sügavmust |
| Nimipinge | 400 V |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,1666 kg CO2e / 1 Tükk |
|---|
