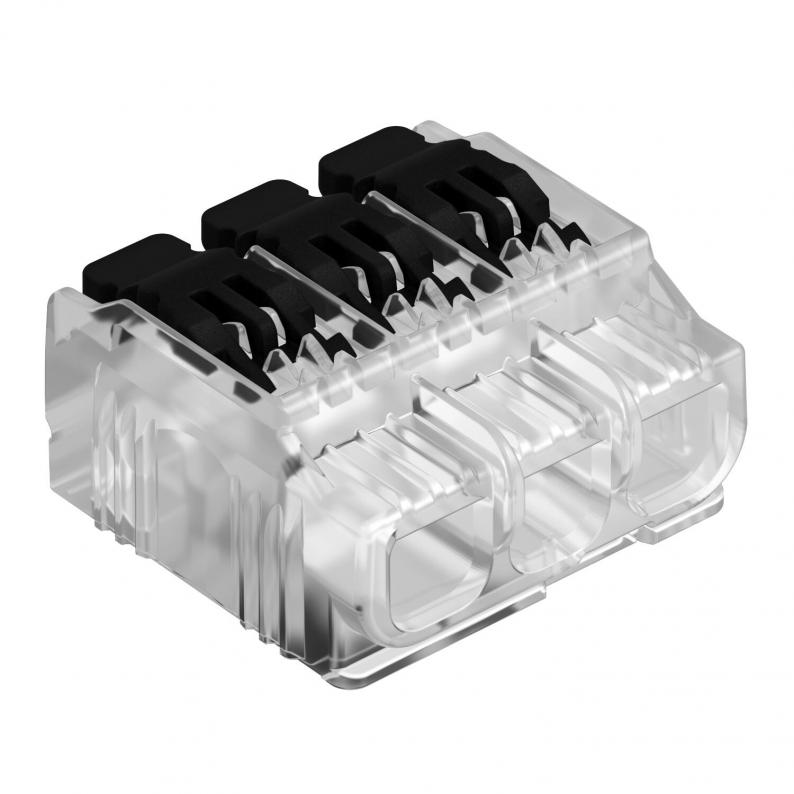

Universaalklemm, 3 klemmikohaga
Type 61 HSK43
|Item no. 2054423
|EAN 4012197286781
Item no. / Type
2054423 / 61 HSK43
Smallest selling unit: 75 Tükki
75Tükki
Tükki
Description
Kontrollitud EN 60998 kohaselt
Kruvideta klemm elektrijuhtmete ühendamiseks. Juhtme tüüp võib valikuliselt olla paindlik, mitme soonega või jäik.
Jäikade juhtmete kasutamisel pole vabastushoob vajalik. Juhti saab torgata otse klemmi.
Juhtme väljatõmbamiseks avage lihtsalt vabastushoob. Soont saab siis probleemideta välja tõmmata.
Nimiristlõige:
3 x 0,2 - 4 mm² mitme-/ühekiulised juhtmed
Nimipinge 450 V
Nimivool 32 A
Isolatsioonivaba pikkus: 11 - 12 mm
Kontrollava: faasikontroll või kontrollpulk (max Ø 2 mm) väga hästi ligipääsetav klemmi ülemiselt küljelt
Suurim lubatud keskkonnatemperatuur standardi EN 60998 järgi: 85 °C.
Kruvideta klemm elektrijuhtmete ühendamiseks. Juhtme tüüp võib valikuliselt olla paindlik, mitme soonega või jäik.
Jäikade juhtmete kasutamisel pole vabastushoob vajalik. Juhti saab torgata otse klemmi.
Juhtme väljatõmbamiseks avage lihtsalt vabastushoob. Soont saab siis probleemideta välja tõmmata.
Nimiristlõige:
3 x 0,2 - 4 mm² mitme-/ühekiulised juhtmed
Nimipinge 450 V
Nimivool 32 A
Isolatsioonivaba pikkus: 11 - 12 mm
Kontrollava: faasikontroll või kontrollpulk (max Ø 2 mm) väga hästi ligipääsetav klemmi ülemiselt küljelt
Suurim lubatud keskkonnatemperatuur standardi EN 60998 järgi: 85 °C.
Tehnilised andmed UL (USA)
Nimipinge 600 V
Kinnitusvahemik AWG 24-12
Keskkonnatemp. max 105 °C
Technical data
Mõõtmed
| Pikkus | 19,6 mm |
|---|---|
| Laius | 19,9 mm |
| Kõrgus | 10,45 mm |
Tehnilised andmed
| Pooluste arv | 1 |
|---|---|
| Kaabli min läbimõõt | 0,5 mm |
| Kaabli max läbimõõt | 2,3 mm |
| Nimivool | 32 A |
| Nimipinge | 450 V |
| Isolatsioonimaterjal | Termoplast |
| Sobib massiivjuhtidele | jah |
| Sobib painduvatele juhtidele | jah |
| Sobib mitmesoonelistele juhtidele | jah |
| Läbipaistev | jah |
| Juhthoobadega | jah |
| Ühekordse ühendusjuhtme min läbilõige | 0,2 mm² |
| Ühekordse ühendusjuhtme max läbilõige | 4 mm² |
| Mitmekordse ühendusjuhtme min läbilõige | 0,2 mm² |
| Mitmekordse ühendusjuhtme max läbilõige | 4 mm² |
| Min nimiläbilõige | 0,2 mm² |
| Max nimiläbilõige | 4 mm² |
| ristlõige | 3 x 0,2 - 4 mm² mitme-/ühekiulised juhtmed mm² |
| Klemmide arv | 3 |
| Rakendustemperatuuri vahemiku min | -5 °C |
| Rakendustemperatuuri vahemiku max | 85 °C |
| Leegile vastupidav | kooskõlas VDE 0471/DIN 695 osaga 2-1, testimistemperatuur 850 °C |
| Mõõde | 19,6x19,9x10,5 |
| Värv | läbipaistev |
