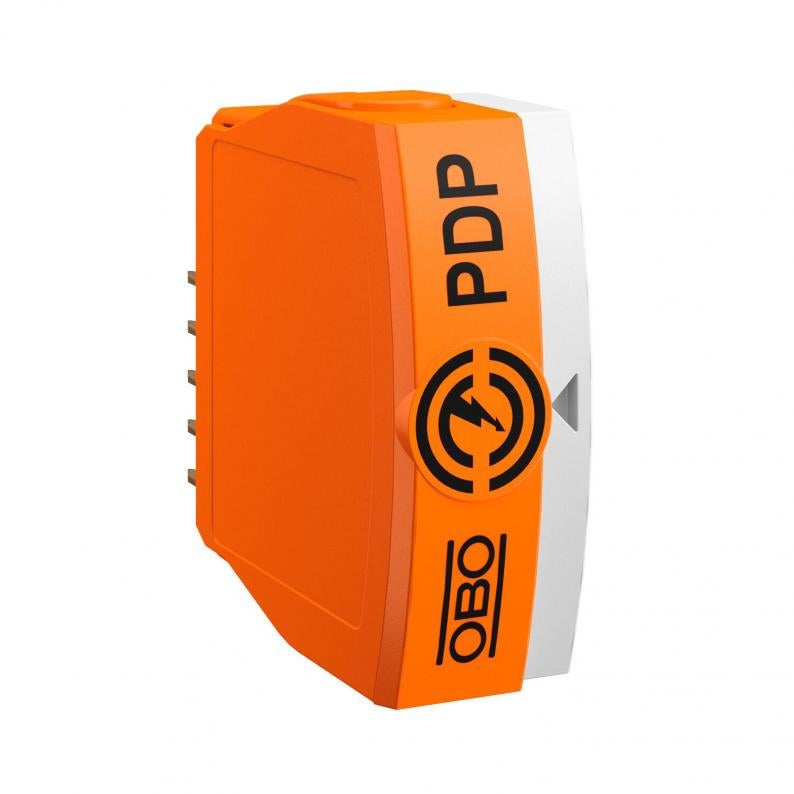

Ülemine osa PDP, 2 x 2 poolusega, OS, 5 V
Type PDP-P-2x2-5-OS
|Item no. 5080430
|EAN 4012196745975
Item no. / Type
Suurim talitluspinge AC
Suurim talitluspinge DC
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Ülemine osa, ühendatav andmejuhtme kaitse, tüüp 1+2/D1+C2, kasutamiseks mõõtmis-, juhtimis- ja reguleerimistehnoloogias
• Kaitseseade mitmetuumalisele süsteemile
• Sagedusvahemik kuni 100 MHz
• Väike 12,5 mm ehituslaius
• Optiliste signaalide ja kaugsignaliseerimise võimalusega
Kasutamine: MSR-tehnoloogiat kasutavate andmeedastusseadmete universaalne pikse- ja liigpingekaitse.
• Kaitseseade mitmetuumalisele süsteemile
• Sagedusvahemik kuni 100 MHz
• Väike 12,5 mm ehituslaius
• Optiliste signaalide ja kaugsignaliseerimise võimalusega
Kasutamine: MSR-tehnoloogiat kasutavate andmeedastusseadmete universaalne pikse- ja liigpingekaitse.
Technical data

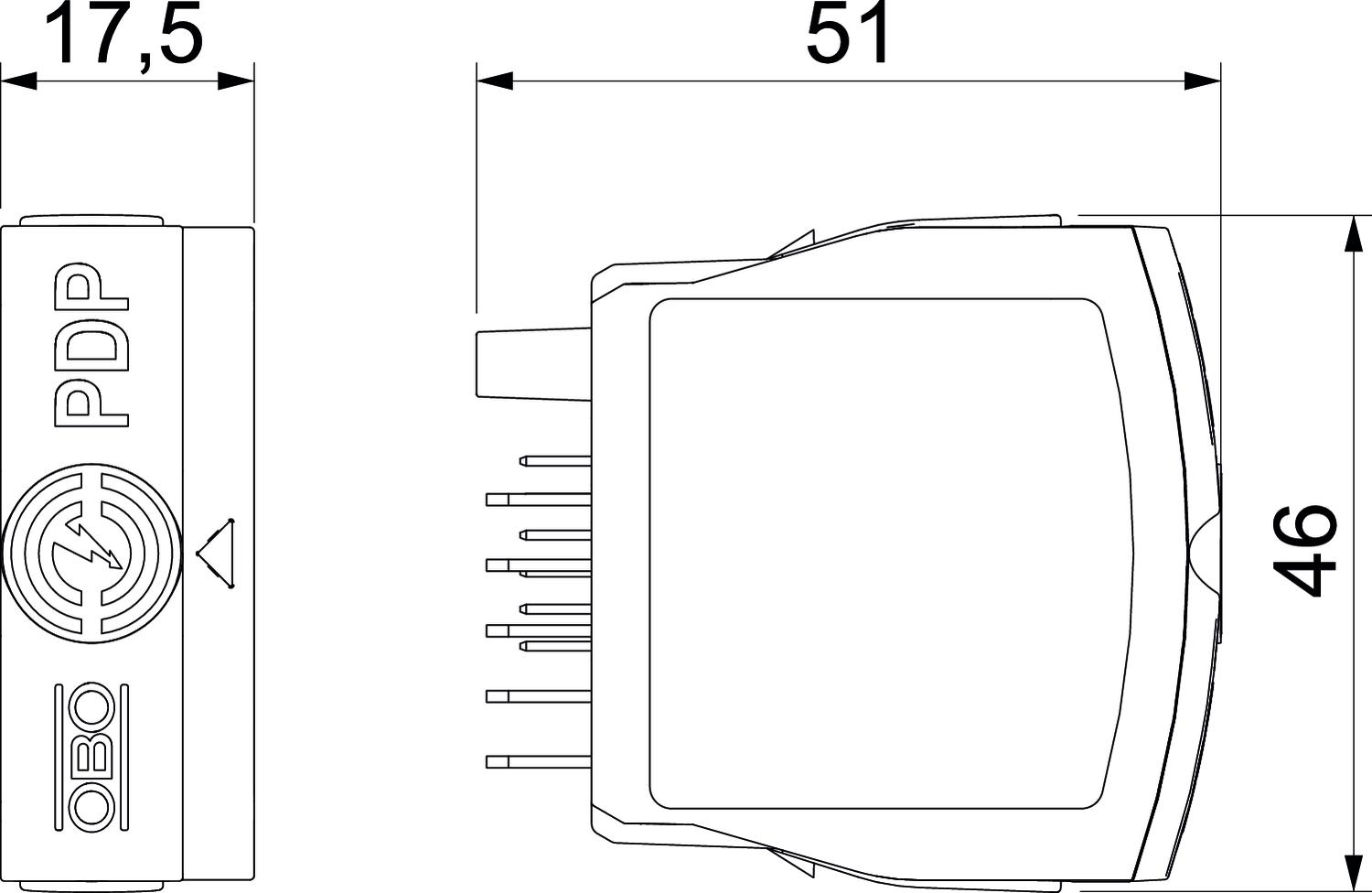

Mõõtmed
| Pikkus | 51 mm |
|---|---|
| Laius | 17,5 mm |
| Kõrgus | 46 mm |
Tehnilised andmed
| Pikisuunaline takistus | 1.2 ± 5% |
|---|---|
| Seadme signalisatsioon | puudub |
| pistiksüsteem | Klemm |
| kaitseklass | IP20 |
| Katsestandard | IEC 61643-21 |
| Järjestikune takistus soone kohta | 1,2 Ω ± 5% |
| Nimilahendusvool (In) C2 järel (kokku) | 20 kA |
| Mahtuvus (soon-soon) | ≤30 pF |
| Mahtuvus (soon-maa) | ≤30 pF |
| Maandus: | Ühenduskaabel/DIN-latt |
| Sisendi/väljundi montaaž | Kruviklemmid |
| Varje ühendus | jah |
| Varjestus | otse |
| Tõukevoolukindlus soon – soon | 10 kV / 5 kA |
| Tõukevoolukindlus soon – maa | 10 kV / 5 kA |
| Kogu lahendusvool (10/350) | 2,5 kA |
| Kogu lahendusvool (8/20) | 20 kA |
| Nominaalne koormusvool DC | 0,6 A |
| Nominaalne koormusvool AC | 0,425 A |
| Suurim talitluspinge AC | 4,2 V |
| Suurim talitluspinge DC | 6 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 10 kA |
| Piirsagedus | 100 MHz |
| Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt | Klass I+II / D1+C2 |
| Kategorie | Tüüp 1+2 / D1+C2 |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass I+II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 1+2 |
| LPZ | 0→2 |
| Elektriimpulsiga | 2,5 kA |
| Sisestuse summutus (Insertion loss) | ≤3 dB |
| Jäiga ühenduse pesa max läbimõõt | 2,5 mm² |
| Mitmekordse juhtme ühenduspesa min läbimõõt | 0,14 mm² |
| Mitmekordse juhtme ühenduspesa max läbimõõt | 2,5 mm² |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Mõõde | 5V |
Ühendusvõimalused
| Jäiga ühenduspesa min läbimõõt | 0,14 mm² |
|---|---|
| Painduva ühenduse pesa min läbilõige | 0,14 mm² |
| Painduva ühenduspesa max läbimõõt | 1,5 mm² |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,247 kg CO2e / 1 Tükk |
|---|
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (2)
Deklaratsioonid (3)
Juhised ja spikrid (3)
Toote pildid (2)
3D-andmete allalaadimised (1)
Variants
Type
pistiksüsteem
Suurim talitluspinge AC
Suurim talitluspinge DC
Item no.
PDP-P-2x2-5-OS
Klemm
4,2
6
5080430
PDP-P-2x2-12-OS
Klemm
12
16
5080432
PDP-P-2x2-24-OS
Klemm
21
30
5080434
PDP-P-2x2-48-OS
Klemm
37
52
5080436
Suurim talitluspinge AC
Suurim talitluspinge DC
PDP-P-2x2-5-OS
Item no.
5080430
pistiksüsteem
Klemm
Suurim talitluspinge AC
4,2
Suurim talitluspinge DC
6
PDP-P-2x2-12-OS
Item no.
5080432
pistiksüsteem
Klemm
Suurim talitluspinge AC
12
Suurim talitluspinge DC
16
PDP-P-2x2-24-OS
Item no.
5080434
pistiksüsteem
Klemm
Suurim talitluspinge AC
21
Suurim talitluspinge DC
30
PDP-P-2x2-48-OS
Item no.
5080436
pistiksüsteem
Klemm
Suurim talitluspinge AC
37
Suurim talitluspinge DC
52
