U-klamber, H-jalaga, 2-ne, metallist surveplaadiga, FT
Type BS-H2-M-12 FT
|Item no. 1186003
|EAN 4012196848539
Item no. / Type
Max Kinnituse pöördemoment
Koormusvahemiku D min
Koormusvahemiku D max
Smallest selling unit: 50 Tükki
50Tükki
Tükki
Description

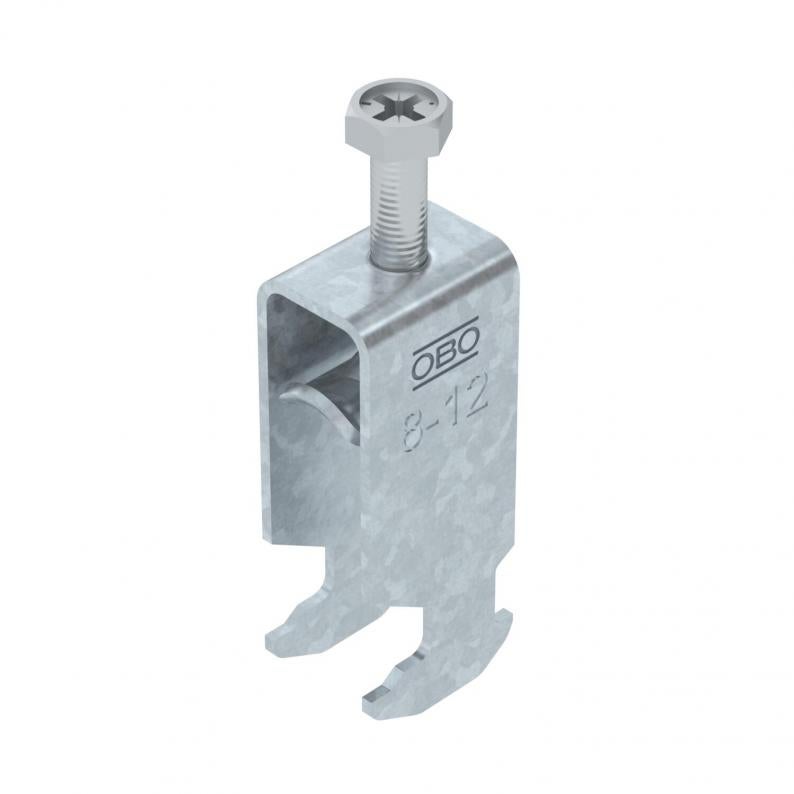

U-klamber H-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Kahe kaabli vertikaalseks ja horisontaalseks paigaldamiseks C-profiillati külge. Avale laiusega 16–17 mm. Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Mitme kaabli korral tuleks need topeltsurveplaadiga eraldada. Soovitatav on kasutada vastasplaati.
Technical data
Mõõtmed
| Pikkus | 22,5 mm |
|---|---|
| Laius | 17 mm |
| Kõrgus | 55 mm |
| Mõõt L | 34 mm |
| Mõõt A | 22,5 mm |
| Mõõt B | 17 mm |
| Mõõt H | 55 mm |
| Mõõt t | 1,5 mm |
| Mõõt C | 28 mm |
| Mõõt G (mm) | M6 |
Tehnilised andmed
| Toimetagamine | jah |
|---|---|
| Pleki paksus | 1,5 mm |
| Torudele min läbimõõduga | 8 mm |
| Torudele max läbimõõduga | 12 mm |
| Ava laius | 10 mm |
| Lattidele prao min laiusega (intervalliga) | 16 mm |
| Lattidele prao max laiusega (intervalliga) | 17 mm |
| halogeenita | jah |
| Keere | M6 |
| Plastvanniga | ei |
| Metallvanniga | jah |
| Välismõõtete pikkus | 28 mm |
| Kaablite/torude arv | 2 |
| Lisa pealispind | kuumtsingitud kastmismeetodil |
| Lisa materjal | Teras |
| Max Kinnituse pöördemoment | 3 Nm |
| Paigaldusviis | Profiillatt |
| Koormusvahemiku D min | 8 mm |
| Koormusvahemiku D max | 12 mm |
| Mõõde | 08-12mm |
| Pinnakate | Kuumtsingitud kastmismeetodil |
| Materjal | Teras |
| Vastasplaadiga | ei |
| plaadi materjal | Teras |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,1081 kg CO2e / 1 Tükk |
|---|
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (3)
Deklaratsioonid (4)
Sertifikaadid (1)
Juhised ja spikrid (1)
Toote pildid (2)
3D-andmete allalaadimised (1)
Variants
Type
Max Kinnituse pöördemoment
Koormusvahemiku D min
Koormusvahemiku D max
Item no.
BS-H2-M-12 FT
3
8
12
1186003
BS-H2-M-16 FT
3
12
16
1186010
BS-H2-M-22 FT
3
16
22
1186017
BS-H2-M-28 FT
3
22
28
1186023
