Tugiklamber, läbiva avaga
Type FL 1 TG
|Item no. 1488015
|EAN 4012195150855
Item no. / Type
Pikkus
Laius
Kõrgus
Kinnitusava
Keere
Purunemiskoormus
Ääre min paksus F
Ääre max paksus F
Smallest selling unit: 50 Tükki
50Tükki
Tükki
Description
Läbiva avaga.
Max pingutusmoment: 8 Nm
Max pingutusmoment: 8 Nm
Technical data

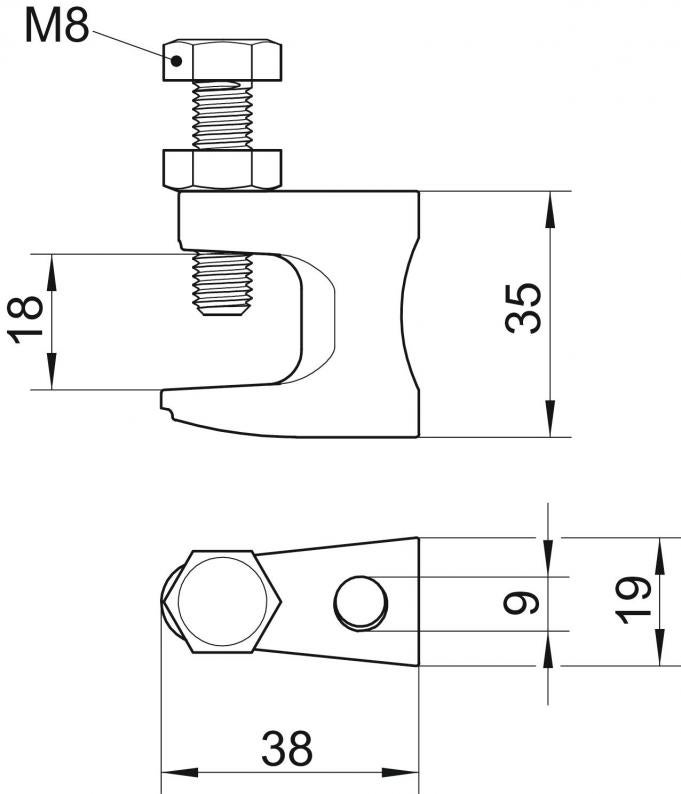

Mõõtmed
| Pikkus | 38 mm |
|---|---|
| Laius | 19 mm |
| Kõrgus | 35 mm |
| Mõõt L | 38 mm |
| Mõõt B | 19 mm |
| Mõõt H | 35 mm |
| Mõõt F | 18 mm |
| Mõõt G (mm) | M8 |
| Mõõt D | 9 mm |
Tehnilised andmed
| Kinnitusava | 9 mm |
|---|---|
| Meeterkeere | 8 |
| Keere | M8 |
| Šarniirtoime | ei |
| Reguleeritav šarniir | ei |
| Purunemiskoormus | 1,2 kN |
| Max Kinnituse pöördemoment | 8 Nm |
| Kinnitusviis | kruvid |
| Ühendusviis/ühendatav koostedetail | Ava |
| Ääre min paksus F | 0 mm |
| Ääre max paksus F | 18 mm |
| Mõõde | 0-17mm |
| Materjal | Temperamalmvalu |
Downloads
0 selected
Tooteleht (1)
Deklaratsioonid (5)
Toote pildid (2)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Kõrgus
Kinnitusava
Keere
Purunemiskoormus
Ääre min paksus F
Ääre max paksus F
Item no.
FL 1 TG
38
19
35
9
M8
1,2
0
18
1488015
FL 2 TG
44
21
42
11
M10
2,5
0
20
1488023
FL 3 TG
58
23,5
54
13
M10
3,5
0
26
1488031
Pikkus
Laius
Kõrgus
Kinnitusava
Keere
Purunemiskoormus
Ääre max paksus F
FL 1 TG
Item no.
1488015
Pikkus
38
Laius
19
Kõrgus
35
Kinnitusava
9
Keere
M8
Purunemiskoormus
1,2
Ääre min paksus F
0
Ääre max paksus F
18
FL 2 TG
Item no.
1488023
Pikkus
44
Laius
21
Kõrgus
42
Kinnitusava
11
Keere
M10
Purunemiskoormus
2,5
Ääre min paksus F
0
Ääre max paksus F
20
FL 3 TG
Item no.
1488031
Pikkus
58
Laius
23,5
Kõrgus
54
Kinnitusava
13
Keere
M10
Purunemiskoormus
3,5
Ääre min paksus F
0
Ääre max paksus F
26
