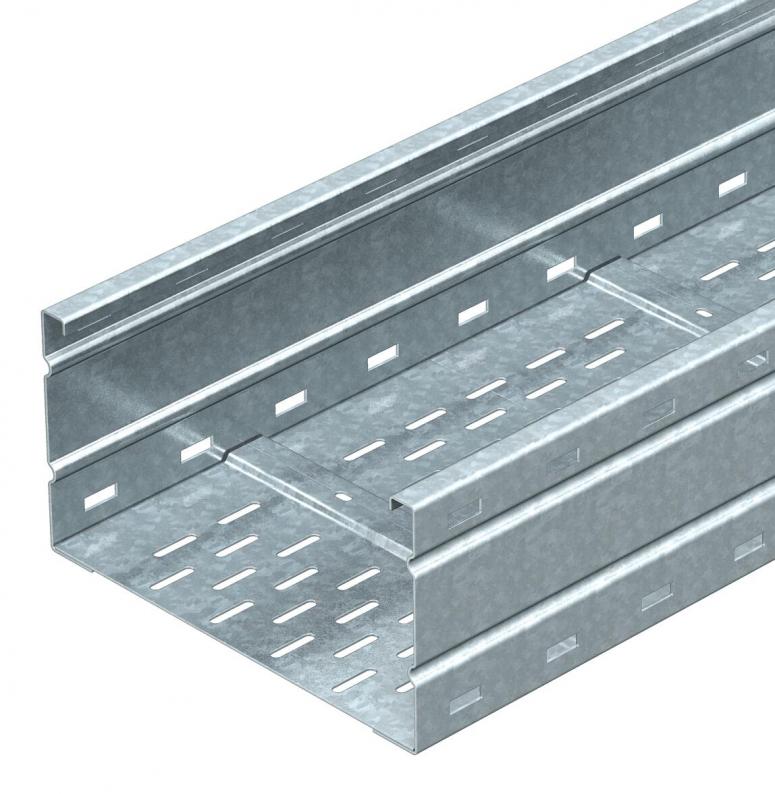

Tugevdatud kaablirenn WKSG 160 FS

Tugevdatud kaablirenn WKSG 160 FS

Type WKSG 162 FS
|
Item no. 6098501
|
EAN 4012196334810
Show all variants
Item no. / Type
Pikkus
Laius
Pleki paksus

Smallest selling unit: 6 m

m

Description

Tugevdatud kaablirennisüsteem, perforeeritud, küljekõrgusega 160 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.

Pikiühendus WRV 160 tuleb eraldi tellida.

  • Magnetiline varjestussummutus
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Tugevdatud kaablirenn, küljekõrgus 160 mm
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)

Technical data

Mõõtmed

Pikkus6000 mm
Laius200 mm
Kõrgus160 mm
Mõõt L6000 mm
Mõõt B200 mm

Tehnilised andmed

Toimetagamineei
Külje perforatsioonjah
Ühenduse teostusilma jätkuelemendita
Pika sildega teostusjah
Kasulik ristlõige302 cm²
Roostevaba teras, peitsitudei
Pleki paksus2 mm
Paigaldusperforeering põhjasjah
Kasulik ristlõige30200 mm²
Mõõtmed160 x 200
Mõõde160x200x6000
Pinnakatekuumtsingitud lintmeetodil
MaterjalTeras
Värvtsink
Magnetiline sulgemine kaanega50 dB
Magnetiline sulgemine ilma kaaneta20 dB
kasulik pikkus6000 mm
kaablikandursüsteemi liitmiku tüüpkruvitud

Koormused

Tugedevaheline kaugus 3,0 m2,9 kN/m
Tugedevaheline kaugus 3,5 m2,59 kN/m
Tugedevaheline kaugus 4,0m2,3 kN/m
Tugedevaheline kaugus 4,5 m2,04 kN/m
Tugedevaheline kaugus 5,0 m1,8 kN/m
Tugedevaheline kaugus 6,0 m1,4 kN/m
Tugikaugus 7,0 m1 kN/m
Tugedevaheline kaugus 8,0 m0,7 kN/m
Tugevdatud kaablirenni (tüüp WKSG 160) koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta

Tugilaius m

Tala läbipaine mm lubatava kN/m juures

Koormusskeem katsetamisel

Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)

Tala läbipaindekõver sõltuvalt tugede vahekaugusest

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani20,3878 kg CO2e / 1 Meeter

Accessories

Süsteemi tarvikud

Item no. 6227422

Kaas pöördriiviga FS
Type
WDRL 1116 20 FS

Smallest selling unit: 3 m

m

Item no. 6227708

Jätk FS
Type
WRVL 160 FS

Smallest selling unit: 2 Tükki

Tükki

Item no. 6227832

Nurkühendus 160 FS
Type
WRWVK 160 FS

Smallest selling unit: 2 Tükki

Tükki

Downloads

0 selected

Tooteleht (1)
Deklaratsioonid (5)
Sertifikaadid (1)
Juhised ja spikrid (1)
Toote pildid (3)
3D-andmete allalaadimised (1)

Variants

Laius
WKSG 162 FS
Item no.
6098501
Pikkus
6000
Laius
200
Toimetagamine
ei
Pleki paksus
2
WKSG 163 FS
Item no.
6098505
Pikkus
6000
Laius
300
Toimetagamine
ei
Pleki paksus
2
WKSG 164 FS
Item no.
6098509
Pikkus
6000
Laius
400
Toimetagamine
ei
Pleki paksus
2
WKSG 165 FS
Item no.
6098513
Pikkus
6000
Laius
500
Toimetagamine
ei
Pleki paksus
2
WKSG 166 FS
Item no.
6098517
Pikkus
6000
Laius
600
Toimetagamine
ei
Pleki paksus
2
