Tugevdatud kaablirenn WKSG 160 A2

Tugevdatud kaablirenn WKSG 160 A2

Type WKSG 162 A2
|
Item no. 6098571
|
EAN 4012195683582
Show all variants
Item no. / Type
Pikkus
Laius
Pleki paksus

Smallest selling unit: 6 m

m

Description

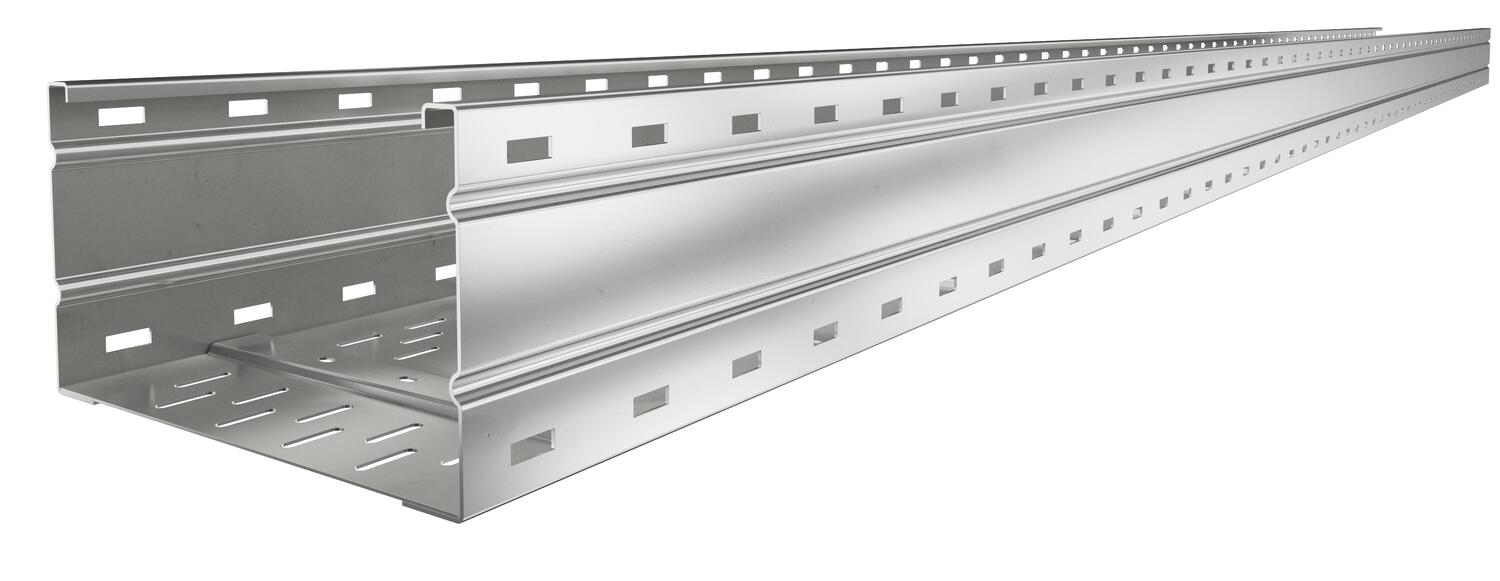

Tugevdatud kaablirennisüsteem, perforeeritud, küljekõrgusega 160 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.

Jätk WRVL 160 tuleb eraldi tellida.

  • Magnetiline varjestussummutus
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Tugevdatud kaablirenn, küljekõrgus 160 mm
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)

Technical data

Mõõtmed

Pikkus6000 mm
Laius200 mm
Kõrgus160 mm
Mõõt L6000 mm
Mõõt B200 mm

Tehnilised andmed

Toimetagamineei
Külje perforatsioonjah
Ühenduse teostusilma jätkuelemendita
Pika sildega teostusjah
Kasulik ristlõige302 cm²
Roostevaba teras, peitsitudei
Pleki paksus2 mm
Paigaldusperforeering põhjasjah
Kasulik ristlõige30200 mm²
Mõõtmed160 X 200
Mõõde160x200x6000
Pinnakatehele, järeltöödeldud
MaterjalRoostevaba teras 1.4301
Värvroostevaba teras
Magnetiline sulgemine kaanega50 dB
Magnetiline sulgemine ilma kaaneta20 dB
kasulik pikkus6000 mm
kaablikandursüsteemi liitmiku tüüpkruvitud

Koormused

Tugedevaheline kaugus 3,0 m2,9 kN/m
Tugedevaheline kaugus 3,5 m2,59 kN/m
Tugedevaheline kaugus 4,0m2,3 kN/m
Tugedevaheline kaugus 4,5 m2,04 kN/m
Tugedevaheline kaugus 5,0 m1,8 kN/m
Tugedevaheline kaugus 6,0 m1,4 kN/m
Tugikaugus 7,0 m1 kN/m
Tugedevaheline kaugus 8,0 m0,7 kN/m
Tugevdatud kaablirenni (tüüp WKSG 160) koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta

Tugilaius m

Tala läbipaine mm lubatava kN/m juures

Koormusskeem katsetamisel

Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)

Tala läbipaindekõver sõltuvalt tugede vahekaugusest

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani43,3156 kg CO2e / 1 Meeter

Accessories

Süsteemi tarvikud

Item no. 6227360

Kaas pöördriiviga A2
Type
WDRL 1116 20 A2

Smallest selling unit: 3 m

m

Item no. 6227724

Jätk A2
Type
WRVL 160 A2

Smallest selling unit: 2 Tükki

Tükki

Item no. 6227836

Nurkühendus 160 A2
Type
WRWVK 160 A2

Smallest selling unit: 2 Tükki

Tükki

Downloads

0 selected

Tooteleht (1)
Kategooria ja brošüürid (1)
Deklaratsioonid (5)
Juhised ja spikrid (1)
Toote pildid (3)
3D-andmete allalaadimised (1)

Variants

Laius
WKSG 162 A2
Item no.
6098571
Pikkus
6000
Laius
200
Toimetagamine
ei
Pleki paksus
2
WKSG 163 A2
Item no.
6098573
Pikkus
6000
Laius
300
Toimetagamine
ei
Pleki paksus
2
WKSG 164 A2
Item no.
6098575
Pikkus
6000
Laius
400
Toimetagamine
ei
Pleki paksus
2
WKSG 165 A2
Item no.
6098577
Pikkus
6000
Laius
500
Toimetagamine
ei
Pleki paksus
2
WKSG 166 A2
Item no.
6098579
Pikkus
6000
Laius
600
Toimetagamine
ei
Pleki paksus
2
