Tugevdatud kaablirenn WKSG 110 FS

Tugevdatud kaablirenn WKSG 110 FS

Type WKSG 120 FS
|
Item no. 6098111
|
EAN 4012196351435
Show all variants
Item no. / Type
Pikkus
Laius
Pleki paksus

Smallest selling unit: 6 m

m

Description

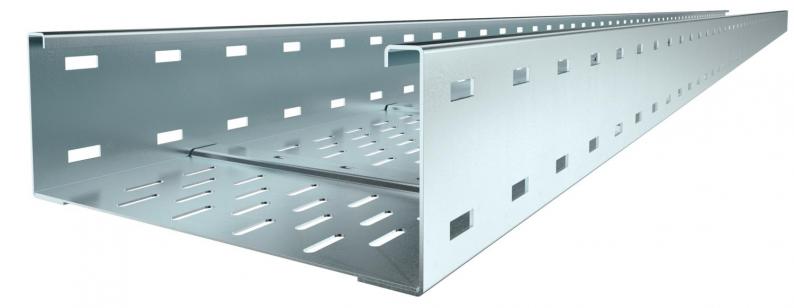

Tugevdatud kaablirennisüsteem, perforeeritud, küljekõrgusega 110 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.

Pikiühendus WRVL 110 tuleb eraldi tellida.

  • Magnetiline varjestussummutus
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Tugevdatud kaablirenn, küljekõrgus 110 mm
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)

Technical data

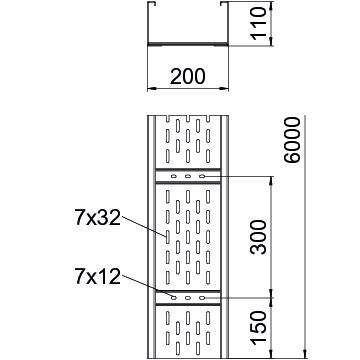

Mõõtmed

Pikkus6000 mm
Laius200 mm
Kõrgus110 mm
Mõõt L6000 mm
Mõõt B200 mm
Mõõt H10 mm

Tehnilised andmed

Toimetagamineei
Külje perforatsioonjah
Ühenduse teostusilma jätkuelemendita
Pika sildega teostusjah
Kasulik ristlõige202 cm²
Roostevaba teras, peitsitudei
Pleki paksus2 mm
Paigaldusperforeering põhjasjah
Kasulik ristlõige20200 mm²
Mõõtmed200 x 110
Mõõde110x200x6000
Pinnakatekuumtsingitud lintmeetodil
MaterjalTeras
Värvtsink
Magnetiline sulgemine kaanega50 dB
Magnetiline sulgemine ilma kaaneta20 dB
kasulik pikkus6000 mm
kaablikandursüsteemi liitmiku tüüpkruvitud

Koormused

Tugedevaheline kaugus 3,0 m2,5 kN/m
Tugedevaheline kaugus 3,5 m2,01 kN/m
Tugedevaheline kaugus 4,0m1,6 kN/m
Tugedevaheline kaugus 4,5 m1,32 kN/m
Tugedevaheline kaugus 5,0 m1,1 kN/m
Tugedevaheline kaugus 6,0 m0,75 kN/m
Tugikaugus 7,0 m0,45 kN/m
Tugedevaheline kaugus 8,0 m0,2 kN/m

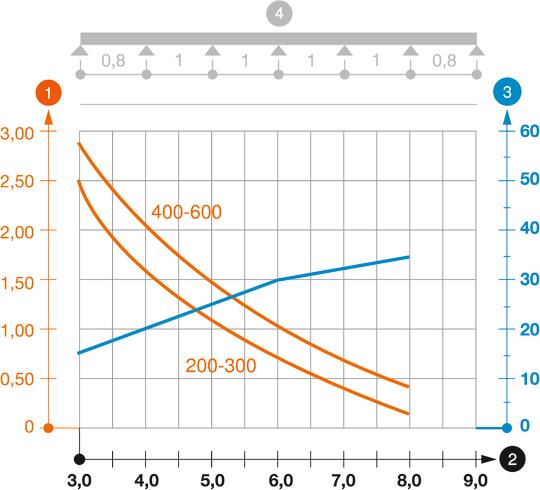

Tugevdatud kaablirenni (tüüp WKSG 110) koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta

Tugilaius m

Tala läbipaine mm lubatava kN/m juures

Koormusskeem katsetamisel

Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)

Tala läbipaindekõver sõltuvalt tugede vahekaugusest

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani16,8236 kg CO2e / 1 Meeter

Accessories

Süsteemi tarvikud

Item no. 6227422

Kaas pöördriiviga FS
Type
WDRL 1116 20 FS

Smallest selling unit: 3 m

m

Item no. 6091164

Jätk FS
Type
WRVL 110 FS

Smallest selling unit: 2 Tükki

Tükki

Item no. 6091377

Nurkühendus 110 FS
Type
WRWVK 110 FS

Smallest selling unit: 2 Tükki

Tükki

Downloads

0 selected

Tooteleht (1)
Kategooria ja brošüürid (4)
Deklaratsioonid (5)
Sertifikaadid (1)
Juhised ja spikrid (2)
Toote pildid (3)
3D-andmete allalaadimised (2)
