Tugevdatud kaabliredel WKLG 160 FT

Tugevdatud kaabliredel WKLG 160 FT

Type WKLG 1630 FT
|
Item no. 6227139
|
EAN 4012196169450
Show all variants
Item no. / Type
Pikkus
Laius
Tala paksus

Smallest selling unit: 6 m

m

Description

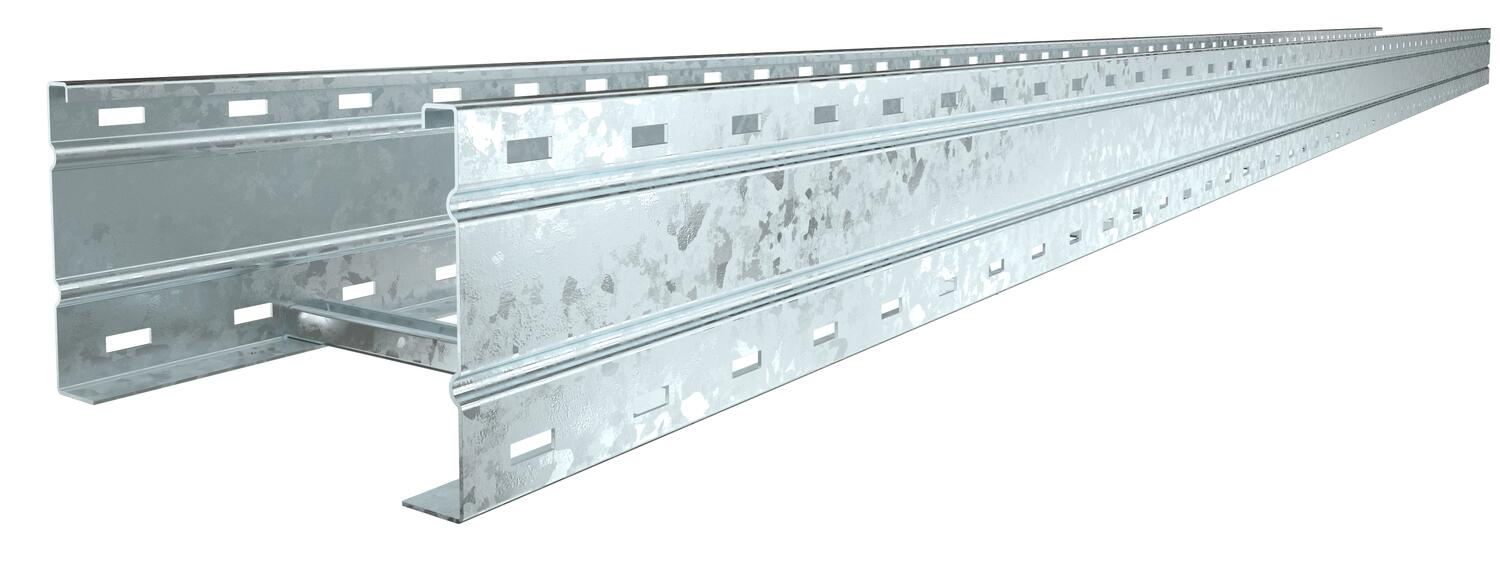

Tugevdatud kaabliredel küljekõrgusega 160mm, perforeeritud küljetalaga. Kaablite kinnitamine U-klambriga 2056.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Pikiühendus WRV 160 tuleb eraldi tellida.

  • Magnetiline varjestussummutus
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Tugevdatud kaabliredel, küljekõrgus 160 mm
  • Ava laius 16–17 mm
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)

Technical data

Mõõtmed

Pikkus6000 mm
Laius300 mm
Kõrgus160 mm
Mõõt L6000 mm
Mõõt B300 mm
Haruprao suurus16,50

Tehnilised andmed

Toimetagamineei
Külje perforatsioonjah
Pika sildega teostusjah
Kasulik ristlõige427 cm²
Roostevaba teras, peitsitudei
Kasulik ristlõige42700 mm²
Pulkade teostusPerforeerimata profiil
Pulga kinnitustäisneeditud
Mõõtmed160 x 300
ROHS vastavusjah
Tala paksus2 mm
Mõõde160x300x6000
PinnakateKuumtsingitud kastmismeetodil
MaterjalTeras
Värvtsink
TooteseeriaWKLG Series

Koormused

Tugedevaheline kaugus 3,0 m2,9 kN/m
Tugedevaheline kaugus 3,5 m2,59 kN/m
Tugedevaheline kaugus 4,0m2,3 kN/m
Tugedevaheline kaugus 4,5 m2,04 kN/m
Tugedevaheline kaugus 5,0 m1,8 kN/m
Tugedevaheline kaugus 6,0 m1,4 kN/m
Tugikaugus 7,0 m1 kN/m
Tugedevaheline kaugus 8,0 m0,7 kN/m
Tugevdatud kaabliredeli (tüüp WKLG 160) koormusdiagramm.

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta

Tugilaius m

Tala läbipaine mm lubatava kN/m juures

Koormusskeem katsetamisel

Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)

Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Environmental Data

CO2 jalajälg (GWP) hällist väravani17,4469 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)17,4469 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedjah
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Accessories

Süsteemi tarvikud
Type
WDRL 1116 30 DD

Smallest selling unit: 3 m

m

Item no. 6227716

Jätk FT
Type
WRVL 160 FT

Smallest selling unit: 2 Tükki

Tükki

Item no. 6227836

Nurkühendus 160 A2
Type
WRWVK 160 A2

Smallest selling unit: 2 Tükki

Tükki

Downloads

0 selected

Tooteleht (1)
Deklaratsioonid (5)
Sertifikaadid (1)
Juhised ja spikrid (2)
Toote pildid (3)
3D-andmete allalaadimised (2)
