Tugevdatud kaabliredel WKLG 160 A4

Tugevdatud kaabliredel WKLG 160 A4

Type WKLG 1620 A4
|
Item no. 6227170
|
EAN 4012195909965
Show all variants
Item no. / Type
Pikkus
Laius
Tala paksus

Smallest selling unit: 6 m

m

Description

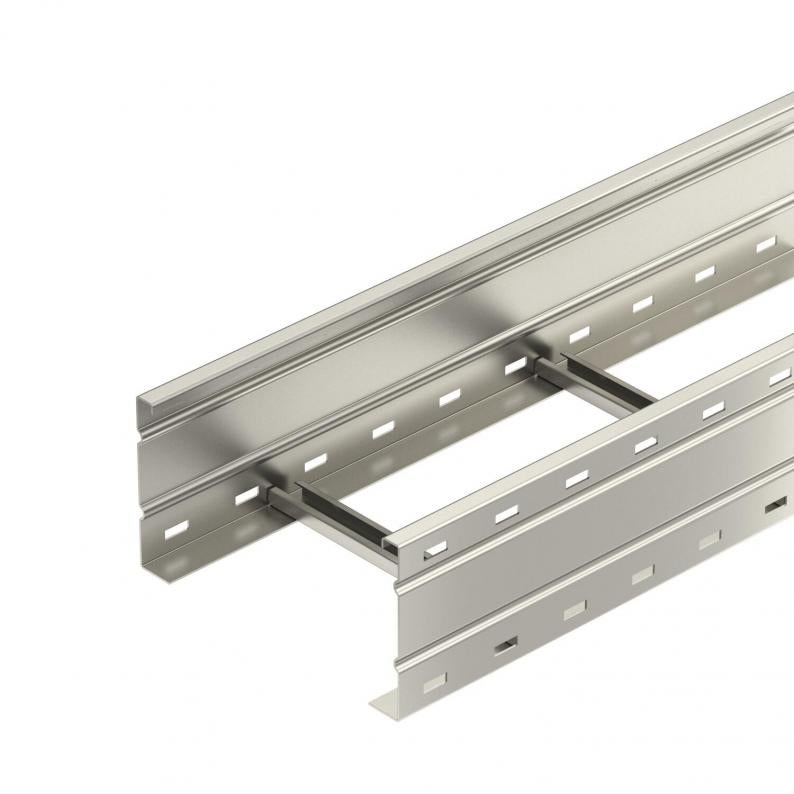

Perforeeritud küljetalaga 160 mm -kõrgusega tugevdatud kaabliredel. Kaablite kinnitamine U-klambriga 2056.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Pikiühendus WRV 160 tuleb eraldi tellida.

  • Magnetiline varjestussummutus
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Tugevdatud kaabliredel, küljekõrgus 160 mm
  • Ava laius 16–17 mm
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)

Technical data

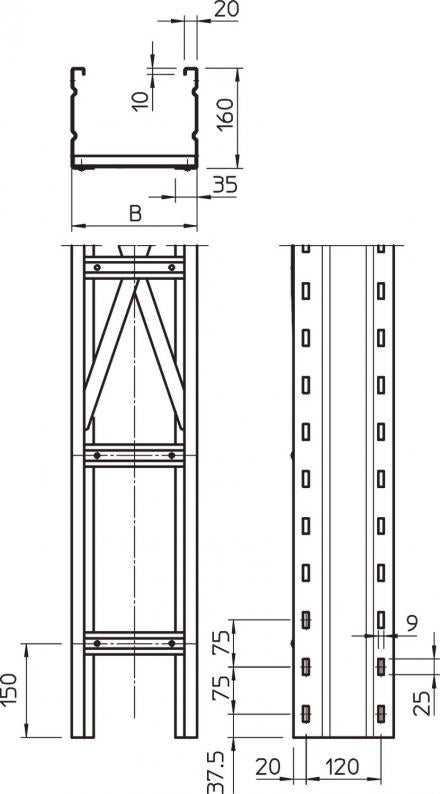

Mõõtmed

Pikkus6000 mm
Laius200 mm
Kõrgus160 mm
Mõõt L6000 mm
Mõõt B200 mm
Haruprao suurus16,50

Tehnilised andmed

Toimetagamineei
Külje perforatsioonjah
Pika sildega teostusjah
Kasulik ristlõige282 cm²
Roostevaba teras, peitsitudei
Kasulik ristlõige28200 mm²
Pulkade teostusPerforeerimata profiil
Külgprofiili teostusProfiil (avatud)
Pulga kinnitustäisneeditud
ROHS vastavusjah
Tala paksus2 mm
Mõõde160x200x6000
Pinnakatehele, järeltöödeldud
Materjalroostevaba teras 1.4571
Värvroostevaba teras
TooteseeriaWKLG Series

Koormused

Tugedevaheline kaugus 3,0 m2,9 kN/m
Tugedevaheline kaugus 3,5 m2,59 kN/m
Tugedevaheline kaugus 4,0m2,3 kN/m
Tugedevaheline kaugus 4,5 m2,04 kN/m
Tugedevaheline kaugus 5,0 m1,8 kN/m
Tugedevaheline kaugus 6,0 m1,4 kN/m
Tugikaugus 7,0 m1 kN/m
Tugedevaheline kaugus 8,0 m0,7 kN/m

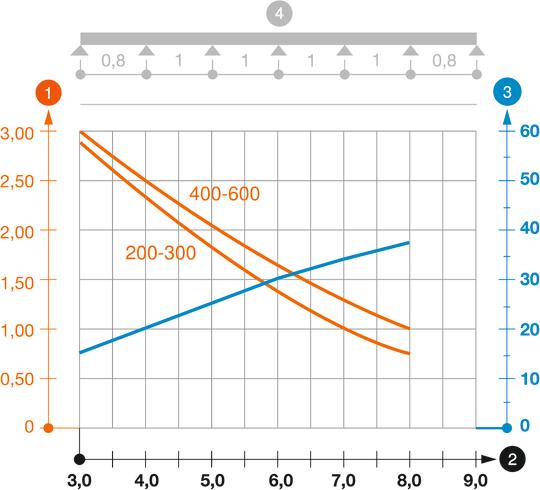

Tugevdatud kaabliredeli (tüüp WKLG 160) koormusdiagramm.

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta

Tugilaius m

Tala läbipaine mm lubatava kN/m juures

Koormusskeem katsetamisel

Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)

Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Environmental Data

CO2 jalajälg (GWP) hällist väravani36,664 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)36,664 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedjah
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Accessories

Paigalduse tarvikud
Süsteemi tarvikud
Type
KS KL A2

Smallest selling unit: 30 Tükki

Tükki

Downloads

0 selected

Tooteleht (1)
Kategooria ja brošüürid (1)
Deklaratsioonid (5)
Juhised ja spikrid (2)
Toote pildid (3)
3D-andmete allalaadimised (2)

Variants

Laius
WKLG 1620 A4
Item no.
6227170
Pikkus
6000
Laius
200
Toimetagamine
ei
Tala paksus
2
WKLG 1630 A4
Item no.
6227172
Pikkus
6000
Laius
300
Toimetagamine
ei
Tala paksus
2
WKLG 1640 A4
Item no.
6227174
Pikkus
6000
Laius
400
Toimetagamine
ei
Tala paksus
2
WKLG 1650 A4
Item no.
6227176
Pikkus
6000
Laius
500
Toimetagamine
ei
Tala paksus
2
WKLG 1660 A4
Item no.
6227178
Pikkus
6000
Laius
600
Toimetagamine
ei
Tala paksus
2
