Tugevdatud kaabliredel WKLG 110 FT

Tugevdatud kaabliredel WKLG 110 FT

Type WKLG 1120 FT
|
Item no. 6311059
|
EAN 4012196883332
Show all variants
Item no. / Type
Pikkus
Laius
Tala paksus

Smallest selling unit: 6 m

m

Description

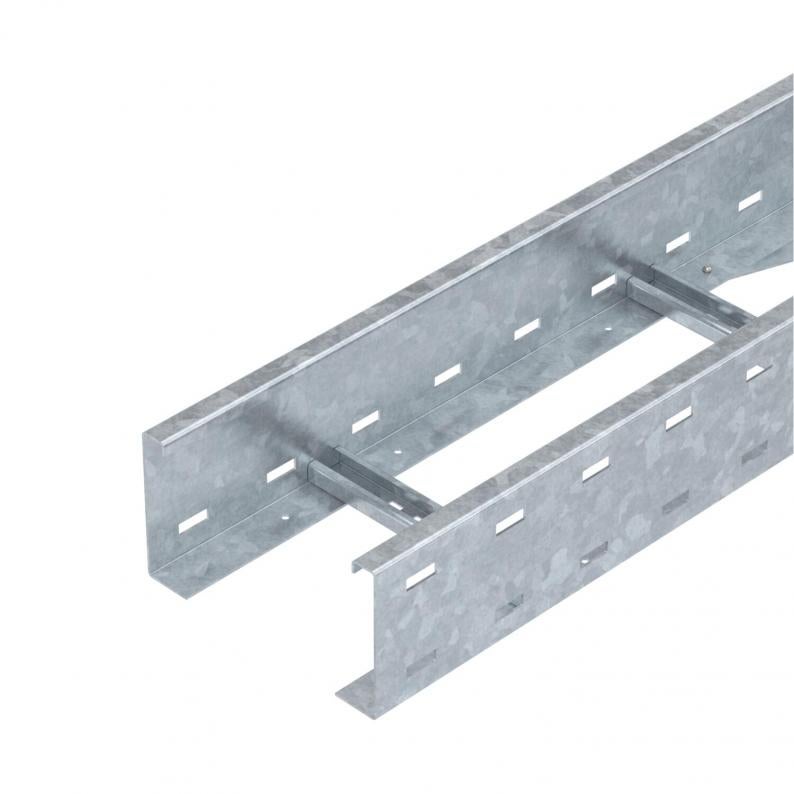

Perforeeritud küljetalaga ja 110 mm -kõrgusega tugevdatud kaabliredel. Kaablite kinnitamine U-klambriga 2056.


Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Pikiühendus WRVL 110 tuleb eraldi tellida.

  • Magnetiline varjestussummutus
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Tugevdatud kaabliredel, küljekõrgus 110 mm
  • Ava laius 16–17 mm
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)

Technical data

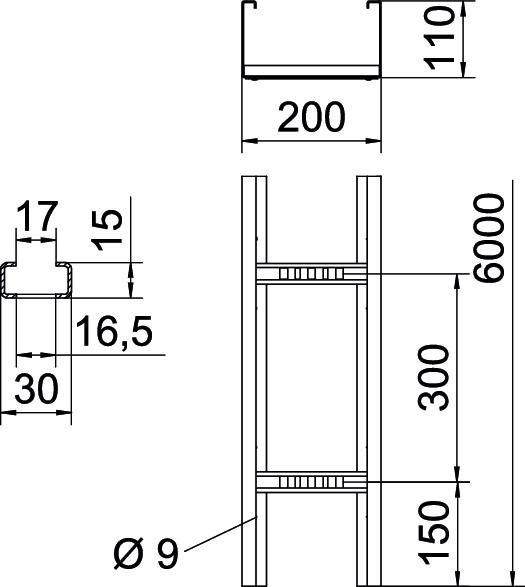

Mõõtmed

Pikkus6000 mm
Laius200 mm
Kõrgus110 mm
Mõõt L6000 mm
Mõõt B200 mm
Haruprao suurus17,00

Tehnilised andmed

Toimetagamineei
Külje perforatsioonjah
Pika sildega teostusjah
Kasulik ristlõige186 cm²
Roostevaba teras, peitsitudei
Kasulik ristlõige18600 mm²
Pulkade teostusPerforeeritud profiil
Külgprofiili teostusProfiil (avatud)
Pulga kinnitustäisneeditud
Mõõtmed110 x 200
ROHS vastavusjah
Tala paksus2 mm
Mõõde110x200x6000
PinnakateKuumtsingitud kastmismeetodil
MaterjalTeras
Värvtsink
TooteseeriaWKLG Series

Koormused

Tugedevaheline kaugus 3,0 m2,5 kN/m
Tugedevaheline kaugus 3,5 m1,98 kN/m
Tugedevaheline kaugus 4,0m1,6 kN/m
Tugedevaheline kaugus 4,5 m1,31 kN/m
Tugedevaheline kaugus 5,0 m1,1 kN/m
Tugedevaheline kaugus 6,0 m0,8 kN/m
Tugikaugus 7,0 m0,4 kN/m
Tugevdatud kaabliredeli WKLG 110 koormusdiagramm.

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta

Tugilaius m

Tala läbipaine mm lubatava kN/m juures

Koormusskeem katsetamisel

Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)

Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Environmental Data

CO2 jalajälg (GWP) hällist väravani12,6394 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)12,6394 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedjah
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Accessories

Süsteemi tarvikud
Type
WDRL 1116 20 DD

Smallest selling unit: 3 m

m

Item no. 6091180

Jätk FT
Type
WRVL 110 FT

Smallest selling unit: 2 Tükki

Tükki

Item no. 6310398

Kaitsekate
Type
SKHW 110 OR

Smallest selling unit: 20 Paar

Paar
