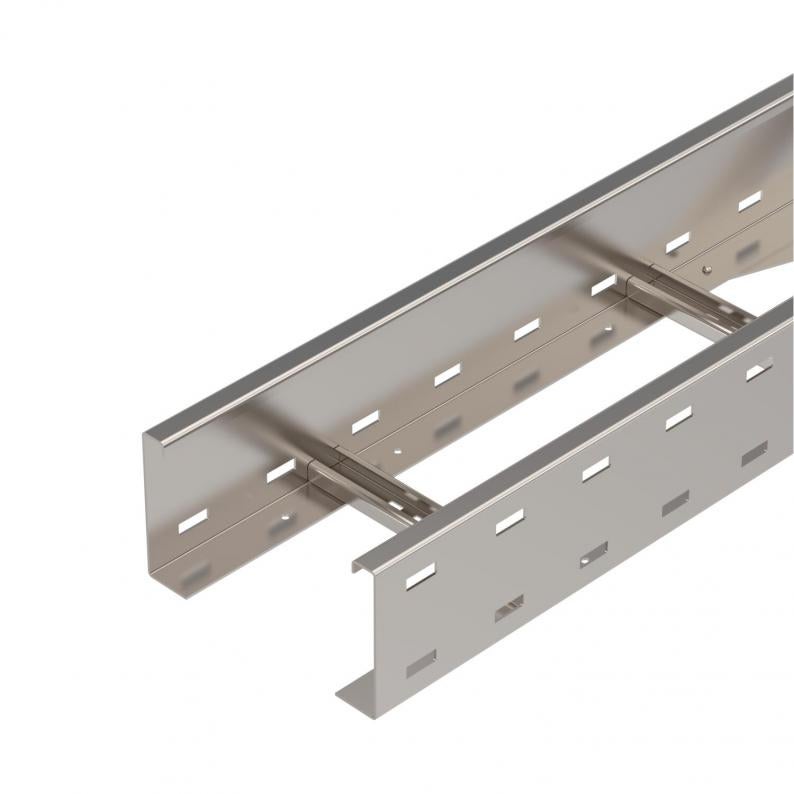

Tugevdatud kaabliredel WKLG 110 A2

Tugevdatud kaabliredel WKLG 110 A2

Type WKLG 1120 A2
|
Item no. 6311202
|
EAN 4012195037262
Show all variants
Item no. / Type
Pikkus
Laius
Tala paksus

Smallest selling unit: 6 m

m

Description

Perforeeritud küljetalaga ja 110 mm -kõrgusega tugevdatud kaabliredel. Kaablite kinnitamine U-klambriga 2056.


Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Pikiühendus WRVL 110 tuleb eraldi tellida.

  • Magnetiline varjestussummutus
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Tugevdatud kaabliredel, küljekõrgus 110 mm
  • Ava laius 16–17 mm
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)

Technical data

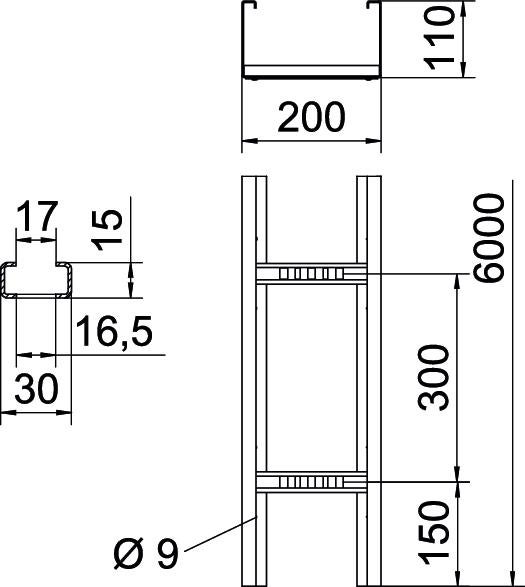

Mõõtmed

Pikkus6000 mm
Laius200 mm
Kõrgus110 mm
Mõõt L6000 mm
Mõõt B200 mm
Haruprao suurus17,00

Tehnilised andmed

Toimetagamineei
Külje perforatsioonjah
Pika sildega teostusjah
Kasulik ristlõige186 cm²
Roostevaba teras, peitsitudei
Kasulik ristlõige18600 mm²
Pulkade teostusPerforeeritud profiil
Külgprofiili teostusProfiil (avatud)
Pulga kinnitustäisneeditud
Mõõtmed110x200
ROHS vastavusjah
Tala paksus2 mm
Mõõde110x200x6000
Pinnakatehele, järeltöödeldud
MaterjalRoostevaba teras 1.4301
Värvroostevaba teras
TooteseeriaWKLG Series

Koormused

Tugedevaheline kaugus 3,0 m2,3 kN/m
Tugedevaheline kaugus 3,5 m1,9 kN/m
Tugedevaheline kaugus 4,0m1,6 kN/m
Tugedevaheline kaugus 4,5 m1,33 kN/m
Tugedevaheline kaugus 5,0 m1,1 kN/m
Tugedevaheline kaugus 6,0 m0,8 kN/m
Tugikaugus 7,0 m0,4 kN/m

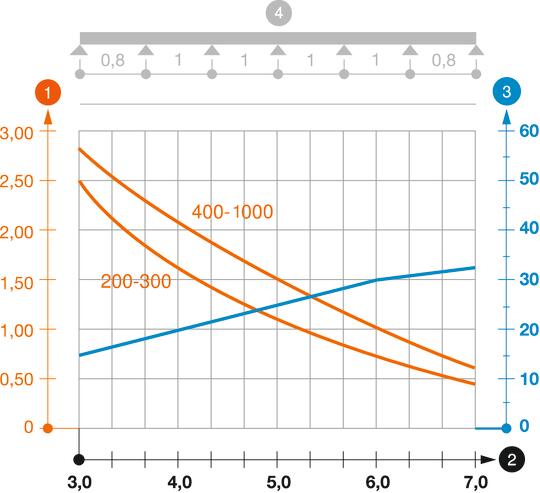

Tugevdatud kaabliredeli WKLG 110 koormusdiagramm.

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta

Tugilaius m

Tala läbipaine mm lubatava kN/m juures

Koormusskeem katsetamisel

Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)

Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Environmental Data

CO2 jalajälg (GWP) hällist väravani28,2061 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)28,2061 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedjah
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Accessories

Süsteemi tarvikud

Item no. 6227360

Kaas pöördriiviga A2
Type
WDRL 1116 20 A2

Smallest selling unit: 3 m

m

Item no. 6091229

Jätk A2
Type
WRVL 110 A2

Smallest selling unit: 2 Tükki

Tükki

Item no. 6091393

Nurkühendus A2
Type
WRWVK 110 A2

Smallest selling unit: 2 Tükki

Tükki

Downloads

0 selected

Tooteleht (1)
Kategooria ja brošüürid (1)
Deklaratsioonid (5)
Juhised ja spikrid (2)
Toote pildid (2)
3D-andmete allalaadimised (1)

Variants

Laius
WKLG 1120 A2
Item no.
6311202
Pikkus
6000
Laius
200
Toimetagamine
ei
Tala paksus
2
WKLG 1130 A2
Item no.
6311206
Pikkus
6000
Laius
300
Toimetagamine
ei
Tala paksus
2
WKLG 1140 A2
Item no.
6311210
Pikkus
6000
Laius
400
Toimetagamine
ei
Tala paksus
2
WKLG 1150 A2
Item no.
6311214
Pikkus
6000
Laius
500
Toimetagamine
ei
Tala paksus
2
WKLG 1160 A2
Item no.
6311218
Pikkus
6000
Laius
600
Toimetagamine
ei
Tala paksus
2
