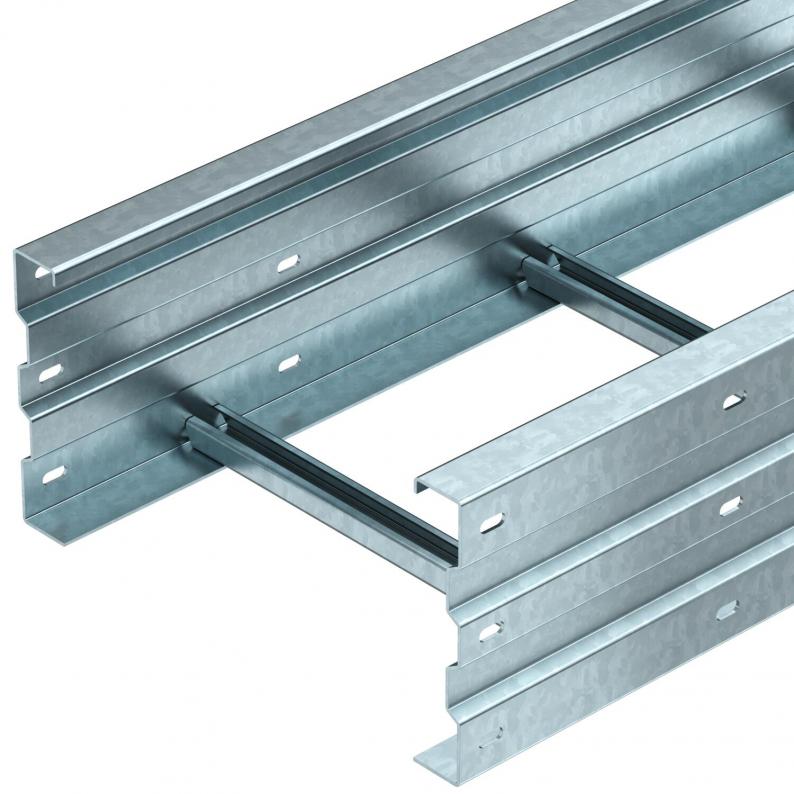

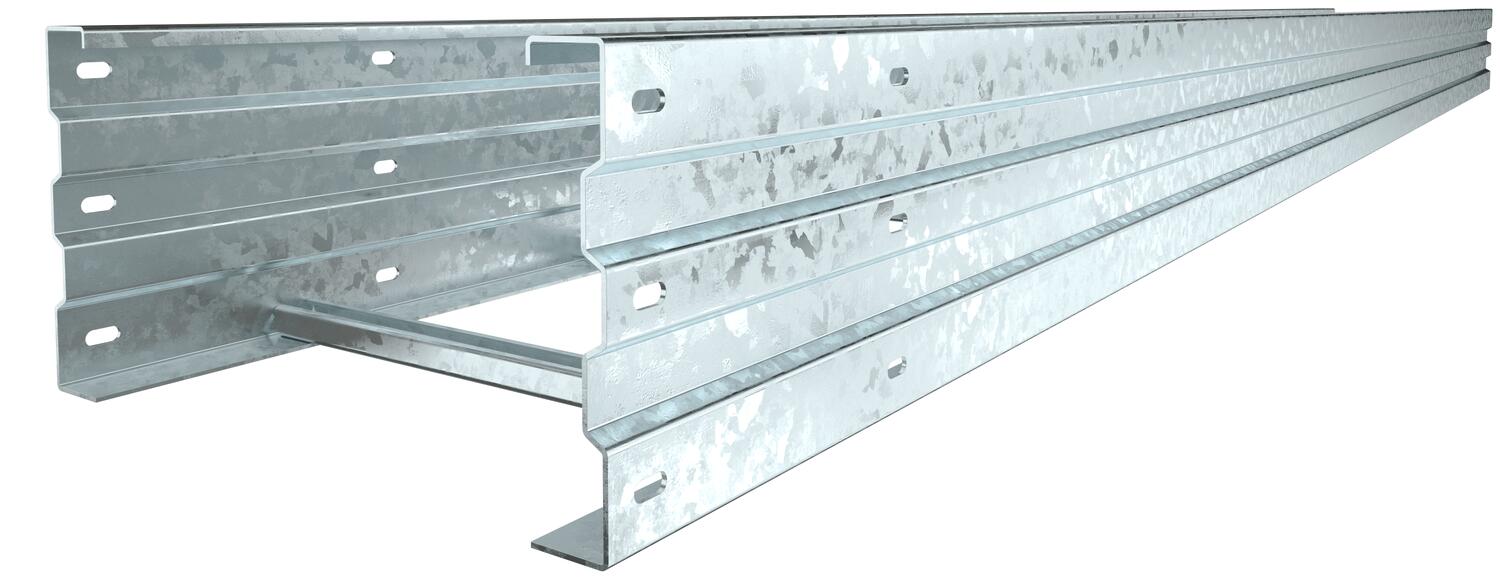

Tugevdatud kaabliredel WKL 200 FT

Tugevdatud kaabliredel WKL 200 FT

Type WKL 2020 FT
|
Item no. 6232102
|
EAN 4012196614844
Show all variants
Item no. / Type
Pikkus
Laius
Tala paksus

Smallest selling unit: 6 m

m

Description

WDL 200 = tugevdatud kaabliredel 200 mm küljekõrgusega.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Jätk WRV 200 tuleb eraldi tellida.

  • Magnetiline varjestussummutus
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Tugevdatud kaabliredel, küljekõrgus 200 mm
  • Ava laius 16–17 mm
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)

Technical data

Mõõtmed

Pikkus6000 mm
Laius200 mm
Kõrgus200 mm
Mõõt L6000 mm
Mõõt B200 mm
Haruprao suurus17,00

Tehnilised andmed

Toimetagamineei
Külje perforatsioonjah
Pika sildega teostusjah
Kasulik ristlõige344 cm²
Roostevaba teras, peitsitudei
Kasulik ristlõige34400 mm²
Pulkade teostusPerforeerimata profiil
Pulga kinnituskeevitatud
Mõõtmed200x200
ROHS vastavusjah
Tala paksus2,5 mm
Mõõde200x200x6000
PinnakateKuumtsingitud kastmismeetodil
MaterjalTeras
Värvtsink
TooteseeriaWKL-Serie

Koormused

Tugedevaheline kaugus 6,0 m3 kN/m
Tugikaugus 7,0 m2,5 kN/m
Tugedevaheline kaugus 8,0 m2 kN/m
Tugedevaheline kaugus 9,0 m1,4 kN/m
Tugedevaheline kaugus 10,0 m1 kN/m

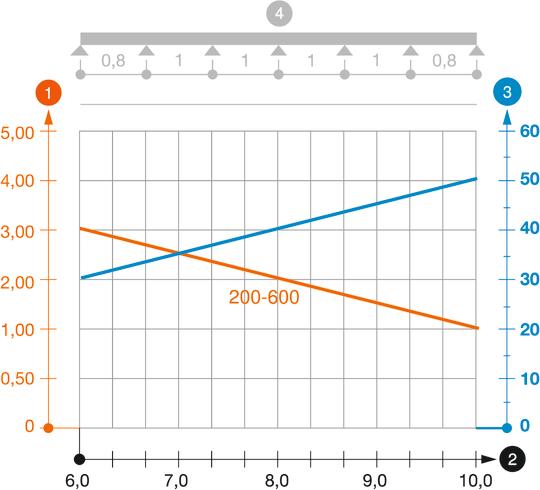

Tugevdatud kaabliredeli (tüüp WKL 200) koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta

Tugilaius m

Tala läbipaine mm lubatava kN/m juures

Koormusskeem katsetamisel

Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)

Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Environmental Data

CO2 jalajälg (GWP) hällist väravani26,6429 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)26,6429 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedjah
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Accessories

Süsteemi tarvikud

Item no. 6232402

Kaas pöördriiviga DD
Type
WKLD 2020 DD

Smallest selling unit: 3 m

m

Item no. 6232507

Pikiühendus
Type
WRV 200 FT

Smallest selling unit: 4 Tükki

Tükki

Type
WRWV 200 I FT

Smallest selling unit: 4 Tükki

Tükki

Downloads

0 selected

Tooteleht (1)
Deklaratsioonid (5)
Juhised ja spikrid (2)
Toote pildid (3)
3D-andmete allalaadimised (2)

Variants

Laius
WKL 2020 FT
Item no.
6232102
Pikkus
6000
Laius
200
Toimetagamine
ei
Tala paksus
2,5
WKL 2030 FT
Item no.
6232104
Pikkus
6000
Laius
300
Toimetagamine
ei
Tala paksus
2,5
WKL 2040 FT
Item no.
6232106
Pikkus
6000
Laius
400
Toimetagamine
ei
Tala paksus
2,5
WKL 2050 FT
Item no.
6232108
Pikkus
6000
Laius
500
Toimetagamine
ei
Tala paksus
2,5
WKL 2060 FT
Item no.
6232110
Pikkus
6000
Laius
600
Toimetagamine
ei
Tala paksus
2,5
