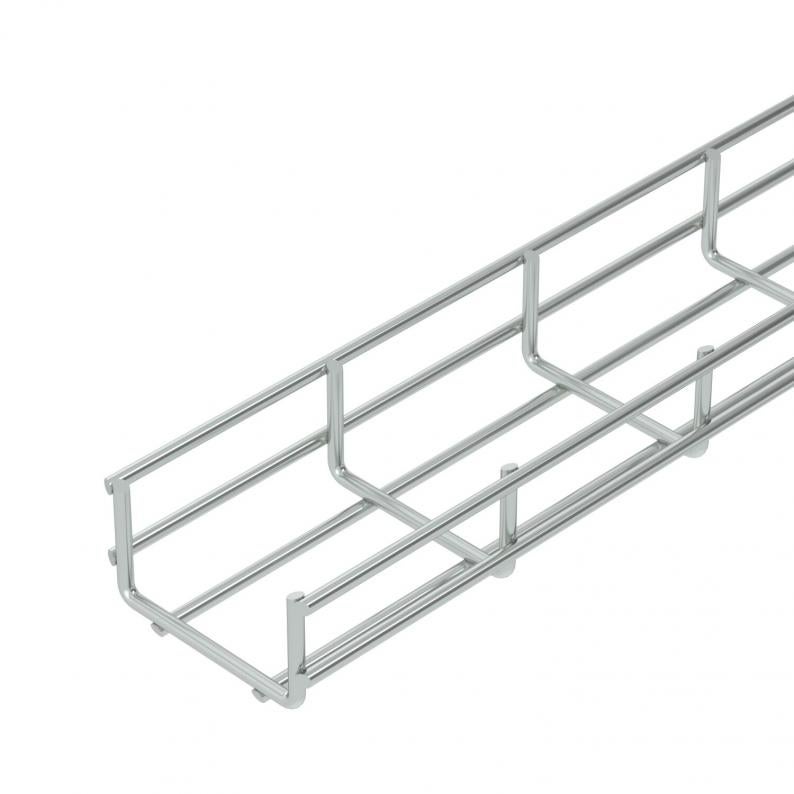

Tugeva konstruktsiooniga korvrenn SGR 55 G
Type SGR 55 100 G
|Item no. 6005470
|EAN 4012196397778
Item no. / Type
Pikkus
Laius
Kõrgus
Kasulik ristlõige
Traadi läbimõõt
Smallest selling unit: 3 m
3m
m
Description
Korvrenn punktkeevitatud terastraatidest, küljekõrgus 55 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Ava suurus on 50 x 100 mm.
Roostevabast terasest versioon tellimisel.
Technical data
Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 55 mm |
| Mõõt B | 100 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Ühenduse teostus | ilma jätkuelemendita |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 40 cm² |
| Roostevaba teras, peitsitud | ei |
| Kasulik ristlõige | 4000 mm² |
| Profiili kuju | U-kuju |
| Traadi läbimõõt | 6 mm |
| Mõõde | 55x100x3000 |
| Pinnakate | galvaaniliselt tsingitud |
| Materjal | Teras |
| Värv | tsink |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | kruvitud |
Koormused
| Tugedevaheline kaugus 1,0 m | 2 kN/m |
|---|---|
| Tugedevaheline kaugus 1,5 m | 1,15 kN/m |
| Tugedevaheline kaugus 2,0 m | 0,75 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,4 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 3,2694 kg CO2e / 1 Meeter |
|---|
Accessories
Paigalduse tarvikud
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (4)
Deklaratsioonid (4)
Sertifikaadid (1)
Juhised ja spikrid (2)
Toote pildid (3)
Variants
Type
Pikkus
Laius
Kõrgus
Toimetagamine
Kasulik ristlõige
Traadi läbimõõt
Item no.
SGR 55 100 G
3000
100
55
ei
40
6
6005470
SGR 55 150 G
3000
150
55
ei
63
6
6005472
SGR 55 200 G
3000
200
55
ei
87
6
6005474

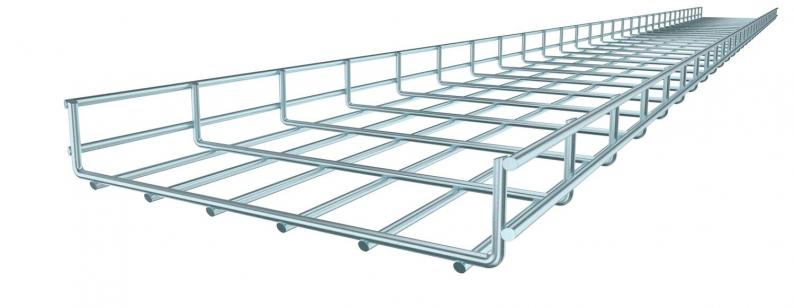

SGR 55 300 G
3000
300
55
ei
129
6
6005476
SGR 55 400 G
3000
400
55
ei
175
6
6005478
SGR 55 500 G
3000
500
55
ei
220
6
6005480
SGR 55 600 G
3000
600
55
ei
265
6
6005482
