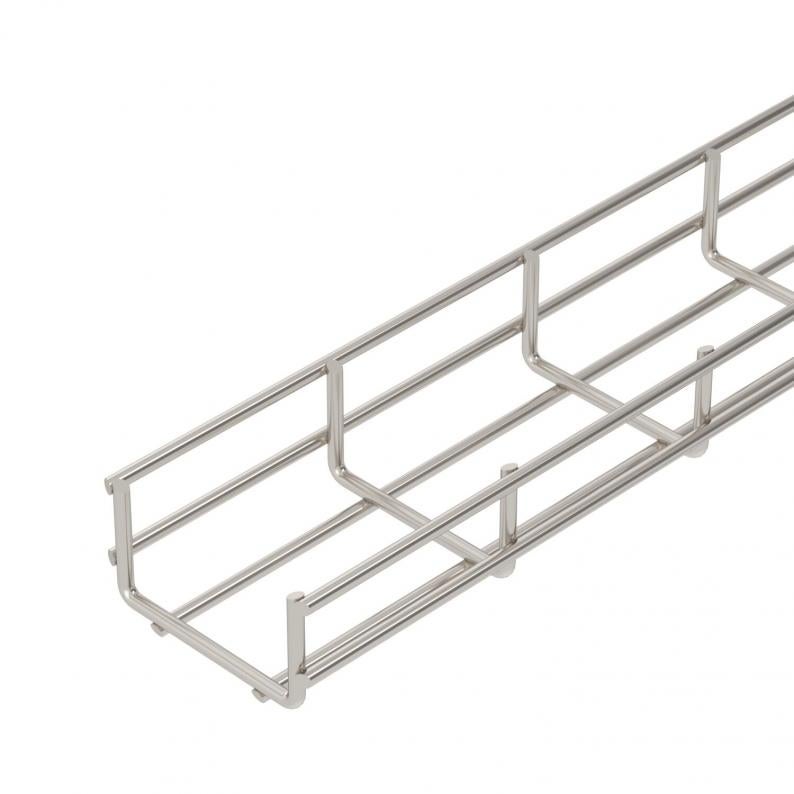

Tugeva konstruktsiooniga korvrenn SGR 55 A2
Type SGR 55 100 A2
|Item no. 6000909
|EAN 4012196622108
Item no. / Type
Pikkus
Laius
Kõrgus
Kasulik ristlõige
Traadi läbimõõt
Smallest selling unit: 3 m
3m
m
Description

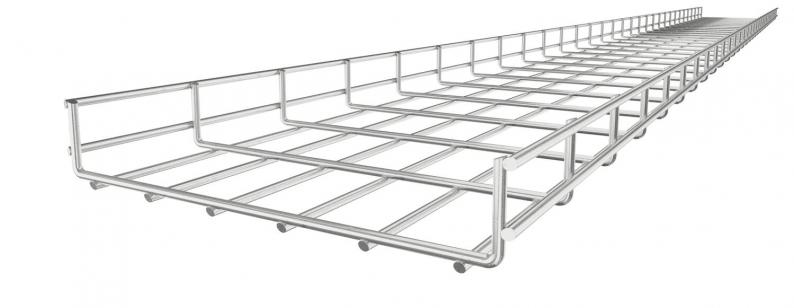

Korvrenn punktkeevitatud terastraatidest, küljekõrgus 55 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Ava suurus on 50 x 100 mm.
Technical data

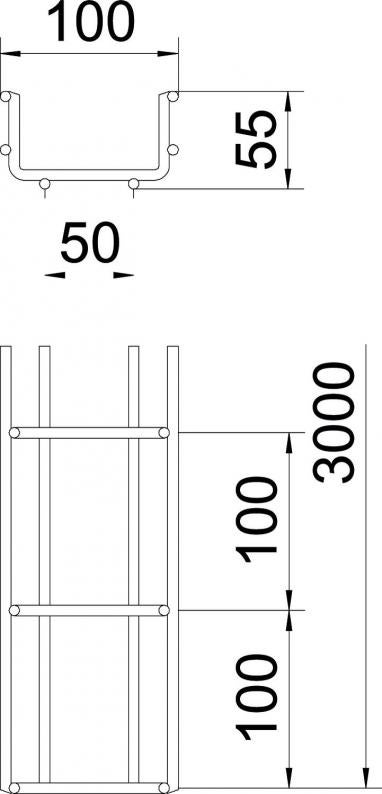

Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 55 mm |
| Mõõt B | 100 mm |
Tehnilised andmed
| Ühenduse teostus | ilma jätkuelemendita |
|---|---|
| Kasulik ristlõige | 40 cm² |
| Kasulik ristlõige | 4000 mm² |
| Profiili kuju | U-kuju |
| Traadi läbimõõt | 6 mm |
| Mõõde | 55x100x3000 |
| Pinnakate | hele, järeltöödeldud |
| Materjal | Roostevaba teras 1.4301 |
| Värv | roostevaba teras |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | kruvitud |
Koormused
| Tugedevaheline kaugus 1,0 m | 2 kN/m |
|---|---|
| Tugedevaheline kaugus 1,5 m | 1,15 kN/m |
| Tugedevaheline kaugus 2,0 m | 0,75 kN/m |
| Tugedevaheline kaugus 2,5 m | 0,5 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,4 kN/m |

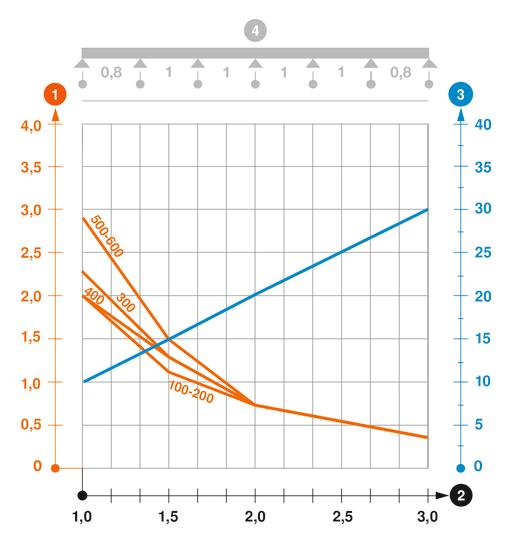

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 8,521 kg CO2e / 1 Meeter |
|---|
Accessories
Paigalduse tarvikud
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (5)
Deklaratsioonid (4)
Juhised ja spikrid (2)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Kõrgus
Kasulik ristlõige
Traadi läbimõõt
Item no.
SGR 55 100 A2
3000
100
55
40
6
6000909
SGR 55 150 A2
3000
150
55
63
6
6000913
SGR 55 200 A2
3000
200
55
87
6
6000917
SGR 55 300 A2
3000
300
55
129
6
6000925
SGR 55 400 A2
3000
400
55
175
6
6000933
SGR 55 500 A2
3000
500
55
220
6
6000941
SGR 55 600 A2
3000
600
55
265
6
6000958
