Tugev korvrenn SGR 155 FT
Type SGR 155 300 FT
|Item no. 6003692
|EAN 4012195380276
Item no. / Type
Pikkus
Laius
Kõrgus
Kasulik ristlõige
Traadi läbimõõt
Smallest selling unit: 3 m
3m
m
Description

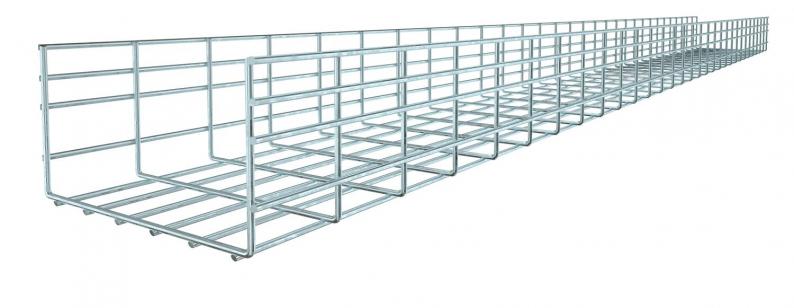

Korvrenn punktkeevitatud terastraatidest, küljekõrgus 155 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.

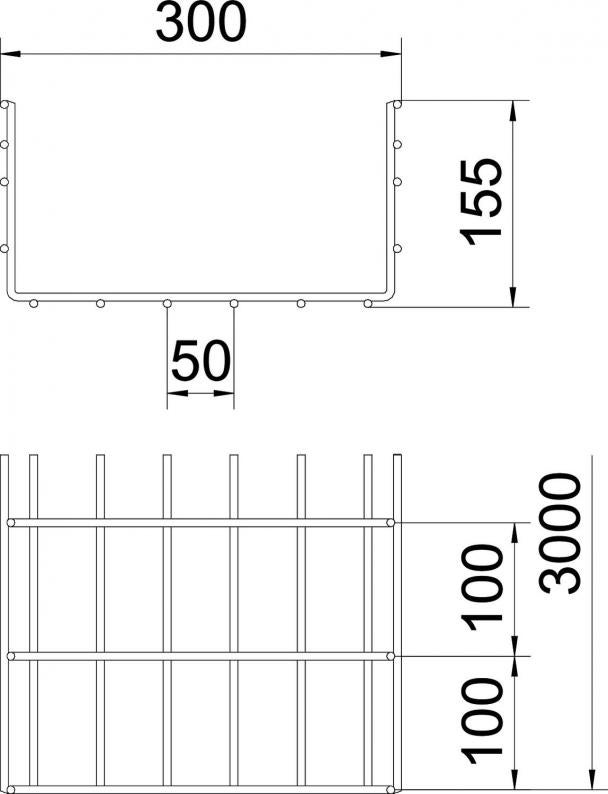

Silmasuurus on 50 x 100 mm.
Technical data
Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 300 mm |
| Kõrgus | 155 mm |
| Mõõt B | 300 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Ühenduse teostus | ilma jätkuelemendita |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 438 cm² |
| Roostevaba teras, peitsitud | ei |
| Kasulik ristlõige | 34800 mm² |
| Integreeritud eraldusriiul | ilma |
| Kruvideta ühendus | ei |
| Profiili kuju | U-kuju |
| Traadi läbimõõt | 6 mm |
| Mõõde | 155x300x3000 |
| Pinnakate | Kuumtsingitud kastmismeetodil |
| Materjal | Teras |
| Värv | tsink |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | kruvitud |
Koormused
| Tugedevaheline kaugus 1,0 m | 4,1 kN/m |
|---|---|
| Tugedevaheline kaugus 1,5 m | 2,4 kN/m |
| Tugedevaheline kaugus 2,0 m | 1,55 kN/m |
| Tugedevaheline kaugus 2,5 m | 1,13 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,95 kN/m |
| Tugedevaheline kaugus 3,5 m | 0,84 kN/m |
| Tugedevaheline kaugus 4,0m | 0,6 kN/m |

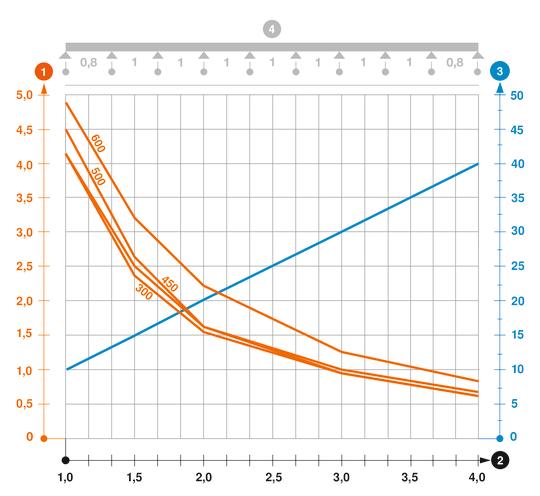

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 9,0597 kg CO2e / 1 Meeter |
|---|
Accessories
Paigalduse tarvikud
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (4)
Deklaratsioonid (4)
Sertifikaadid (1)
Juhised ja spikrid (2)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Kõrgus
Toimetagamine
Kasulik ristlõige
Traadi läbimõõt
Item no.
SGR 155 300 FT
3000
300
155
ei
438
6
6003692
SGR 155 450 FT
3000
450
155
ei
663
6
6003695
SGR 155 500 FT
3000
500
155
ei
738
6
6003696
SGR 155 600 FT
3000
600
155
ei
888
6
6003698
