Tugev korvrenn SGR 105 FT
Type SGR 105 150 FT
|Item no. 6003175
|EAN 4012196397716
Item no. / Type
Pikkus
Laius
Kõrgus
Kasulik ristlõige
Traadi läbimõõt
Smallest selling unit: 3 m
3m
m
Description
Korvrenn punktkeevitatud terastraatidest, küljekõrgus 105 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.

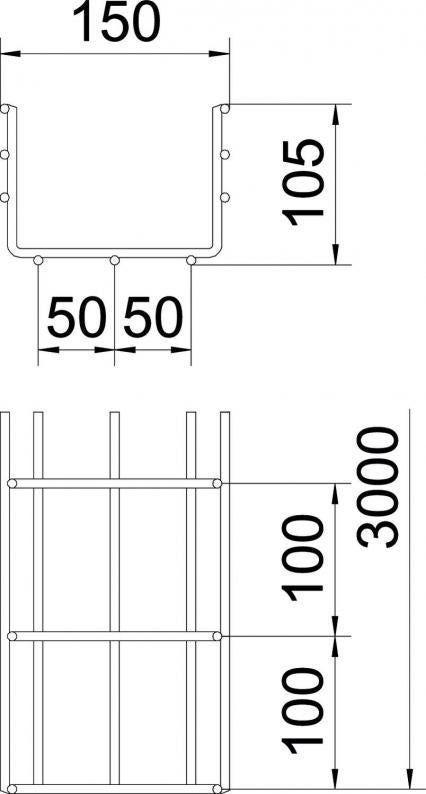

Ava suurus on 50 x 100 mm.
Technical data
Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 150 mm |
| Kõrgus | 105 mm |
| Mõõt B | 150 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Ühenduse teostus | ilma jätkuelemendita |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 130 cm² |
| Roostevaba teras, peitsitud | ei |
| Kasulik ristlõige | 13000 mm² |
| Profiili kuju | U-kuju |
| Traadi läbimõõt | 6 mm |
| Mõõde | 105x150x3000 |
| Pinnakate | Kuumtsingitud kastmismeetodil |
| Materjal | Teras |
| Värv | tsink |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | kruvitud |
Koormused
| Tugedevaheline kaugus 1,0 m | 3,1 kN/m |
|---|---|
| Tugedevaheline kaugus 1,5 m | 1,75 kN/m |
| Tugedevaheline kaugus 2,0 m | 1,15 kN/m |
| Tugedevaheline kaugus 2,5 m | 0,79 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,6 kN/m |
| Tugedevaheline kaugus 3,5 m | 0,5 kN/m |
| Tugedevaheline kaugus 4,0m | 0,4 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 5,5494 kg CO2e / 1 Meeter |
|---|
Accessories
Paigalduse tarvikud
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (4)
Deklaratsioonid (4)
Sertifikaadid (1)
Juhised ja spikrid (2)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Kõrgus
Toimetagamine
Kasulik ristlõige
Traadi läbimõõt
Item no.
SGR 105 150 FT
3000
150
105
ei
130
6
6003175
SGR 105 200 FT
3000
200
105
ei
175
6
6003214
SGR 105 300 FT
3000
300
105
ei
268
6
6003309
SGR 105 400 FT
3000
400
105
ei
363
6
6003402
SGR 105 500 FT
3000
500
105
ei
459
6
6003515
SGR 105 600 FT
3000
600
105
ei
554
6
6003616
Laius
Kasulik ristlõige
SGR 105 150 FT
Item no.
6003175
Pikkus
3000
Laius
150
Kõrgus
105
Toimetagamine
ei
Kasulik ristlõige
130
Traadi läbimõõt
6
SGR 105 200 FT
Item no.
6003214
Pikkus
3000
Laius
200
Kõrgus
105
Toimetagamine
ei
Kasulik ristlõige
175
Traadi läbimõõt
6
SGR 105 300 FT
Item no.
6003309
Pikkus
3000
Laius
300
Kõrgus
105
Toimetagamine
ei
Kasulik ristlõige
268
Traadi läbimõõt
6
SGR 105 400 FT
Item no.
6003402
Pikkus
3000
Laius
400
Kõrgus
105
Toimetagamine
ei
Kasulik ristlõige
363
Traadi läbimõõt
6
SGR 105 500 FT
Item no.
6003515
Pikkus
3000
Laius
500
Kõrgus
105
Toimetagamine
ei
Kasulik ristlõige
459
Traadi läbimõõt
6
SGR 105 600 FT
Item no.
6003616
Pikkus
3000
Laius
600
Kõrgus
105
Toimetagamine
ei
Kasulik ristlõige
554
Traadi läbimõõt
6
