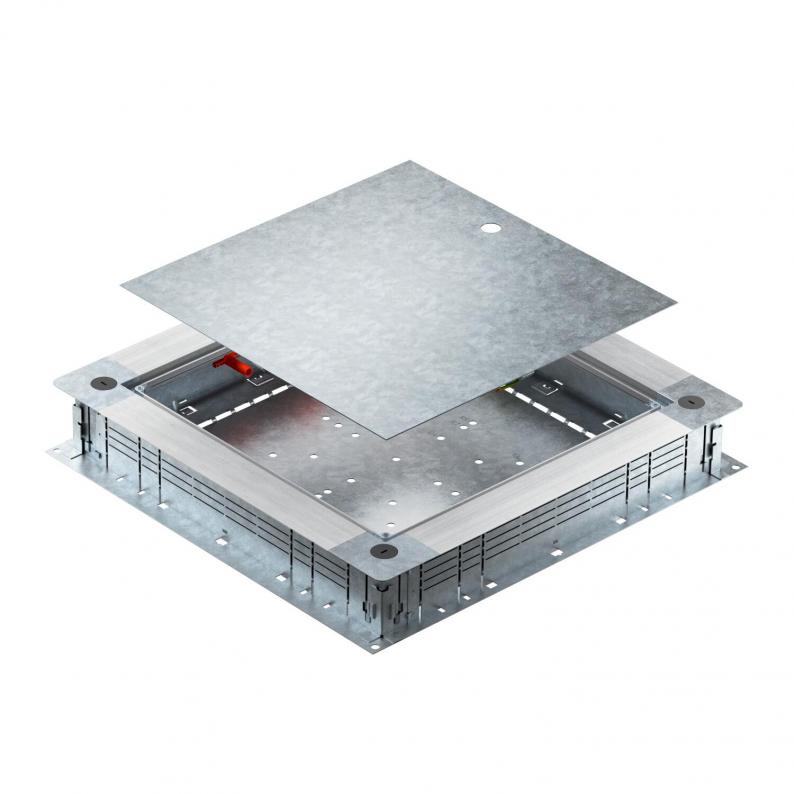

Süvistuskarp UZD350-4
Type UZD350-4
|Item no. 7410023
|EAN 4012197375355
Item no. / Type
Min tasanduskihi kõrgus
Max tasanduskihi kõrgus
Nimiväärtus
Min kanalikõrgus
Max kanalikõrgus
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Süvistuskarp rist- ja haruühendusteks tasanduskihiga kaetud põrandasiseste paigalduskanalite jaoks terasplekist külgseintega. Põrandakarpide paigaldamiseks paigaldusraamile (eraldi tellitav). Võimalik sujuv kiirnivelleerimine tasanduskihi kõrgusele 80 - 160 mm. Tasanduskihi saab tihedalt serva vastu paigaldada. Heli edasikandumise eraldusvõimalusega pärast tasanduskihi paigaldamist ja koos süsteemitarvikutega kasutatav ka suurte koormuste korral. Kaablite ja juhtmete sisseviimine 2-osalise EÜK-kanaliga.
Technical data
Mõõtmed
| Pikkus | 480 mm |
|---|---|
| Laius | 500 mm |
| Kõrgus | 80 mm |
| Mõõt A | 480 mm |
| Mõõt B | 500 mm |
| Mõõt b | 383 mm |
| Mõõt a | 362 mm |
Tehnilised andmed
| Min tasanduskihi kõrgus | 80 mm |
|---|---|
| Max tasanduskihi kõrgus | 160 mm |
| kaane mudel | universaalne |
| Min joondusvahemik | 80 mm |
| Max joondusvahemik | 160 mm |
| Tasanduskihi miinimumpaksus | 80 |
| Sobib pealt kaetavale põrandaspaigalduskanalile | jah |
| Sobib põranda tasapinnas suletud põrandaspaigalduskanalile | ei |
| Kanali min laius | 190 mm |
| Max kanali laius | 350 mm |
| Põrandapealse paagi paigaldusava | ei |
| Paigaldatavate seadmete arv | 1 |
| Tihendi paigaldusvõimalus | jah |
| Lahtisidestatav | jah |
| Põhjaplekk | jah |
| Sobib põrandasisesele paigalduskanalile | jah |
| Paigaldusseadme paigaldusava | ruudukujuline |
| Toruühendusele | ei |
| Nimiväärtus | 350 mm |
| Kaitseaste (IP) kasutuses olekus | IP20 |
| Min kanalikõrgus | 28 mm |
| Max kanalikõrgus | 58 mm |
| Mõõde | 500x480x80 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 29,5817 kg CO2e / 1 Tükk |
|---|
Accessories
Süsteemi tarvikud
Paigalduse tarvikud
Article
Type
Item no.
Amount
Item no. 7400505
Paigaldusraam 350, nimisuurus 4Type
DUG 350-3 4
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Item no. 7400509
Paigaldusraam 350, nimisuurus 6Type
DUG 350-3 6
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (3)
Deklaratsioonid (3)
Sertifikaadid (1)
Juhised ja spikrid (3)
Toote pildid (2)
3D-andmete allalaadimised (1)
Variants
Type
Min tasanduskihi kõrgus
Max tasanduskihi kõrgus
kaane mudel
Paigaldusseadme paigaldusava
Nimiväärtus
Min kanalikõrgus
Max kanalikõrgus
Item no.
UZD350-4
80
160
universaalne
ruudukujuline
350
28
58
7410023
UZD350-4 SO
115
160
universaalne
ruudukujuline
350
28
58
7410011
Min tasanduskihi kõrgus
UZD350-4
Item no.
7410023
Min tasanduskihi kõrgus
80
Max tasanduskihi kõrgus
160
kaane mudel
universaalne
Paigaldusseadme paigaldusava
ruudukujuline
Nimiväärtus
350
Min kanalikõrgus
28
Max kanalikõrgus
58
UZD350-4 SO
Item no.
7410011
Min tasanduskihi kõrgus
115
Max tasanduskihi kõrgus
160
kaane mudel
universaalne
Paigaldusseadme paigaldusava
ruudukujuline
Nimiväärtus
350
Min kanalikõrgus
28
Max kanalikõrgus
58
