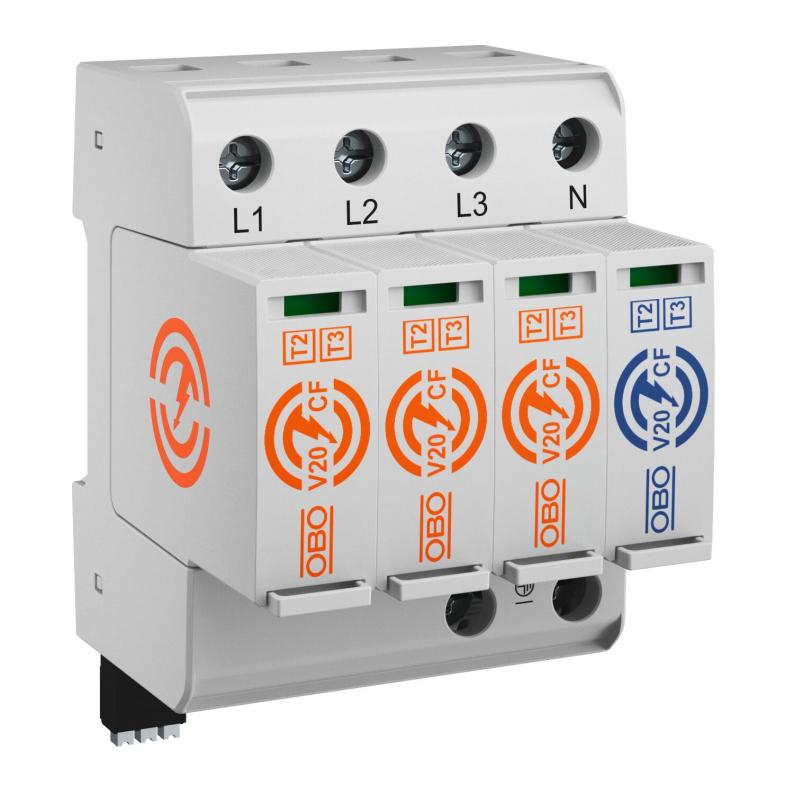

Surge arrester V20 with integrated pre-fuse
Type V20-CF-3+1FS-300
|Item no. 5095257
|EAN 4012197504960
Item no. / Type
5095257 / V20-CF-3+1FS-300
kaitseklass
IP20
Pooluste teostus
3+N/PE
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Surge arrester, type 2+3
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
Technical data
Mõõtmed
| Pikkus | 75 mm |
|---|---|
| Laius | 72 mm |
| Kõrgus | 105 mm |
Tehnilised andmed
| Pooluste arv | 4 |
|---|---|
| võrguvorm | muu |
| väljapuhuv | ei |
| Seadme signalisatsioon | optiline |
| kaitseklass | IP20 |
| Suurim talitluspinge (L-N) | 300 V |
| Suurim talitluspinge (N_PE) | 305 V |
| Impulssvoolu nimiväärtus (8/20 µs) [L-N] | 20 kA |
| Impulssvoolu nimiväärtus (8/20 µs) [N-PE] | 40 kA |
| Suurim lahendusvool (8/20 μs) [L-N] | 40 kA |
| Suurim lahendusvool (8/20 μs) [N-PE] | 65 kA |
| Testiklass, tüüp 1 | ei |
| Signaalkontaktiga | jah |
| Testiklass, tüüp 2 | jah |
| Tunnusvool AC (50/60 Hz) | 230 V |
| Integreeritud eelkaitse | jah |
| Kaitsetase [L-N] | ≤1,5 |
| Suurim talitluspinge AC | 300 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 20 kA |
| Pooluste teostus | 3+N/PE |
| Paigaldusviis | 35 mm DIN-latt |
| Sobib kasutamiseks välistingimustes | ei |
| Jääkpinge [L-N] @ 5 kA | 1,15 kV |
| Lülitusvõimsus AC | 230 V; 0,5 A |
| Lülitusvõimsus DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Lühisekindlus max võrgupoolse ülepingekaitse korral | 50 kA eff |
| TOV-pinge [L-N] – withstand mode – 5 s | 337 V |
| TOV-pinge [L-N] – fail safe mode – 120 min | 442 V |
| TOV-pinge [N-PE] – withstand mode – 200 ms | 1200 V |
| Lühisekindel | jah |
| Võrgu tüüp, DC | ei |
| Võrgu tüüp, IT | ei |
| Võrgu tüüp, TN | ei |
| Võrgu tüüp, TN-C | ei |
| Võrgu tüüp, TN-C-S | jah |
| Võrgu tüüp, TN-S | jah |
| Võrgu tüüp, TT | jah |
| Võrgu tüüp, muu | ei |
| Pöördemoment | 4,5 Nm |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 2+3 |
| Järgvoolu kustutusvõime (eff) [N-PE] | 0,1 kA |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 85 °C |
| Mõõde | 300V |
| Max õhuniiskus | 95 % |
| Min õhuniiskus | 5 % |
Ühendusvõimalused
| Peene painduva juhtme min läbilõige | 2,5 mm² |
|---|---|
| Peene paindliku juhtme max läbilõige | 35 mm² |
| FM-kontaktid | Veksel |
| FM-klemmide min läbilõige | 0,25 mm² |
| FM-klemmide max läbilõige | 1,5 mm² |
| FM-klemmide min läbilõige | 23 AWG |
| FM-klemmide max läbilõige | 16 AWG |
| Lahendusvool (8/20 µs) [kokku] | 65 kA |
| Peene painduva juhtme min läbilõige | 16 AWG |
| Peene paindliku juhtme max läbilõige | 4 AWG |
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 2,5 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 35 mm² |
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 16 AWG |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 2 AWG |
