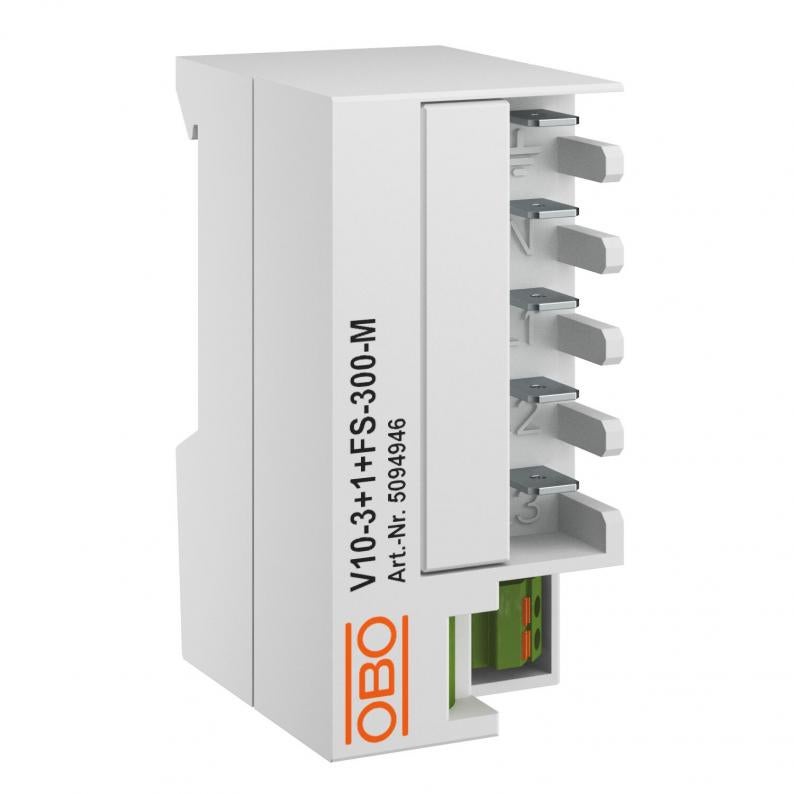

Surge arrester V10 – Mini
Type V10-3+1+FS-300-M
|Item no. 5094946
|EAN 4012197504922
Item no. / Type
5094946 / V10-3+1+FS-300-M
kaitseklass
IP20
Pooluste teostus
3+N/PE
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Liigpingekaitseseade, kompaktmoodul, tüüp 2+3
• liigpingekaitse alamjaoturis VDE 0100-443 (IEC 60364-4-44) alusel
• lahendusvool kuni 60 kA (8/20) kokku
• integreeritud 3+1-lahendus TN- ja TT-võrgu-süsteemidele 45 mm laiusel moodulil
• võimas varistor-tehnika
• termilise ja dünaamilise lahutusseadmega ja optilise funktsiooninäidikuga
• valikuliselt akustilise signaliseerimisega -AS või kaugsignaliseerimine -FS
Kasutamine: alam-/tasemejaotus, 3-faasilise vooluga töötavate seadmete kaitseks.
• liigpingekaitse alamjaoturis VDE 0100-443 (IEC 60364-4-44) alusel
• lahendusvool kuni 60 kA (8/20) kokku
• integreeritud 3+1-lahendus TN- ja TT-võrgu-süsteemidele 45 mm laiusel moodulil
• võimas varistor-tehnika
• termilise ja dünaamilise lahutusseadmega ja optilise funktsiooninäidikuga
• valikuliselt akustilise signaliseerimisega -AS või kaugsignaliseerimine -FS
Kasutamine: alam-/tasemejaotus, 3-faasilise vooluga töötavate seadmete kaitseks.
Technical data

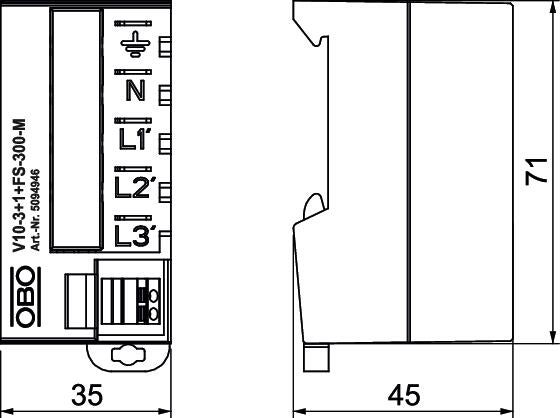

Mõõtmed
| Pikkus | 38 mm |
|---|---|
| Laius | 35 mm |
| Kõrgus | 76 mm |
Tehnilised andmed
| võrguvorm | kõik |
|---|---|
| Seadme signalisatsioon | optiline |
| kaitseklass | IP20 |
| Suurim talitluspinge (L-N) | 300 V |
| Suurim talitluspinge (N_PE) | 255 V |
| Suurim lahendusvool (8/20 μs) [L-N] | 20 kA |
| Suurim lahendusvool (8/20 μs) [N-PE] | 40 kA |
| Signaalkontaktiga | jah |
| Testiklass, tüüp 2 | jah |
| Testiklass, tüüp 3 | jah |
| Tunnusvool AC (50/60 Hz) | 240 V |
| Integreeritud eelkaitse | ei |
| Impulssvoolu nimiväärtus (8/20 µs) | 10 kA |
| Pooluste teostus | 3+N/PE |
| Paigaldusviis | 35 mm DIN-latt |
| Sobib kasutamiseks välistingimustes | ei |
| Võrgu max liigvoolu kaitse | 63 A gG |
| Lülitusvõimsus AC | 250V / 1A ; 125V / 1A |
| Lülitusvõimsus DC | 48V / 0,5A; 24V / 0,5A; 12V / 0,5A |
| TOV-pinge [L-N] – withstand mode – 5 s | 337 V |
| TOV-pinge [L-N] – fail safe mode – 120 min | 442 V |
| TOV-pinge [N-PE] – withstand mode – 200 ms | 1200 V |
| Minimaalne kaugus | 0 mm |
| Mudel | 3+NPE |
| Võrgu tüüp, DC | ei |
| Võrgu tüüp, IT | ei |
| Võrgu tüüp, TN | jah |
| Võrgu tüüp, TN-C | ei |
| Võrgu tüüp, TN-C-S | jah |
| Võrgu tüüp, TN-S | jah |
| Võrgu tüüp, TT | jah |
| Võrgu tüüp, muu | ei |
| ROHS vastavus | jah |
| OBO nimikoormusvool (sisestus-/väljastusklemm) | 32 A |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass II+III |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 2+3 |
| LPZ | 1→3 |
| Järgvoolu kustutusvõime (eff) [N-PE] | 0,1 kA |
| Maksimaalne eelkaitse | 63 A |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 85 °C |
| Mõõde | 300V |
| Max õhuniiskus | 95 % |
| Min õhuniiskus | 5 % |
Ühendusvõimalused
| FM-kontaktid | Avaja |
|---|---|
| FM-klemmide min läbilõige | 1,5 mm² |
| FM-klemmide min läbilõige | 16 AWG |
| Lahendusvool (8/20 µs) [kokku] | 60 kA |
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 2,5 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 10 mm² |
