Sangaga põrandakarp GES9-3B
Type GES9-3B U 7011
|Item no. 7405077
|EAN 4012196460496
Item no. / Type
Põrandakatte paksus
Värv
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Sangaga põrandakarp kuni 12 Modul 45-üksikseadme jaoks kolmes seadmekarbis UT4, kasutamiseks sisetingimustes kanali- ja põrandasüsteemides.
Põrandakatte väljalõige klappkaanes eelreguleeritud 5 mm peale, vajaduse korral reguleeritav ka 10 mm peale.
Sangaga põrandakarp, 3-le seadmekarbile, seadmekarpide UT4 paigaldamiseks. Paigaldada saab kolm katteplaati tüüp APMT5. Põrandakatte väljalõige klappkaanes eelreguleeritud 5 mm peale, vajaduse korral reguleeritav ka 10 mm peale.
Põrandakatte väljalõige klappkaanes eelreguleeritud 5 mm peale, vajaduse korral reguleeritav ka 10 mm peale.
Sangaga põrandakarp, 3-le seadmekarbile, seadmekarpide UT4 paigaldamiseks. Paigaldada saab kolm katteplaati tüüp APMT5. Põrandakatte väljalõige klappkaanes eelreguleeritud 5 mm peale, vajaduse korral reguleeritav ka 10 mm peale.
Kasutatav kuni üheksa 50 keskplaadiga paigaldusseadmega.
Technical data

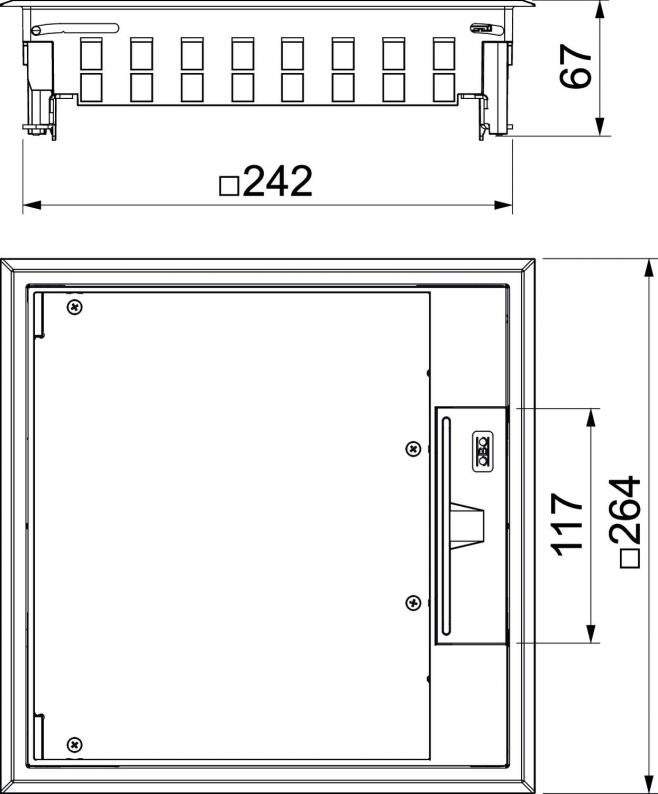

Mõõtmed
| Pikkus | 264 mm |
|---|---|
| Laius | 264 mm |
| Kõrgus | 67 mm |
| Mõõt h | 73 mm |
Tehnilised andmed
| Min põrandakõrgus | 73 mm |
|---|---|
| Põrandakatte paksus | 5 mm |
| Sobib pealt kaetavale põrandaspaigalduskanalile | jah |
| Sobib põranda tasapinnas suletud põrandaspaigalduskanalile | ei |
| Paigaldatavate seadmete arv | 12 |
| Tihendi paigaldusvõimalus | ei |
| Pikkus paigaldusmõõt | 244 mm |
| Laius paigaldusmõõt | 244 mm |
| Välismõõtete pikkus | 264 mm |
| Laius välismõõt | 264 mm |
| Sobib põrandasisesele paigalduskanalile | jah |
| Sobib õõnespõrandasse paigaldamiseks | jah |
| Sobib topeltpõrandasse paigaldamiseks | jah |
| Põhjahooldus | kuiv |
| Raami teostus | Vaibakaitseraamid |
| Seadmekarpide arv | 3 |
| Sobib märghoolduseks | ei |
| Paigaldamissügavus | 73 mm |
| Põrandakattesüvendiga | jah |
| Põrandakatte kaitseraam | jah |
| Juhtmeväljaviigu teostus | Pööratav kaabli väljaviik |
| Võimalik kinnitada seadmekarpe | jah |
| Kaitsemäär IK-kood | IK08. |
| Paigaldussüsteemi tüüp | UT4 |
| Tugev teostus | ei |
| Nimisuurus põrandakarpidele | 9 |
| Heakskiidud | VDE |
| Kaitseaste (IP) kasutuses olekus | IP20 |
| Kaitseaste (IP) kasutamata olekus | IP40 |
| Vertikaalne koormus, väike pind | kuni 3 000 N |
| Vertikaalne koormus, suur pind | kuni 5 000 N |
| Mudel | ruudukujuline |
| Avamismehhanism | Käepide |
| Koormusvahemiku D min | 8 mm |
| Koormusvahemiku D max | 76 mm |
| Mõõde | 264x264x67 |
| Materjal | Polüamiid |
| Värv | terashall; RAL 7011 |
| Floor covering thickness max. | 10 mm |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 6,2179 kg CO2e / 1 Tükk |
|---|
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
UT4 45 4
7408727
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Item no. 7408727
Seadmekarp UT4, Modul 45®, süsteemi pikkus 208 mmType
UT4 45 4
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (1)
Deklaratsioonid (4)
Sertifikaadid (1)
Juhised ja spikrid (2)
Toote pildid (3)
3D-andmete allalaadimised (2)
Variants
Type
Põrandakatte paksus
Nimisuurus põrandakarpidele
Avamismehhanism
Värv
Item no.
GES9-3B U 7011
5
9
Käepide
terashall; RAL 7011
7405077
GES9-3B U 9011
5
9
Käepide
grafiitmust; RAL 9011
7405079
Värv
GES9-3B U 7011
Item no.
7405077
Põrandakatte paksus
5
Nimisuurus põrandakarpidele
9
Avamismehhanism
Käepide
Värv
terashall; RAL 7011
GES9-3B U 9011
Item no.
7405079
Põrandakatte paksus
5
Nimisuurus põrandakarpidele
9
Avamismehhanism
Käepide
Värv
grafiitmust; RAL 9011
