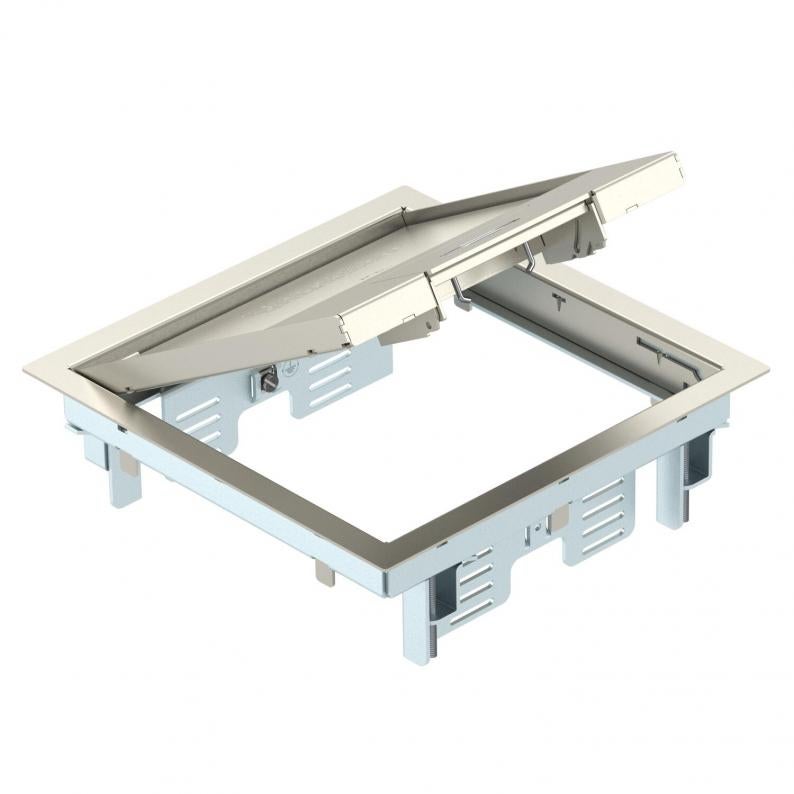

Sangaga pōrandakarp GES4M-2
Type GES4M-2 10U
|Item no. 7405191
|EAN 4012196028726
Item no. / Type
7405191 / GES4M-2 10U
Põrandakatte paksus
5 mm
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Sangaga põrandakarp kuni 6 Modul 45-üksikseadme jaoks kahes seadmekarbis UT3, kasutamine kanali- ja põrandasüsteemides siseruumides.
Tsingitud terasplekist kinnitusredel. Põrandakatte paksuseks on seatud 5 mm, vajadusel reguleeritav 10 mm peale.
Sangaga põrandakarp, 2-le seadmekarbile, seadmekarpide MT4 paigaldamiseks. Paigaldada saab kaks katteplaati tüüp APMT2.
Tsingitud terasplekist kinnitusredel. Põrandakatte paksuseks on seatud 5 mm, vajadusel reguleeritav 10 mm peale.
Sangaga põrandakarp, 2-le seadmekarbile, seadmekarpide MT4 paigaldamiseks. Paigaldada saab kaks katteplaati tüüp APMT2.
Kasutatav kuni nelja 50 keskplaadiga paigaldusseadmega.
Technical data
Mõõtmed
| Pikkus | 222 mm |
|---|---|
| Laius | 222 mm |
Tehnilised andmed
| Min põrandakõrgus | 78 mm |
|---|---|
| Põrandakatte paksus | 5 mm |
| Sobib pealt kaetavale põrandaspaigalduskanalile | jah |
| Sobib põranda tasapinnas suletud põrandaspaigalduskanalile | ei |
| Paigaldatavate seadmete arv | 6 |
| Tihendi paigaldusvõimalus | ei |
| Pikkus paigaldusmõõt | 201 mm |
| Laius paigaldusmõõt | 201 mm |
| Välismõõtete pikkus | 222 mm |
| Laius välismõõt | 222 mm |
| Sobib põrandasisesele paigalduskanalile | jah |
| Sobib õõnespõrandasse paigaldamiseks | jah |
| Sobib topeltpõrandasse paigaldamiseks | jah |
| Põhjahooldus | kuiv |
| Raami teostus | Vaibakaitseraamid |
| Seadmekarpide arv | 2 |
| Sobib märghoolduseks | ei |
| Paigaldamissügavus | 78 mm |
| Põrandakattesüvendiga | jah |
| Põrandakatte kaitseraam | jah |
| Juhtmeväljaviigu teostus | Pööratav kaabli väljaviik |
| Võimalik kinnitada seadmekarpe | jah |
| Kaitsemäär IK-kood | IK10. |
| Paigaldussüsteemi tüüp | MT3 / GB2 |
| Tugev teostus | ei |
| Nimisuurus põrandakarpidele | 4 |
| Heakskiidud | VDE |
| Kaitseaste (IP) kasutuses olekus | IP20 |
| Kaitseaste (IP) kasutamata olekus | IP40 |
| Vertikaalne koormus, väike pind | kuni 3 000 N |
| Vertikaalne koormus, suur pind | kuni 5 000 N |
| Mudel | ruudukujuline |
| Avamismehhanism | Käepide |
| Koormusvahemiku D min | 3 mm |
| Koormusvahemiku D max | 61 mm |
| Mõõde | 223x223x70 |
| Materjal | Roostevaba teras 1.4301 |
| Floor covering thickness max. | 10 mm |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 15,4339 kg CO2e / 1 Tükk |
|---|
